Walimex Pro MINI LAMPENSTATIV 40CM Bedienungsanleitung

E
MINI LAMPENSTATIV 40 CM
2
Wir freuen uns, dass Sie sich für ein Walimex pro Produkt aus dem Hause WALSER
entschieden haben.
Mit dem Kauf dieses Produktes haben Sie ein hochwertiges, vielseitiges und
praxisgerecht konstruiertes Lampen/Studiostativ mit Langzeitqualität erworben. Es
ist mit 2,5 kg belastbar und ideal geeignet für die Lichtsetzung von unten.
Wir wünschen Ihnen viel Freude mit unserem Produkt.
Ihr Team von WALSER
Aufbau des Statives, öffnen des Mittelsäulensegments und der Stativbeine
Lösen Sie die Feststellschraube der Stativbein Verriegelung der Winkeleinstellung
(5). Ziehen Sie die Stativbeine (8) nach außen und drücken Sie den Stativstern
(6) nach unten. Hierdurch werden die Stativbeine gespreizt. Stellen Sie den ge-
wünschten Winkel der Stativbeine ein. Für eine optimale Standfestigkeit empfeh-
len wir eine breite Spreizung der Stativbeine. Fixieren Sie die Stativbeine durch
das Festziehen der Stativbein Verriegelungsschraube (5). Beachten Sie, dass der
untere Gummipuffer der Teleskopmittelsäule nicht den Boden berühren darf, dies
beeinträchtigt die Stabilität des Statives.
Verfahren Sie beim Zusammenlegen des Statives in umgekehrter Reihenfolge.
ACHTUNG! Klemmgefahr für Finger durch die Streben der Stativbeine (7)
Höhenverstellung
Das Stativ verfügt über eine ausziehbare Teleskopmittelsäule. Mithilfe des flü-
gelförmigen Stativverschlusses (4) wird die Verschlussklemme der Mittelsäule
(3) arretiert. Lösen Sie zur Höheneinstellung des Statives den Stativverschluss
(4) durch ein Drehen gegen den Uhrzeigersinn. Stellen Sie die gewünschte Höhe
ein und ziehen Sie die Schrauben wieder fest an. Kontrollieren Sie abschließend
durch ein Drücken der Mittelsäulenelemente nach unten, ob sämtliche Verschlüs-
se korrekt fixiert sind. Das Stativ ist jetzt einsatzbereit.
Montage von Equipment auf dem Stativ
Am oberen Ende der Mittelsäule befindet sich ein Befestigungsadapter (1). Dieser
verfügt über einen als 16mm Zapfen oder auch 5/8 Zoll Spigot bekannten An-
schluss. Mithilfe dieses Adapters lassen sich Geräte wie Studioblitze, Leuchten,
Softboxen, Polestangen uvm. per genormter Halterung befestigen.
Schrauben Sie zur Befestigung Ihres Equipments die Arretierungsschraube der
Gerätehaltung Ihres zu befestigenden Zubehörs etwas heraus und führen Sie die
Gerätehalterung Ihres Equipments von oben auf den Stativadapter (1).
Ziehen Sie anschließend die Schraube wieder fest an. Achten Sie hierbei auf die
korrekte Positionierung der Halterung. Die Schraube muss am dünneren Teil des
Befestigungsadapters (1) festgeschraubt werden. Hierdurch wird ein Lösen der
Halterung inkl. Ihres Equipments zuverlässig verhindert. Auf dem oberen Ende des
Befestigungsadapters (1) ist zusätzlich ein 1/4 Zoll Anschlußgewinde nutzbar. Auch
hieran können Sie passendes Equipment befestigen.
1
4
3
5

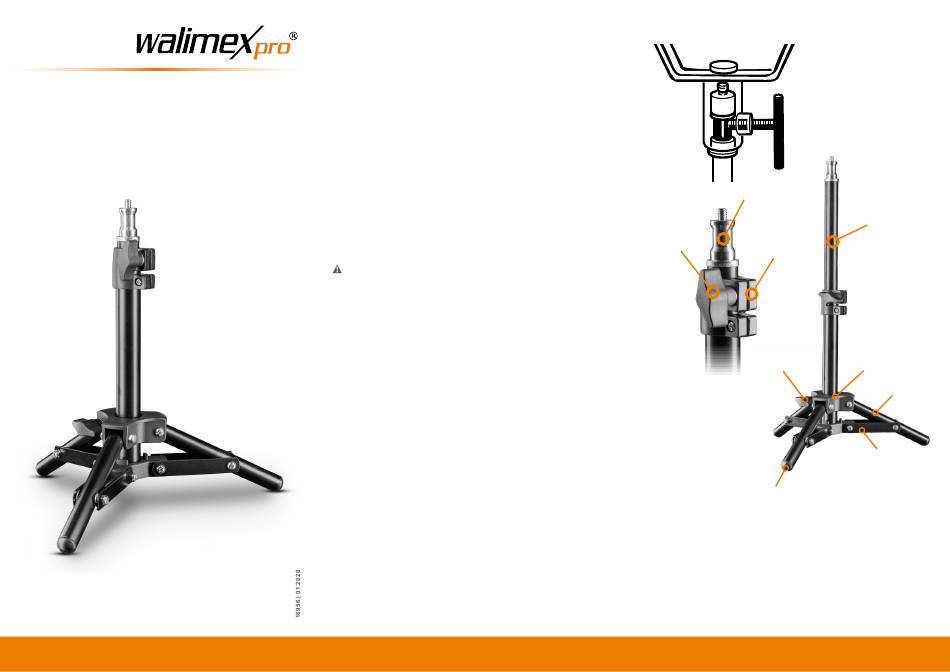

Bauteile Stativ
1 Befestigungsadapter
9
2 Teleskopmittelsäulen
3 Verschlussklemmen
4 Stativverschlüsse
5 Feststellschraube Verriegelung Stativbein Winkeleinstellung
6 Stativstern
7 Streben der Stativbeine
8 Stativbeine
9 Stativbeinfüße mit Gummistopfen
2
6
8
7
