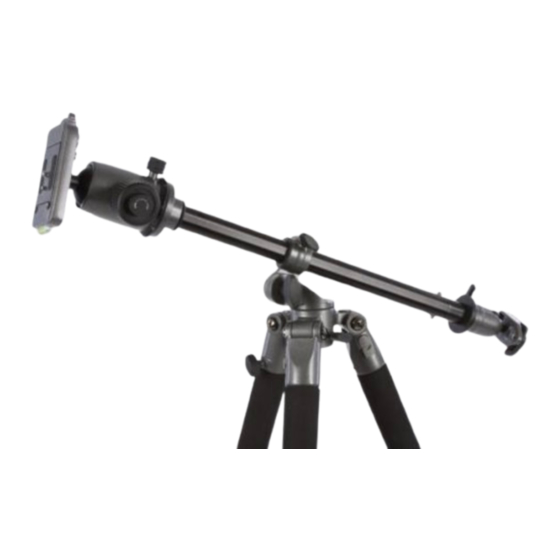

Walimex Pro Multiflex Original-Gebrauchsanleitung

Original Gebrauchsanleitung
Multiflex + 2 Kugelköpfe
1
2
S
i
3
c
4
h
e
r 1 Schnellwechselplatte – Befestigen Sie die Kamera fest und sicher auf der Schnellwechselplatte.
2 Sicherungshebel – Muss beim Einsetzen der Schnellwechselplatte mit der Kamera einrasten.
u
3 Feststellschraube der Kugel.
n
4 Friktionsschraube – Zum Einstellen der Leichtläufigkeit der Kugel.
g
5 Friktionsschraube – Zum Einstellen der Leichtläufigkeit der horizontalen Verstellung.
s
Hinweis
h
Gefahr von Beschädigungen durch Herunterfallen der Kamera bei nicht sachgerechter Befestigung
e
der Schnellwechselplatte und Montage des Kugelkopfes auf dem Stativ.
Achten Sie stets darauf, dass die Feststellschraube festgezogen und der Sicherungshebel der
b
Schnellwechselplatte eingerastet ist.
e
Achten Sie stets darauf, dass Sie den Kugelkopf fest und sicher auf das Stativ geschraubt haben.
l
Überprüfen Sie vor jeder Verwendung das Gewinde.
Lieferumfang: 1x walimex pro Stativ Multiflex mit flexibler Mittelsäule und individuell nutzbarem
Einbeinstativ, 2x Kugelköpfe mit Schnellwechselplatten und 1/4 Zoll Kameranschlüssen, 1x
Inbusschlüssel, 1x praktische Transporttasche
Gewerbering 26
86666 Burgheim
Tel. +49/84 32 / 9489-0
Fax: +49/84 32 / 9489 - 8333
eMail: info@foto-walser.de
www.foto-walser.de
1
2
S
i
3
c
5
h
e
r
u
n
g
s
h
e
b
e
l
Nutzung als Einbeinstativ:
Schrauben Sie die Flügelschraube (A) am Fuß des
Dreibeinstatives auf und entnehmen Sie das
Einbeinstativ. Anschließend können Sie Ihren
benötigten Kopf auf das Einbeinstativ schrauben.
A
Nutzung mit 2 Kugelköpfen:
Entnehmen sie die Mittelstange indem Sie die 2
Nasen (C) zusammendrücken und die Mittelstange
auseinanderziehen. Am Stativ können Sie das Gelenk
mit der Flügelschraube (D) öffnen und den
entsprechenden Winkel einstellen. Anschließend
können Sie die Mittelstange durchziehen und
zusammensetzen. Sie können die Kugelköpfe je links
und rechts auf die befestigte Mittelsäule
aufschrauben.
Technische Daten:
Stativ
Max. Höhe ca. 191cm
Min. Höhe ca. 25cm
Transportlänge ca. 75cm
Länge der Mittelsäule ca. 36cm
Winkelung der Mittelsäule ca. 120°
Max. Belastbarkeit ca. 8kg
Gewicht ca. 2230g
Einbeinstativ
Max. Höhe ca. 154cm
Min. Höhe ca. 52cm
Max. Belastbarkeit ca. 8kg
Gewicht ca. 515g
Nutzung mit einem Kugelkopf:
Sie können die Höhe der Mittelsäule mit der
Flügelschraube (B) entsprechend einstellen.
B
C
Kugelkopf groß
Maße (LxBxH) ca. 15x9,5x10cm
Anschluss 1/4 Zoll
Max. Belastbarkeit ca. 6kg
Gewicht ca. 600g
Kugelkopf klein
Maße (LxBxH) ca. 13x6,5x6cm
Anschluss 1/4 Zoll
Max. Belastbarkeit ca. 1,5kg
Gewicht ca. 190g
Set
Gesamtgewicht ca. 3020g
Material kratzresistente
Magnesium- und
Aluminiumlegierung
D
