WaterRower Performance Ergometer Bedienungsanleitung Seite 13

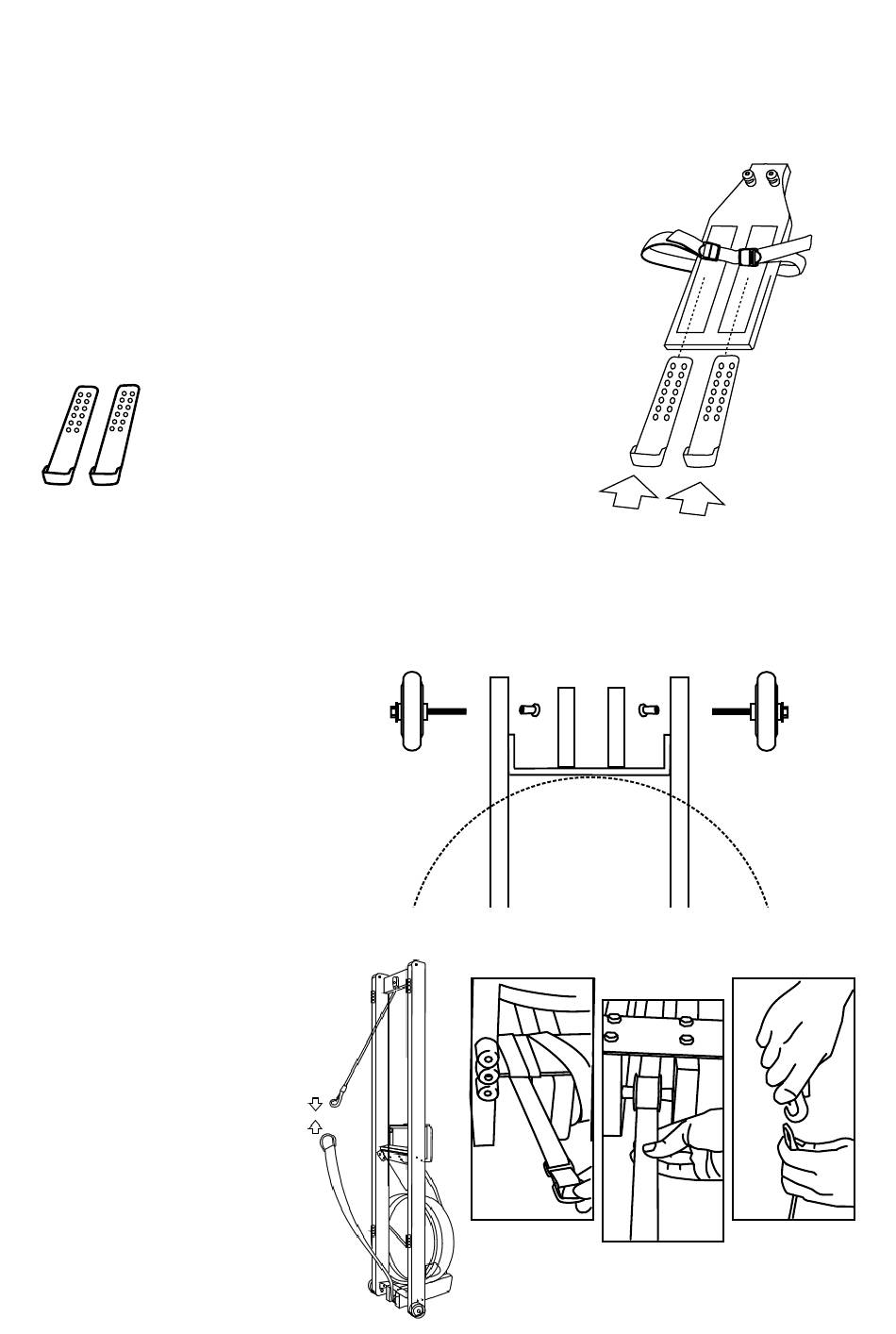

SCHRITT 6
Führen Sie die Fußstützen (B / 2x) unter die Abdeckung auf
der Fußplatte. Nutzen Sie einen Flachschraubenzieher,
um die Fußstützen hoch und über den Abdeckungsrand
durchzuführen. Um die Fußstützen nach Belieben zu
verstellen, heben Sie diese jeweils an der oberen Kante
an, damit die Stütze sich von den beiden Knöpfen löst. Die
Fußstützen können nun durch hoch- / runterschieben in die
gewählte Höhe eingerastet werden.
Fußstützen (x2)
B
B
SCHRITT 7
Lösen Sie als Nächstes bitte die Rollenmontage und schrauben Sie diese an die Schienen, wie
auf der Abbildung gezeigt. Verwenden Sie zur Fixierung der Muffen (diese befinden sich bereits
an den Rollen) den mitgelieferten Inbus-Sechskantschlüssel.
Achten Sie darauf, dass Sie die
Rollen außen an den Schienen
montieren. Montage-Tipp: Zur Hilfe
eignet sich ein Maul- oder
Ringschlüssel (Größe 13, nicht im
Lieferumfang enthalten), den Sie
an den vormontierten Rollen
anbringen, um diese fest anzuziehen.
SCHRITT 8
Um das Rückzuggummi mit dem
Rückzugband zu verbinden, muss
das Rudergerät aufgestellt
werden. Lösen Sie als Nächstes
das Rückzugband (um das
Verbindungsbrett unten am
Gerät gewickelt), und stellen
Sie dabei sicher, dass das
Rückzugband durch die
vorgesehenen Führungsrollen
geht (s. Schritt 9). Nun kann
das Rückzuggummi in das
Rückzugband eingehakt werden.
13
