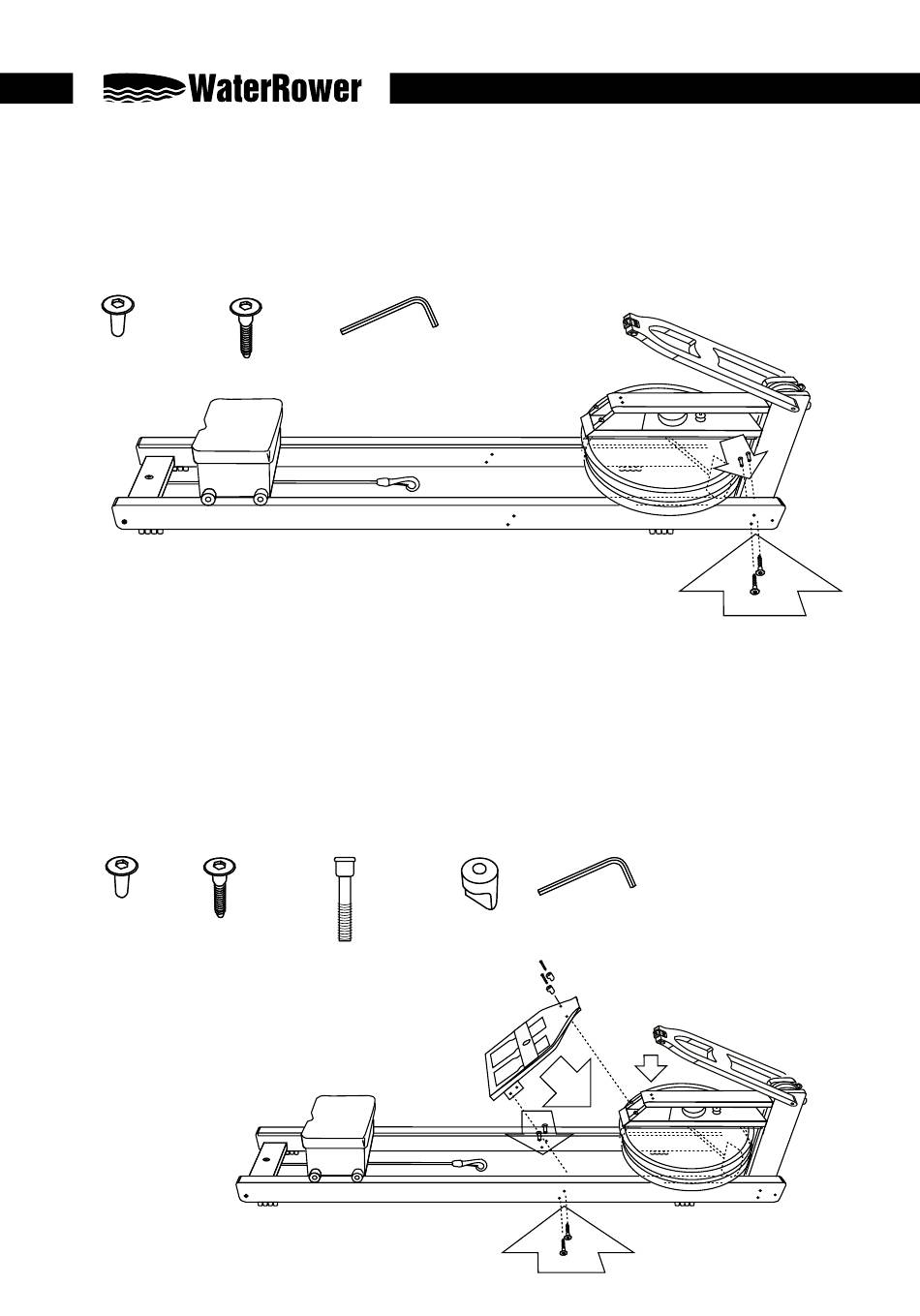

SCHRITT 4
Befestigen Sie nun die Tankeinheit an den Schienen (Positionen A & B) mit den vorgesehenen
Muffen (4x) und kurzen Schrauben (4x). Die Muffen sind an der Innenseite, die Schrauben an
der Außenseite der Schienen anzubringen.
Muffen (4x)
Kurze Schrauben (4x)
SCHRITT 5
Platzieren Sie die Fußplatte zwischen die Schienen, auf die dafür vorgesehene Stützfläche
auf der Tankeinheit. Die zwei oberen Löcher der Fußplatte müssen über die zwei
Gewindebohrungen auf der Tankeinheit positioniert werden. Falls nötig, lösen Sie die zwei
Schrauben auf der Oberplatte der Tankeinheit (B). Führen Sie die Muffen (4x) und kurze
Schrauben (4x) ein, um die Fußplatte an den Schienen zu verschrauben (Position A).
Die Griffhalter und Griffhalterbolzen sind an Position C zu verschrauben.
Sollten Sie Schwierigkeiten haben, die Komponenten korrekt übereinander zu positionieren,
hilft es, die Befestigungselemente leicht zu lockern.
Muffen (4x)
Kurze Schrauben (4x)
12
5mm Innen-Sechskantschlüssel
Griffhalterbolzen (2x)
Griffhalter (2x)
MONTAGE ANLEITUNG
5mm Innen-Sechskantschlüssel
C
B
Top Deck Schrauben
A
A
B
