3. Beschreibung ComLynx Weblogger

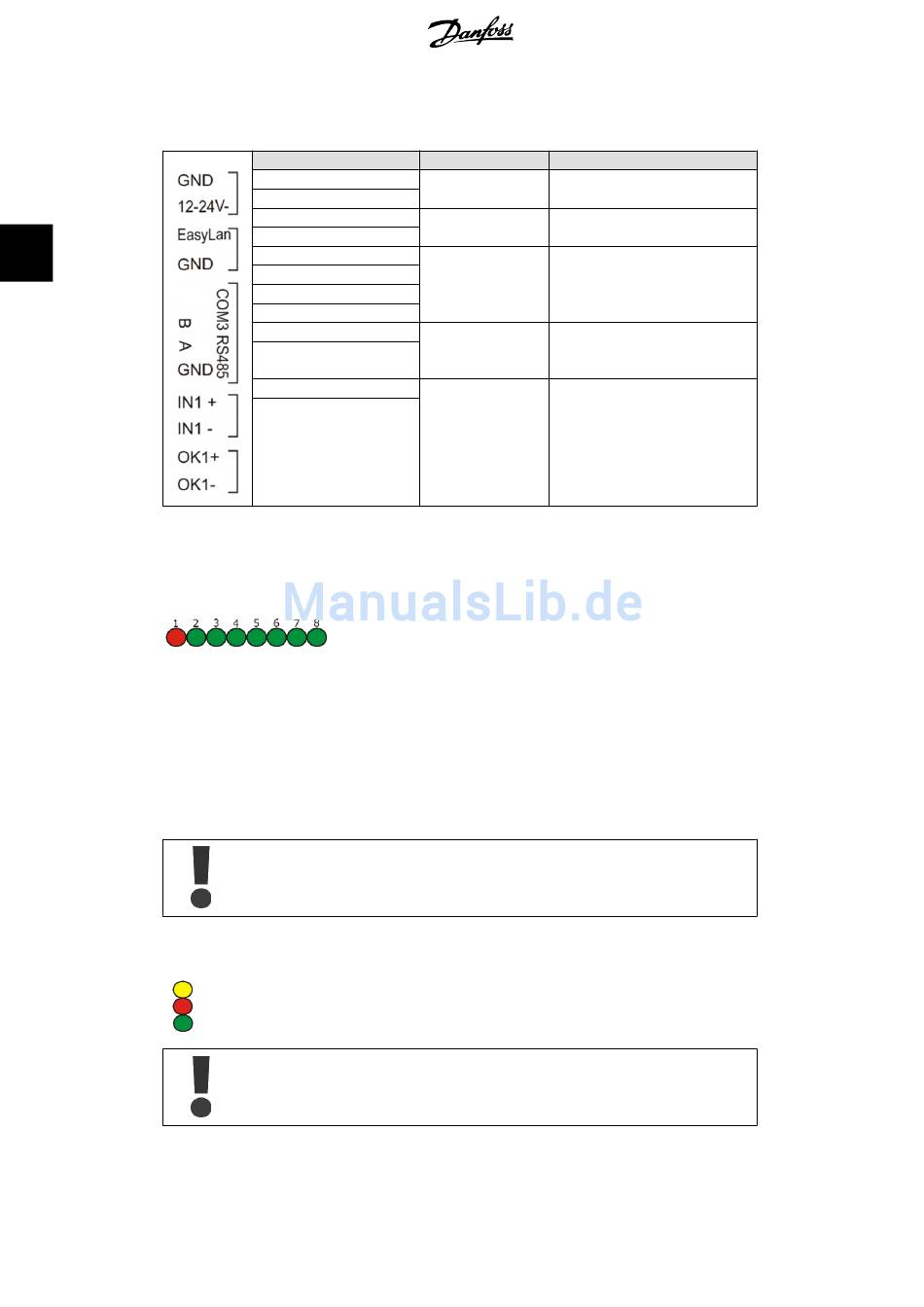

3.4.2. Beschaltung Klemmleiste (8-polig)

3
3.5. Signale und Betriebsanzeigen am Gerät
3.5.1. LED Anzeige an der Geräteoberseite
Die Leistungssumme für die LED Anzeige wird anhand des max. Einspeisewert der Wechselrichter
(=100% durch die Anzahl LED) errechnet.
Da die bisher ermittelte Leistung bei der Inbetriebnahme des Gerätes noch sehr niedrig ist, kann
es in der Anfangszeit zu erhöhten Anzeigewerten kommen. Um dies zu verhindern kann manuell
eine max. Einspeiseleistung für jeden einzelnen Wechselrichter eingegeben werden (siehe Kap.
8.4.9).

3.5.2. LED an der Steckerleiste

8
PIN
GND
12-24 V
EasyLan
GND
-
B
A
GND
IN1+
IN1-
OK1+
OK1-
1
2
3
4 to 8
Zur Funktionskontrolle der LED Anzeige werden alle LEDs bei der Inbetriebnahme
vom Gerät kurz eingeschaltet.
Gelb an: Modem Kommunikation aktiv
Rot an: Modem kann selbständig Verbindungen herstellen (Dial-Out)
Grün an: Poweranzeige, Stromzufuhr ok
Der Schalter "Dial Out" verhindert/erlaubt, dass der ComLynx Weblogger selbsttätig
Verbindungen nach "Draußen" per Modem herstellen kann → Dial Out LED leuchtet.
Hierbei entstehen dem Betreiber Kommunikationskosten.
Funktion Beschreibung
Spannungsversor-
gung
Feldbus, zum Anschluss eines
EasyLan-Bus
Sensormoduls.
(COM3) RS485 Optionale Schnittstelle zum An-
Schnittstelle schluss bspw. einer Großanzeige.
Zur Erfassung eines Störmelde-
Potentialfreier Ein-
gerätes (Schaltspannung 12 –
gang
24VDC).
Zur Ausgabe einer Störmeldung
Relaisausgang
(Schaltspannung max. 48VDC)
= Wechselrichterereignis
= Bereitschaftsanzeige, System arbeitet
= Wechselrichterkommunikation
= Aktuelle Leistungssumme
