Wechselrichterereignisse
Enthält vom Wechselrichter gemeldete Ereignisse, wie Überspannung, Übertemperatur und Netz-
ausfall.
Beispiel: Wechselrichter1111111, DC-Modul 1 meldet Störung F-GRID
Kein Tagesertrag
Eine Prüfung eines fehlenden Tagesertrages findet täglich um 18 Uhr statt.
Einstellungen und Erklärungen siehe in 8.4.8 PV Anlage.
Beispiel: Wechselrichter1111111 ohne Tagesertrag
Geringer Tagesertrag
Eine Prüfung eines geringen Tagesertrages findet täglich um 18 Uhr statt.
Einstellungen und Erklärungen siehe in 8.4.8 PV Anlage.
Beispiel: Wechselrichter1111111 Ertragsabweichung: -100 %
Wechselrichterausfall
Eine Prüfung eines Wechselrichterausfalles findet täglich um 18 Uhr statt.
Einstellungen und Erklärungen siehe in 8.4.8 PV Anlage.
Beispiel: Ausfall des Wechselrichter1111111 über den Tag
Zum Öffnen der Ereignisgruppe reicht ein Klick auf die Kopfzeile der Gruppe und alle bis dahin
protokollierten Ereignisse werden automatisch vom System aufgelistet.
Alle aufgetretenen Ereignisse werden in chronologischer Reihenfolge angezeigt. Die jüngsten
(=zuletzt eingetretenen) Ereignisse werden zuerst angezeigt.
Im Protokoll sind die Ereignisse wie folgt aufgezeichnet:
• Zeit: Datum und Uhrzeit des aufgetretenen Ereignis
• Ereignis: Ereignismeldung

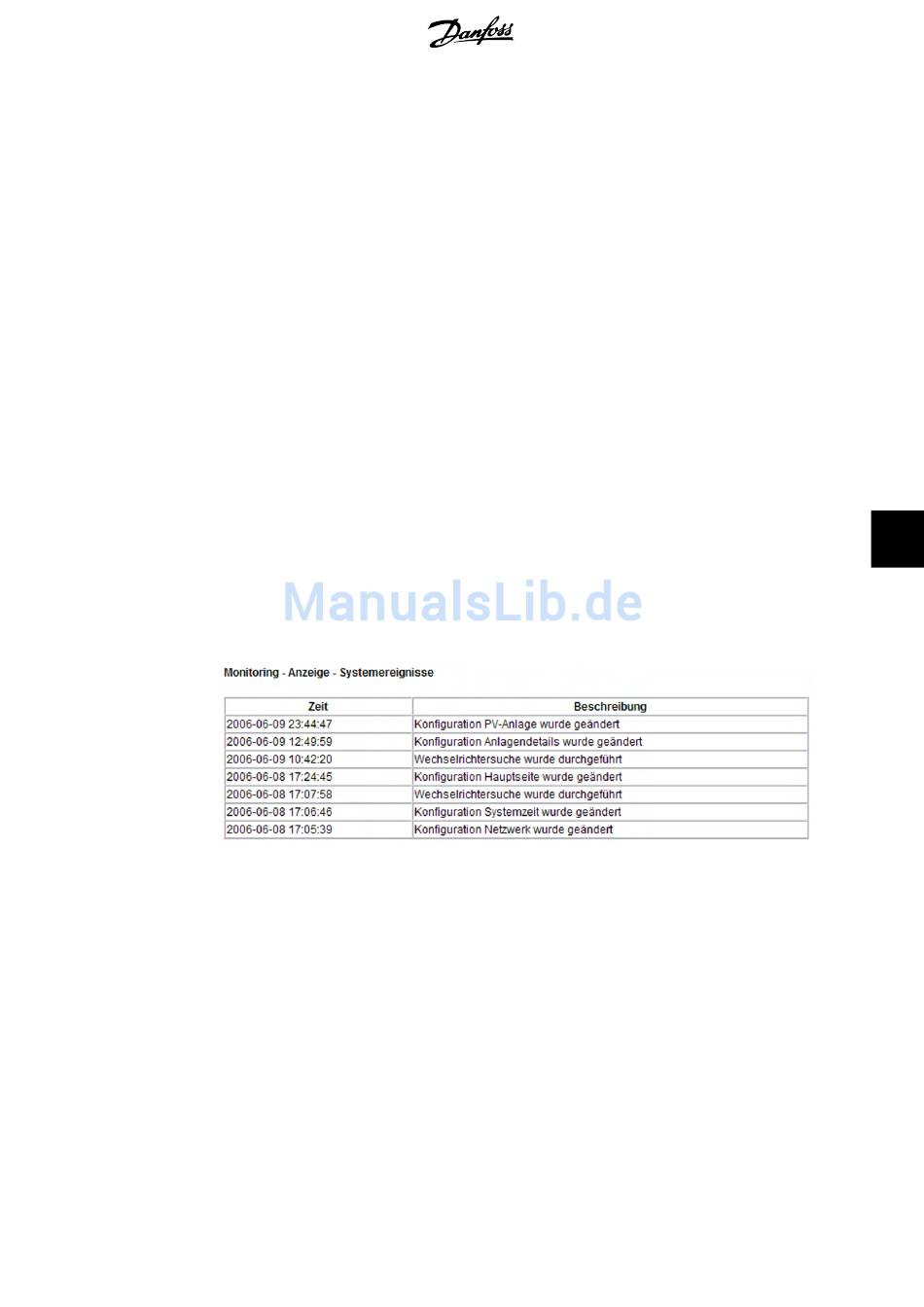

Abbildung 8.35: Übersicht Monitoring Protokoll
Mit "Zurück" wird die Monitoring Übersicht wieder aufgerufen.
8.7.1. Funktionen zur Bearbeitung vom Ereignisgruppen (Monito-
ring)
Für die Bearbeitung der einzelnen Ereignisgruppen stehen verschiedene Symbole zur Verfügung.
Alarme und Benachrichtigungen können entweder direkt in der Übersicht mittels der Symbole oder
über die Einstellungen aktiviert/ deaktiviert werden.
Durch Bewegen der Maus auf die einzelnen Symbole können die Beschreibungen der einzelnen
Symbole über so genannte "Tooltips" angezeigt werden:
