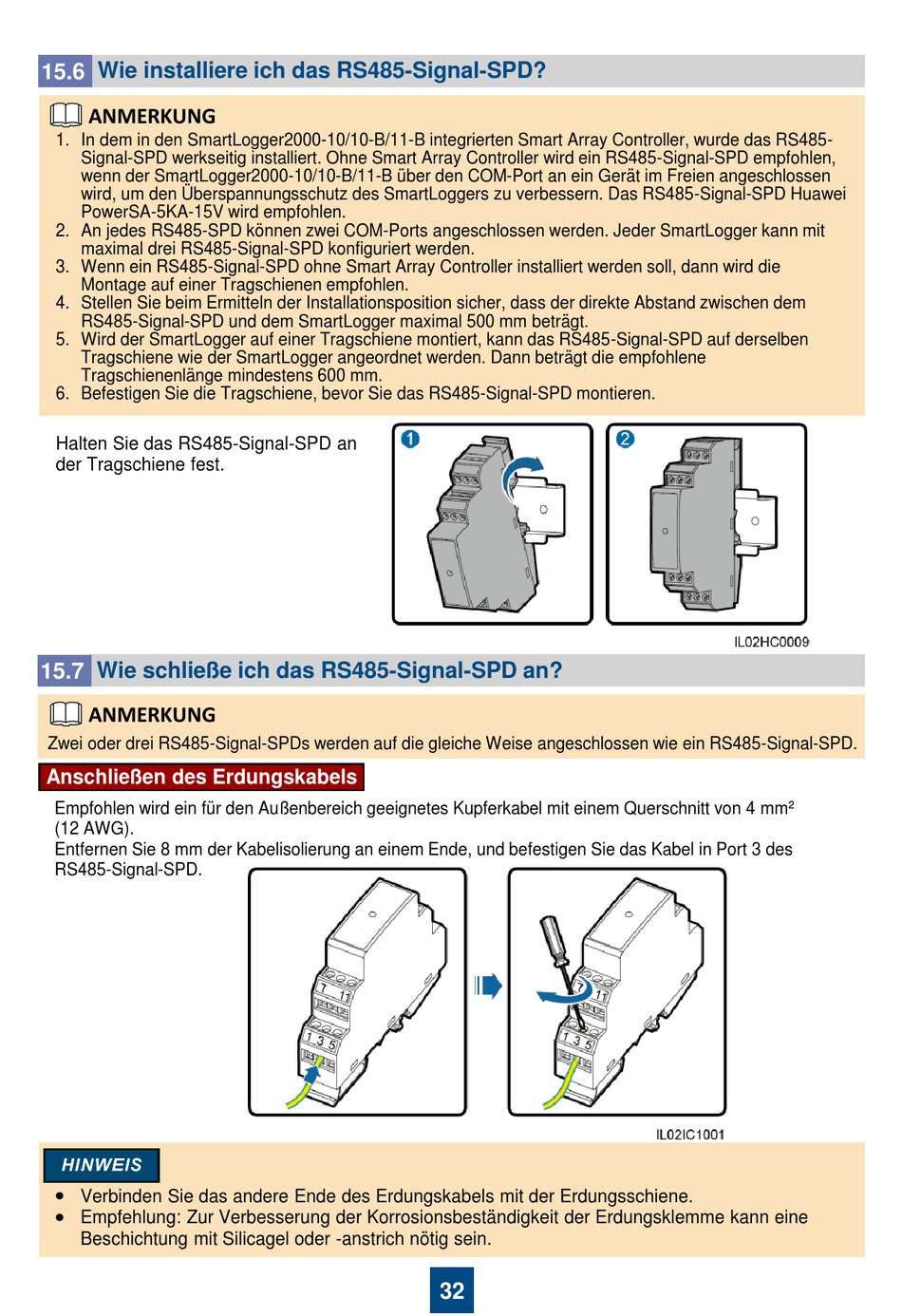

Wie installiere ich das RS485-Signal-SPD?
15.6
ANMERKUNG
1. In dem in den SmartLogger2000-10/10-B/11-B integrierten Smart Array Controller, wurde das RS485-
Signal-SPD werkseitig installiert. Ohne Smart Array Controller wird ein RS485-Signal-SPD empfohlen,
wenn der SmartLogger2000-10/10-B/11-B über den COM-Port an ein Gerät im Freien angeschlossen
wird, um den Überspannungsschutz des SmartLoggers zu verbessern. Das RS485-Signal-SPD Huawei
PowerSA-5KA-15V wird empfohlen.
2. An jedes RS485-SPD können zwei COM-Ports angeschlossen werden. Jeder SmartLogger kann mit
maximal drei RS485-Signal-SPD konfiguriert werden.
3. Wenn ein RS485-Signal-SPD ohne Smart Array Controller installiert werden soll, dann wird die
Montage auf einer Tragschienen empfohlen.
4. Stellen Sie beim Ermitteln der Installationsposition sicher, dass der direkte Abstand zwischen dem
RS485-Signal-SPD und dem SmartLogger maximal 500 mm beträgt.
5. Wird der SmartLogger auf einer Tragschiene montiert, kann das RS485-Signal-SPD auf derselben
Tragschiene wie der SmartLogger angeordnet werden. Dann beträgt die empfohlene
Tragschienenlänge mindestens 600 mm.
6. Befestigen Sie die Tragschiene, bevor Sie das RS485-Signal-SPD montieren.
Halten Sie das RS485-Signal-SPD an
der Tragschiene fest.
Wie schließe ich das RS485-Signal-SPD an?
15.7
ANMERKUNG
Zwei oder drei RS485-Signal-SPDs werden auf die gleiche Weise angeschlossen wie ein RS485-Signal-SPD.
Anschließen des Erdungskabels
Empfohlen wird ein für den Außenbereich geeignetes Kupferkabel mit einem Querschnitt von 4 mm²
(12 AWG).
Entfernen Sie 8 mm der Kabelisolierung an einem Ende, und befestigen Sie das Kabel in Port 3 des
RS485-Signal-SPD.
 Verbinden Sie das andere Ende des Erdungskabels mit der Erdungsschiene.
 Empfehlung: Zur Verbesserung der Korrosionsbeständigkeit der Erdungsklemme kann eine
Beschichtung mit Silicagel oder -anstrich nötig sein.
