Szenario Ohne Smart Array Controller - Huawei Smartlogger2000 Kurzanleitung

2.2

Szenario ohne Smart Array Controller

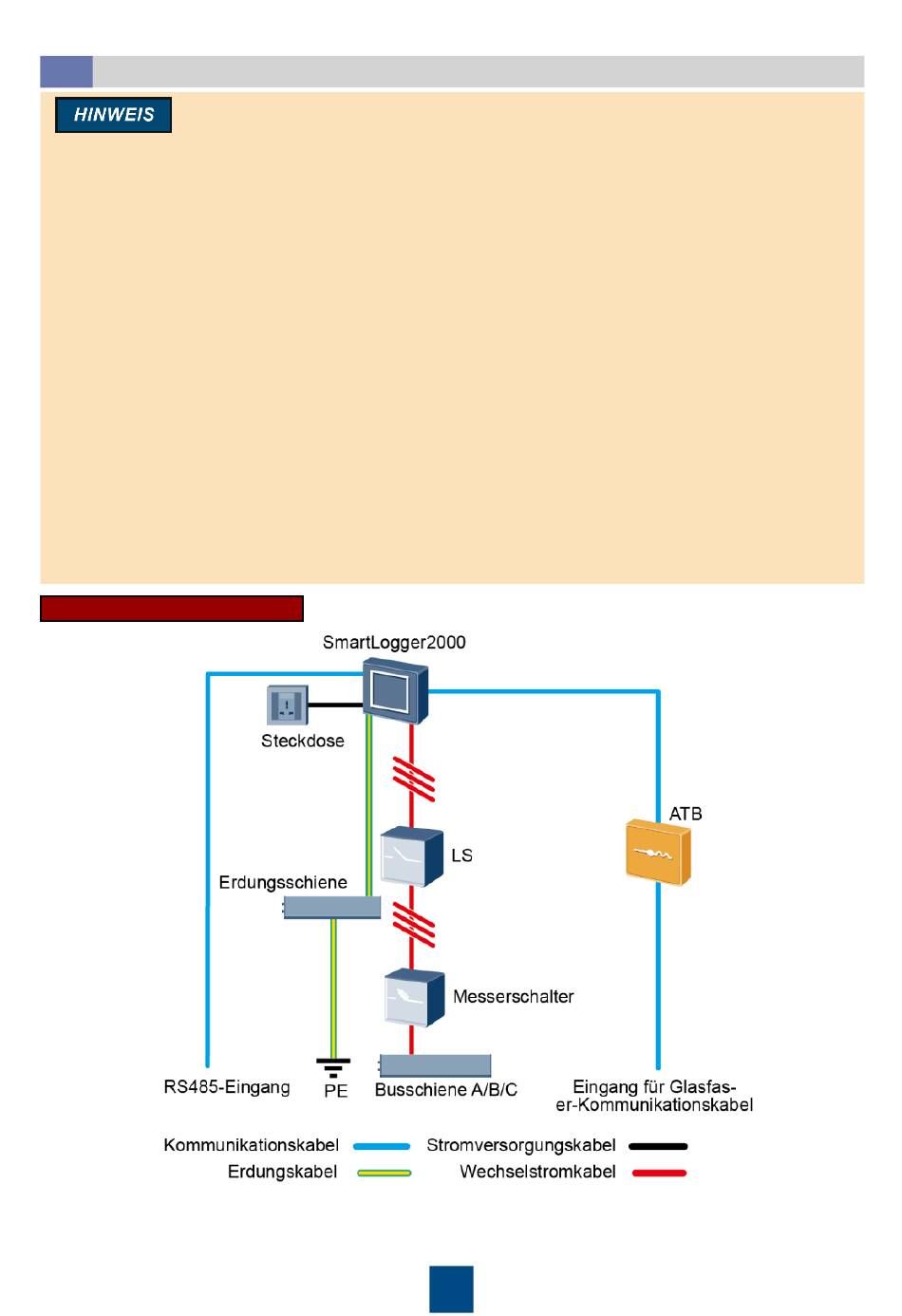

1. Wenn der SmartLogger mit einem SUN2000 über ein Wechselstromkabel kommuniziert, dann
müssen ein LS und ein Messerschalter installiert werden, um im Kurzschlussfall einen
Geräteschaden zu vermeiden.
2. Wenn der SmartLogger über ein Wechselstromkabel mit dem SUN2000 kommuniziert, sind
sowohl das Kabel vom Messersicherungsschalter zum LS als auch das Kabel von der
Busschiene zum Messersicherungsschalter von Ihnen selbst bereitzustellen. Empfohlen wird
ein dreiadriges gepanzertes Kabel für den Außenbereich mit einem Querschnitt von 10 mm² pro
Ader. Wenn die Nennwechselspannung auf der Niederspannungsseite des
Transformatorkastens niedriger oder gleich 500 V ist, sollte die Betriebsspannung des
Wechselstromkabels zur Erde mindestens 600 V betragen. Wenn die Nennwechselspannung
auf der Niederspannungsseite des Transformatorkastens mehr als 500 V und weniger als oder
gleich 800 V beträgt, sollte die Betriebsspannung des Wechselstromkabels zur Erde
mindestens 1000 V betragen.
3. Der SmartLogger kann über ein RS485-Kommunikationskabel oder AC-Netzkabel mit dem
SUN2000 verbunden werden. Wenn RS485 verwendet wird, muss bei dem Szenario ohne
Smart Array Controller kein Wechselstromkabel zwischen dem SmartLogger und dem LS
angeschlossen werden.
4. Das mit dem SmartLogger gelieferte Stromkabel ist 1 m lang, das Netzadapterkabel ist 1,5 m
lang, das Netzwerkkabel ist 2,2 m lang und das Wechselstromkabel ist 1,5 m lang. Reservieren
Sie die Montagepositionen für die Komponenten unter Berücksichtigung der Kabellängen.
Glasfaserkabel
9
