Anschließen Des Rs485-Kommunikationskabels - Huawei Smartlogger2000 Kurzanleitung

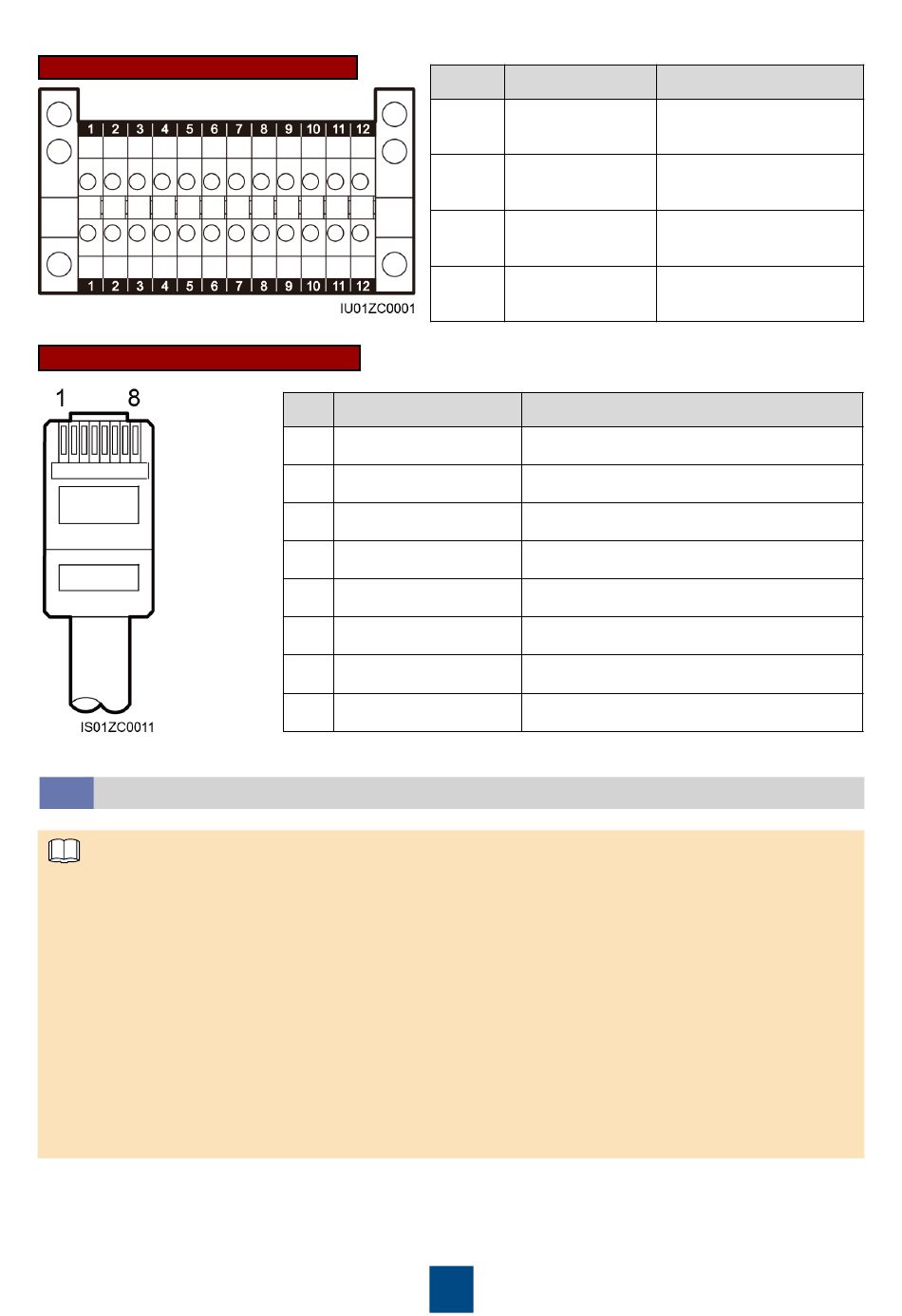

Klemmleiste Typ 2 (SUN2000)
RJ45-Netzwerkport (SUN2000)
5.2 Anschließen des RS485-Kommunikationskabels
ANMERKUNG
1. Stellen Sie sicher, dass die RS485-Kommunikationsreichweite von 1000 m nicht überschritten
wird.
2. Der SmartLogger-Kabelklemmenblock eignet sich für Kabel bis zu einem Querschnitt von
2
2,5 mm .
3. Zum Anschluss der Kabel an den SUN2000 wird ein Klemmenblock empfohlen. Das folgende
Beispiel zeigt, wie die Kabel an einen SUN2000-50KTL/50KTL-C1-Klemmenblock
angeschlossen werden.
4. Wenn Sie einen Klemmenblock an den SUN2000 anschließen, wird die Verwendung eines
Computerkabels (DJYP2VP2-22 2x2x1) oder eines Kommunikationskabels mit einem
Leiterquerschnitt von 1 mm
empfohlen.
5. Wenn Sie den RJ45-Netzwerkport am SUN2000 anschließen, wird ein abgeschirmtes, für die
Verlegung im Freien geeignetes CAT-5E-Netzwerkkabel empfohlen.
Nr.
5
6
7
8
Nr. Farbe
1 Weiß-orange
2 orange
3 Weiß-grün
4 blau
5 Weiß-blau
6 Grün
7 Weiß-Braun
8 Braun
2
und einem Außendurchmesser des Kabels vom 14 mm bis 18 mm
18
Portdefinition
RS485A-, RS485-
RS485A IN
Differenzialsignal+
RS485A-, RS485-
RS485A OUT
Differenzialsignal+
RS485B-, RS485-
RS485B IN
Differenzialsignal–
RS485B-, RS485-
RS485B OUT
Differenzialsignal–
Funktion
RS485A-, RS485-Differenzialsignal+
RS485B-, RS485-Differenzialsignal–
Nicht zutreffend
RS485A-, RS485-Differenzialsignal+
RS485B-, RS485-Differenzialsignal–
Nicht zutreffend
Nicht zutreffend
Nicht zutreffend
Funktion
