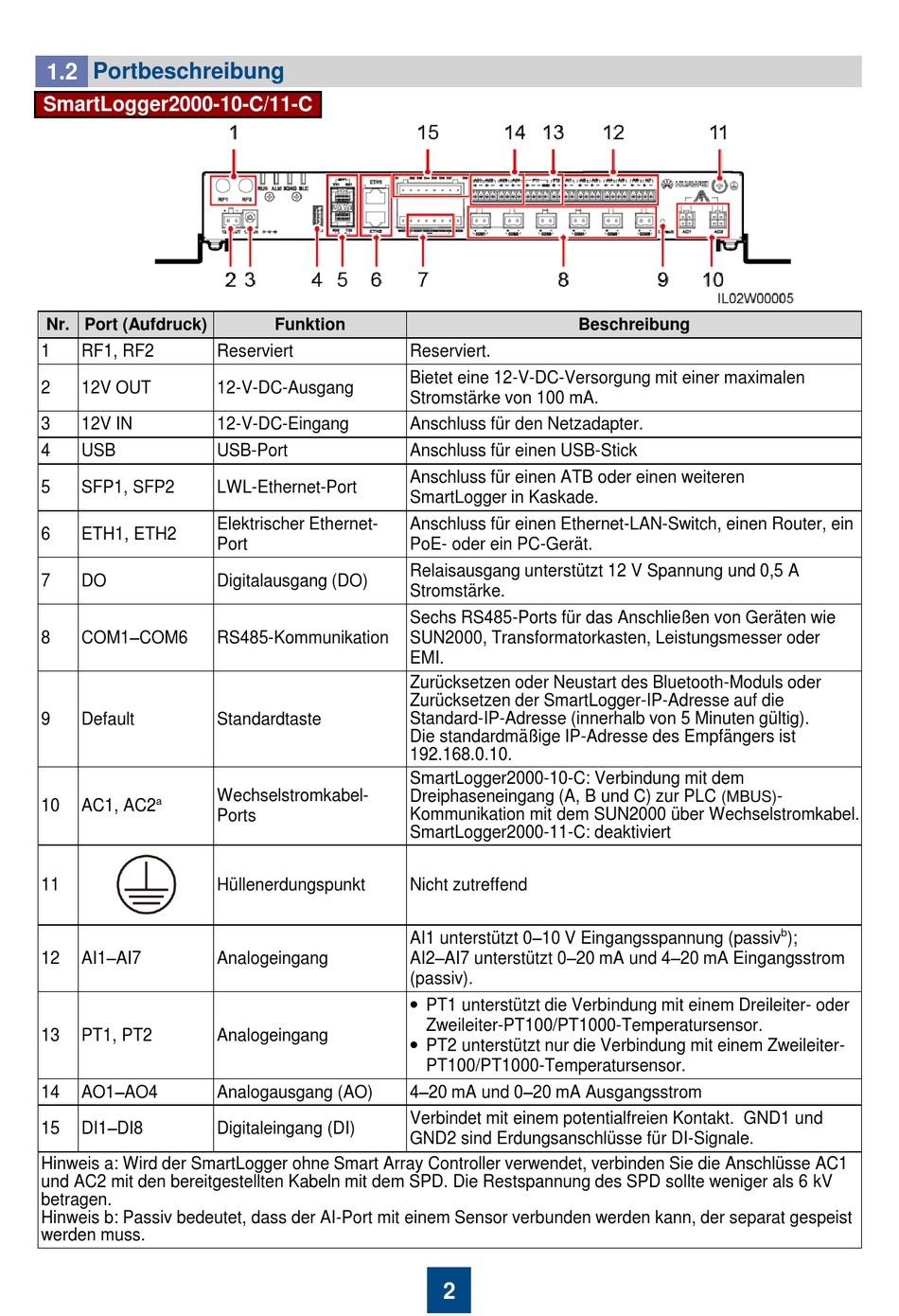

1.2 Portbeschreibung
SmartLogger2000-10-C/11-C
Nr. Port (Aufdruck)
1 RF1, RF2
2 12V OUT
3 12V IN
4 USB
5 SFP1, SFP2
6 ETH1, ETH2
7 DO
8 COM1–COM6
9 Default
a
10 AC1, AC2
11
12 AI1–AI7
13 PT1, PT2
14 AO1–AO4
15 DI1–DI8
Hinweis a: Wird der SmartLogger ohne Smart Array Controller verwendet, verbinden Sie die Anschlü sse AC1
und AC2 mit den bereitgestellten Kabeln mit dem SPD. Die Restspannung des SPD sollte weniger als 6 kV
betragen.
Hinweis b: Passiv bedeutet, dass der AI-Port mit einem Sensor verbunden werden kann, der separat gespeist
werden muss.
Funktion
Reserviert
12-V-DC-Ausgang
12-V-DC-Eingang
USB-Port
LWL-Ethernet-Port
Elektrischer Ethernet-
Port
Digitalausgang (DO)
RS485-Kommunikation
Standardtaste
Wechselstromkabel-
Ports
Hüllenerdungspunkt
Analogeingang
Analogeingang
Analogausgang (AO)
Digitaleingang (DI)
Beschreibung
Reserviert.
Bietet eine 12-V-DC-Versorgung mit einer maximalen
Stromstärke von 100 mA.
Anschluss für den Netzadapter.
Anschluss für einen USB-Stick
Anschluss für einen ATB oder einen weiteren
SmartLogger in Kaskade.
Anschluss für einen Ethernet-LAN-Switch, einen Router, ein
PoE- oder ein PC-Gerät.
Relaisausgang unterstützt 12 V Spannung und 0,5 A
Stromstärke.
Sechs RS485-Ports für das Anschließen von Geräten wie
SUN2000, Transformatorkasten, Leistungsmesser oder
EMI.
Zurücksetzen oder Neustart des Bluetooth-Moduls oder
Zurücksetzen der SmartLogger-IP-Adresse auf die
Standard-IP-Adresse (innerhalb von 5 Minuten gültig).
Die standardmäßige IP-Adresse des Empfängers ist
192.168.0.10.
SmartLogger2000-10-C: Verbindung mit dem
Dreiphaseneingang (A, B und C) zur PLC
Kommunikation mit dem SUN2000 über Wechselstromkabel.
SmartLogger2000-11-C: deaktiviert
Nicht zutreffend
AI1 unterstützt 0–10 V Eingangsspannung (passiv
AI2–AI7 unterstützt 0–20 mA und 4–20 mA Eingangsstrom
(passiv).

PT1 unterstützt die Verbindung mit einem Dreileiter- oder
Zweileiter-PT100/PT1000-Temperatursensor.
 PT2 unterstützt nur die Verbindung mit einem Zweileiter-
PT100/PT1000-Temperatursensor.
4–20 mA und 0–20 mA Ausgangsstrom
Verbindet mit einem potentialfreien Kontakt. GND1 und
GND2 sind Erdungsanschlü sse für DI-Signale.
2
-
(MBUS)
b
);
