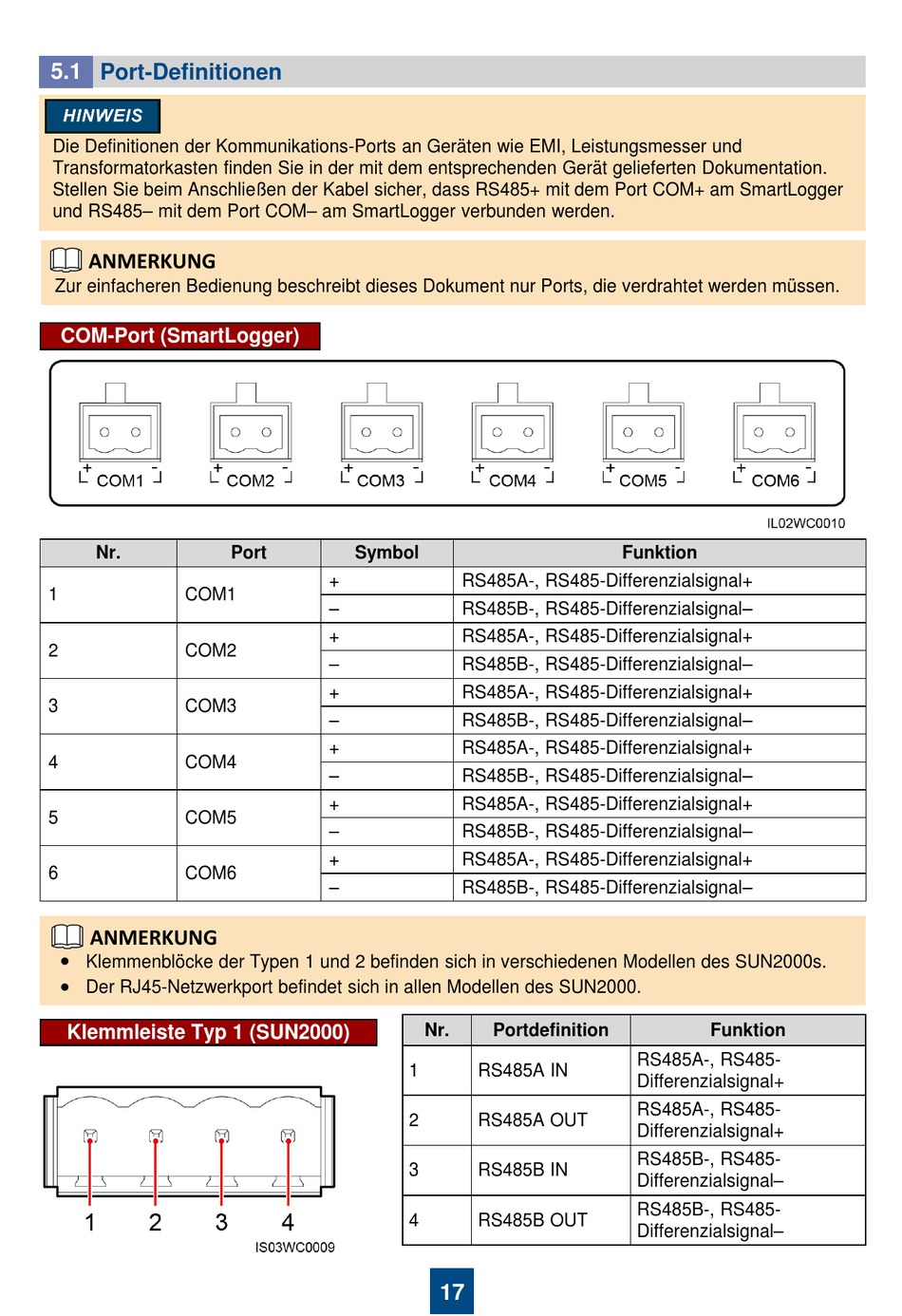

5.1
Port-Definitionen
Die Definitionen der Kommunikations-Ports an Geräten wie EMI, Leistungsmesser und
Transformatorkasten finden Sie in der mit dem entsprechenden Gerät gelieferten Dokumentation.
Stellen Sie beim Anschließen der Kabel sicher, dass RS485+ mit dem Port COM+ am SmartLogger
und RS485– mit dem Port COM– am SmartLogger verbunden werden.
ANMERKUNG
Zur einfacheren Bedienung beschreibt dieses Dokument nur Ports, die verdrahtet werden müssen.
COM-Port (SmartLogger)
Nr.
1
COM1
2
COM2
3
COM3
4
COM4
5
COM5
6
COM6
ANMERKUNG
Klemmenblöcke der Typen 1 und 2 befinden sich in verschiedenen Modellen des SUN2000s.
Der RJ45-Netzwerkport befindet sich in allen Modellen des SUN2000.
Klemmleiste Typ 1 (SUN2000)
Port
Symbol
+
–
+
–
+
–
+
–
+
–
+
–
RS485A-, RS485-Differenzialsignal+
RS485B-, RS485-Differenzialsignal–
RS485A-, RS485-Differenzialsignal+
RS485B-, RS485-Differenzialsignal–
RS485A-, RS485-Differenzialsignal+
RS485B-, RS485-Differenzialsignal–
RS485A-, RS485-Differenzialsignal+
RS485B-, RS485-Differenzialsignal–
RS485A-, RS485-Differenzialsignal+
RS485B-, RS485-Differenzialsignal–
RS485A-, RS485-Differenzialsignal+
RS485B-, RS485-Differenzialsignal–
Nr.
Portdefinition
1
RS485A IN
2
RS485A OUT
3
RS485B IN
4
RS485B OUT
17
Funktion
Funktion
RS485A-, RS485-
Differenzialsignal+
RS485A-, RS485-
Differenzialsignal+
RS485B-, RS485-
Differenzialsignal–
RS485B-, RS485-
Differenzialsignal–
