Installation

Tilslutning af antenne

Fare for elektrisk stød!
• Afbryd strømforsyningen til aktuatorhovedet ved at trække stikket ud af stikkontakten, før dækslet
åbnes.
• Luk aktuatorhovedets dæksel igen, når antennen er trukket.

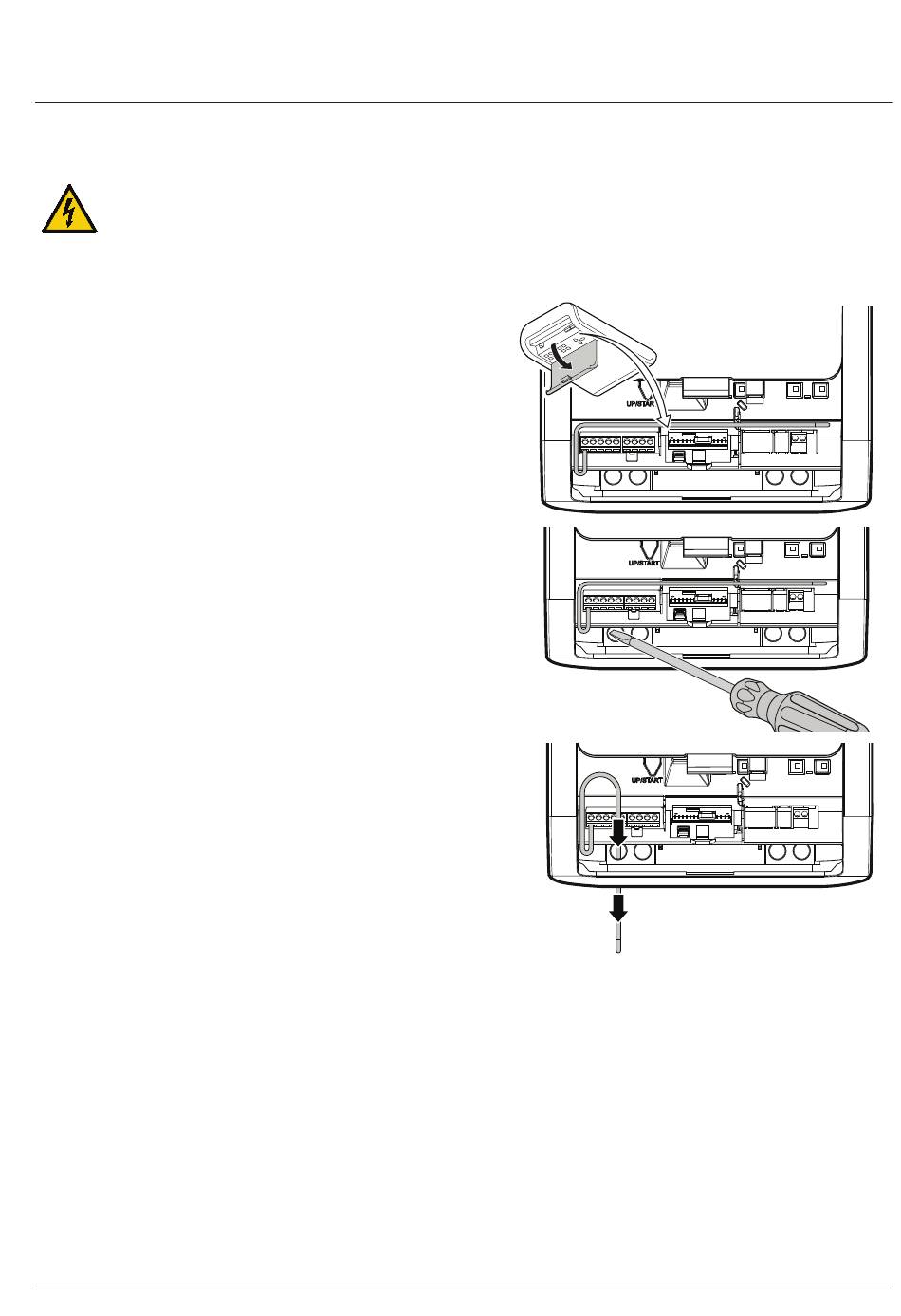

1. Åbn dækslet på styreenheden.
2. Brug et hertil egnet værktøj (f.eks. en skruetrækker) til
at trykke brudstedet til kabelføringen ind og læg den
vedlagte kabelmuffe ind i hullet.
3. Fjern antennen fra transportsikringen, og før den ud
igennem kabelføringen.
4. Luk dækslet på aktuatorhovedet.
Bemærk:
Hvis der benyttes en ekstern antenne, skal afskærmningen tilsluttes på den tilstødende klemme til højre (F).
124
J
P
E F G H I
J
P
E F G H I
J
P
E F G H I
K
K
K
W-800
