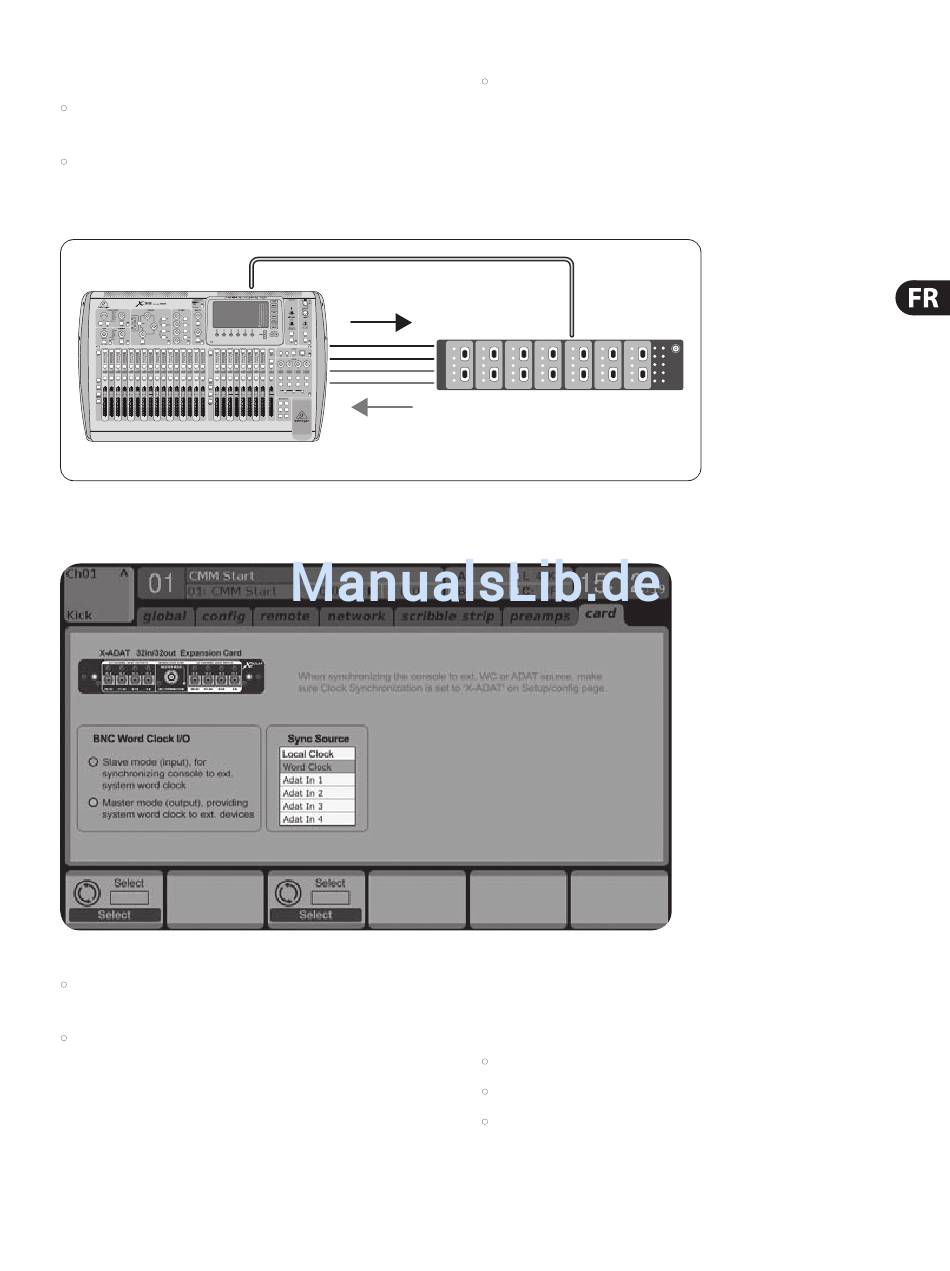

X-ADAT ➝ mélangeur automatique externe ➝ retour vers X-ADAT
•
Sorties 1-8 et 9-16 vers entrées du processeur de
mixage automatique
•
Sorties du processeur de mixage automatique vers ntrées
1-8 et 9-16
VIEW
VIEW
VIEW VIEW VIEW VIEW VIEW
– 6
10 10 10
5 5 5
0 0 0
– 5 – 5 – 5
–10 –10 –10
– 20 – 20 – 20
– 30 – 30 – 30
– 40 – 40 – 40
– 50 – 50 – 50
– 60 – 60 – 60
– 0 0 – 0 0 – 0 0
Behringer X32

5. Configuration X32

Sélecteur Word clock I/O :
•
la console peut être esclave de la source Word Clock (input)
et se synchronise ainsi avec les appareils WC externes ou
•
la console peut être la source WC principale (output)
et fournit le signal Worl Clock aux autres appareils.
La carte X-ADAT peut être sélectionnée comme source d'horloge
dans la page Config du menu Setup. Dans ce cas, la X32 fonctionne
comme esclave du signal d'horloge ADAT reçu par les entrées BNC
ou Toslink optiques. Remarquez que dans ce cas, le redémarrage
VIEW VIEW
VIEW
VIEW Auto mixer
•
Routage/local > Entrées 1-16 = Entrées 1-16 de la carte,
Routage/sortie carte > sortie 1-16 = 1-16 locales
Remarquez que cette configuration s'applique également à tout
autre traitement externe se faisant par E/S ADAT. Elle peut être
utilisée pour les 32 x 32 voies simultanément même avec plusieurs
processeurs externes.
Coaxial
Wordclock
de la console peut être nécessaire si la fréquence des horloges
interne et externe est différente (par exemple 44,1/48 kHz).
Fenêtre de sélection de la source de synchronisation Word
Clock externe :
•
entrées fibre optique 1-4 ou
•
câble coaxial BNC
•
Local Clock représente l'horloge interne de la console X32.
