INSTALLATION
INSTALLATION

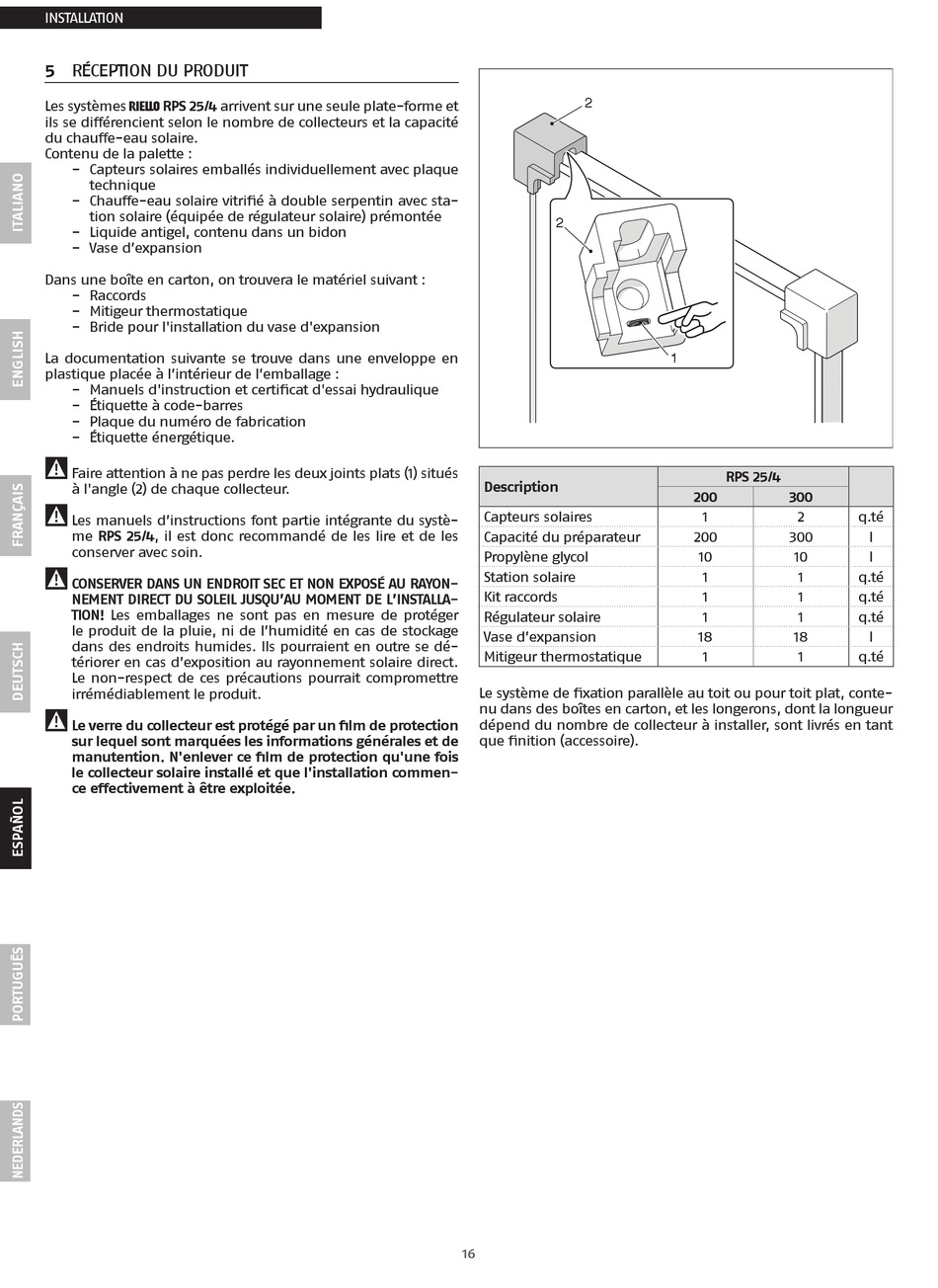

5 RÉCEPTION DU PRODUIT
Les systèmes
R
RPS 25/4 arrivent sur une seule plate-forme et
ils se différencient selon le nombre de collecteurs et la capacité
du chauffe-eau solaire.
Contenu de la palette :
− Capteurs solaires emballés individuellement avec plaque
technique
− Chauffe-eau solaire vitrifié à double serpentin avec sta-
tion solaire (équipée de régulateur solaire) prémontée
− Liquide antigel, contenu dans un bidon
− Vase d'expansion
Dans une boîte en carton, on trouvera le matériel suivant :
− Raccords
− Mitigeur thermostatique
− Bride pour l'installation du vase d'expansion
La documentation suivante se trouve dans une enveloppe en
plastique placée à l'intérieur de l'emballage :
− Manuels d'instruction et certificat d'essai hydraulique
− Étiquette à code-barres
− Plaque du numéro de fabrication
− Étiquette énergétique.
9
Faire attention à ne pas perdre les deux joints plats (1) situés
à l'angle (2) de chaque collecteur.
9
Les manuels d'instructions font partie intégrante du systè-
me RPS 25/4, il est donc recommandé de les lire et de les
conserver avec soin.
9
CONSERVER DANS UN ENDROIT SEC ET NON EXPOSÉ AU RAYON-
NEMENT DIRECT DU SOLEIL JUSQU'AU MOMENT DE L'INSTALLA-
TION! Les emballages ne sont pas en mesure de protéger
le produit de la pluie, ni de l'humidité en cas de stockage
dans des endroits humides. Ils pourraient en outre se dé-
tériorer en cas d'exposition au rayonnement solaire direct.
Le non-respect de ces précautions pourrait compromettre
irrémédiablement le produit.
9
Le verre du collecteur est protégé par un film de protection
sur lequel sont marquées les informations générales et de
manutention. N'enlever ce film de protection qu'une fois
le collecteur solaire installé et que l'installation commen-
ce effectivement à être exploitée.
Installation
2
2
Description
Capteurs solaires
Capacité du préparateur
Propylène glycol
Station solaire
Kit raccords
Régulateur solaire
Vase d'expansion
Mitigeur thermostatique
Le système de fixation parallèle au toit ou pour toit plat, conte-
nu dans des boîtes en carton, et les longerons, dont la longueur
dépend du nombre de collecteur à installer, sont livrés en tant
que finition (accessoire).
16
16
1
RPS 25/4
200
300
1
2
200
300
10
10
1
1
1
1
1
1
18
18
1
1
q.té
l
l
q.té
q.té
q.té
l
q.té
