RF RW SW868/915/917/922-NET/-ESD
//
Montage- und Anschlussanleitung / Funk-Lagesensor
Mounting and wiring instructions / Wireless tilting sensor

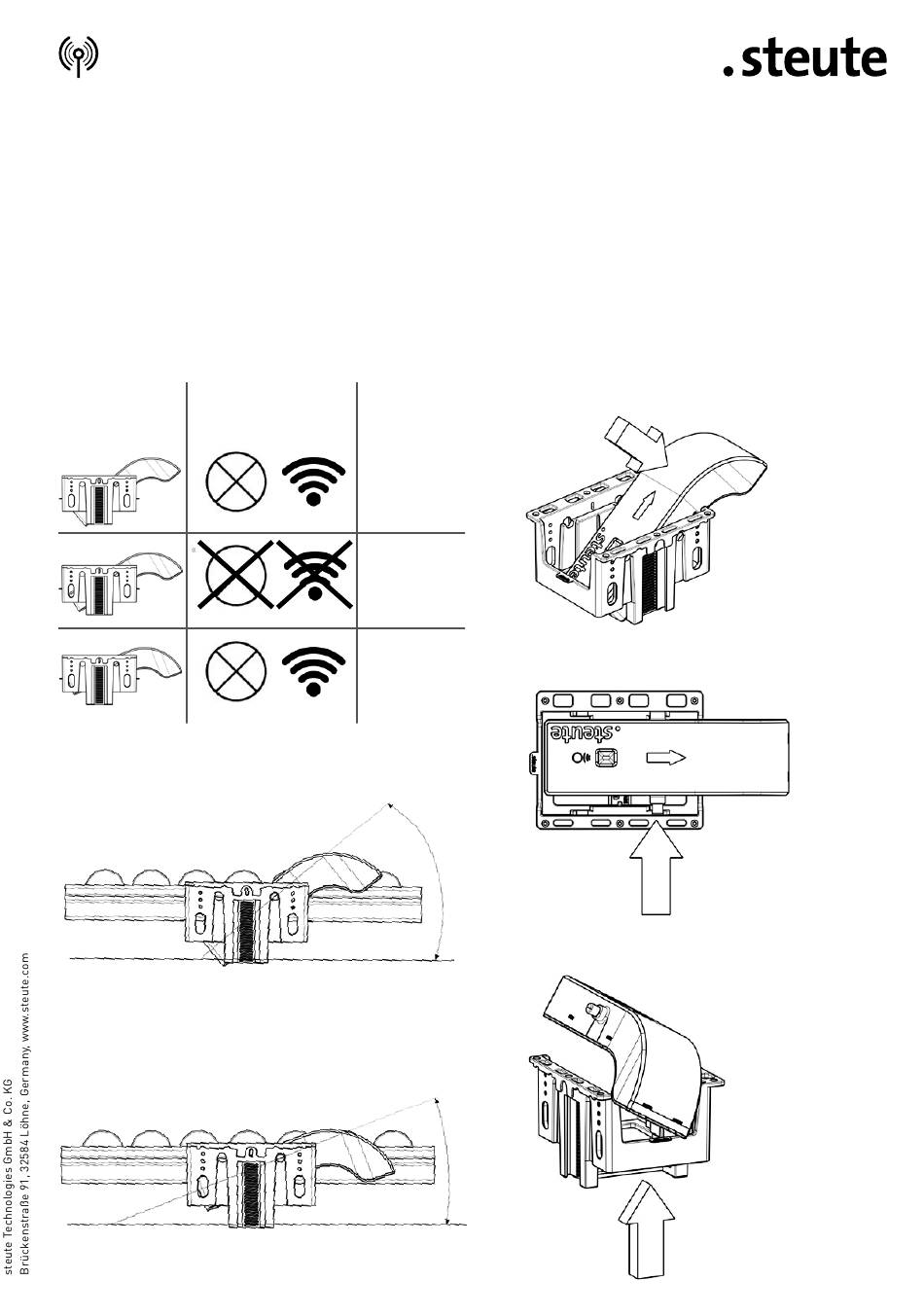

Funktionstabelle
Table of functions
Position LED-Anzeige, Sendesignal
Position LED display, emitting signal
Ruhewinkel α = 40°
Angle at rest α = 40°
Schaltwinkel α < 23°
Switching angle α < 23°
Demontage des Funk-Lagesensors
Disassembly of wireless tilting sensor
1.
Schaltwinkel
Switching angle
>25°
0
23°-25°
<23°
2.
1
α
3.
α
