Installierung Des Steuerungspaneels - Compit BIOMAX 300 Bedienungs- Und Installateuranleitung

9mm
65mm
Um den Stellmodus auf die Schiene zu montieren, soll man:
1. untere Daumen zurückziehen,
2. den Modus auf die obere Daumen aufhängen,
3. untere Daumen drücken, so dass sie hinter den Schienerand anspringen,
4. sich versichern, dass die Anlage sicher befestigt ist, und dass sie ohne
Werkzeug nicht abzutun ist.

4.3 Installierung des Steuerungspaneels

Das Steuerungspaneel des Reglers BIOMAX 300 ist zur Montage auf einer Decke,
die das Kesselgehäuse sein kann, geeignet. Man soll die entsprechende thermische
Isolation zwischen den heiβen Wändchen des Kessels und dem Steuerungspaneel und
dem Verbindungsband.

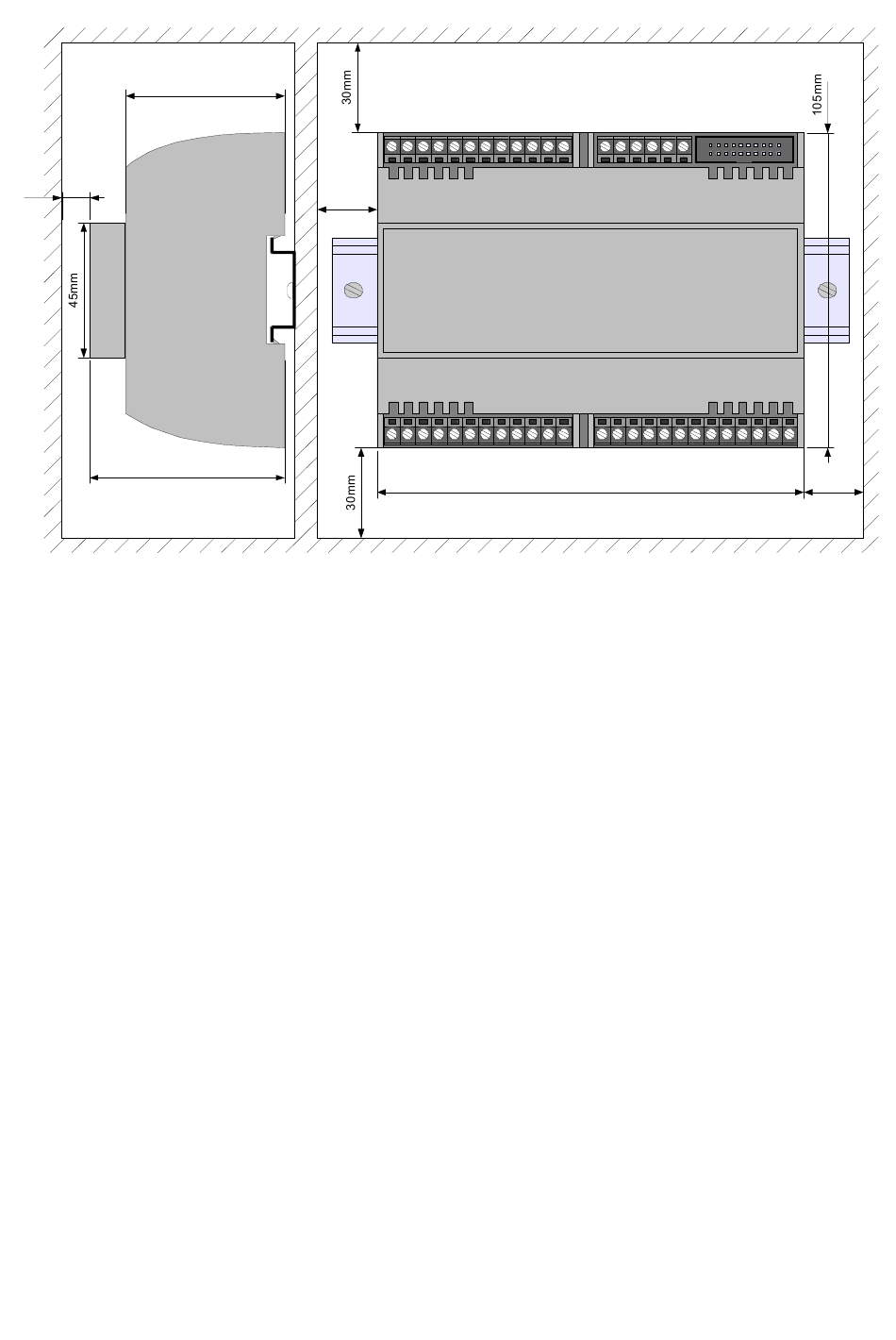

Der minimale Raum, der dem Stellmodus notwendig ist, wurde auf der Abbildung 4
gezeigt. Die Umgebungstemperatur
überschreiten.
Um das Steuerungspaneel zu montieren, soll man:
1. gemäβ der Abbildung 4 eine Öffnung in der Montagedecke machen.
2. die Verbindungsdecke hinausschieben und den Band anschnallen, und dabei
Aufmerksamkeit lenken, ob der Stecker richtig in der Steckdose angelegt wurde.
Der angeschnallte Band ist mit der Verbindungsdecke zu sichern.
3. das Steuerungspaneel in der gemachten Öffnung anlegen und mit Hilfe von
Blechschrauben mit maximalem Durchmesser von 3mm montieren.
BIOMAX 300 zur Version des Reglers u2.x, Ausgabe 1
53mm
20mm
142mm
des Steuerungspaneels
20mm
ein
sollte nicht 55°C
9
