Nr. Display
2.11 Bei AT =-20°C
Soll-T

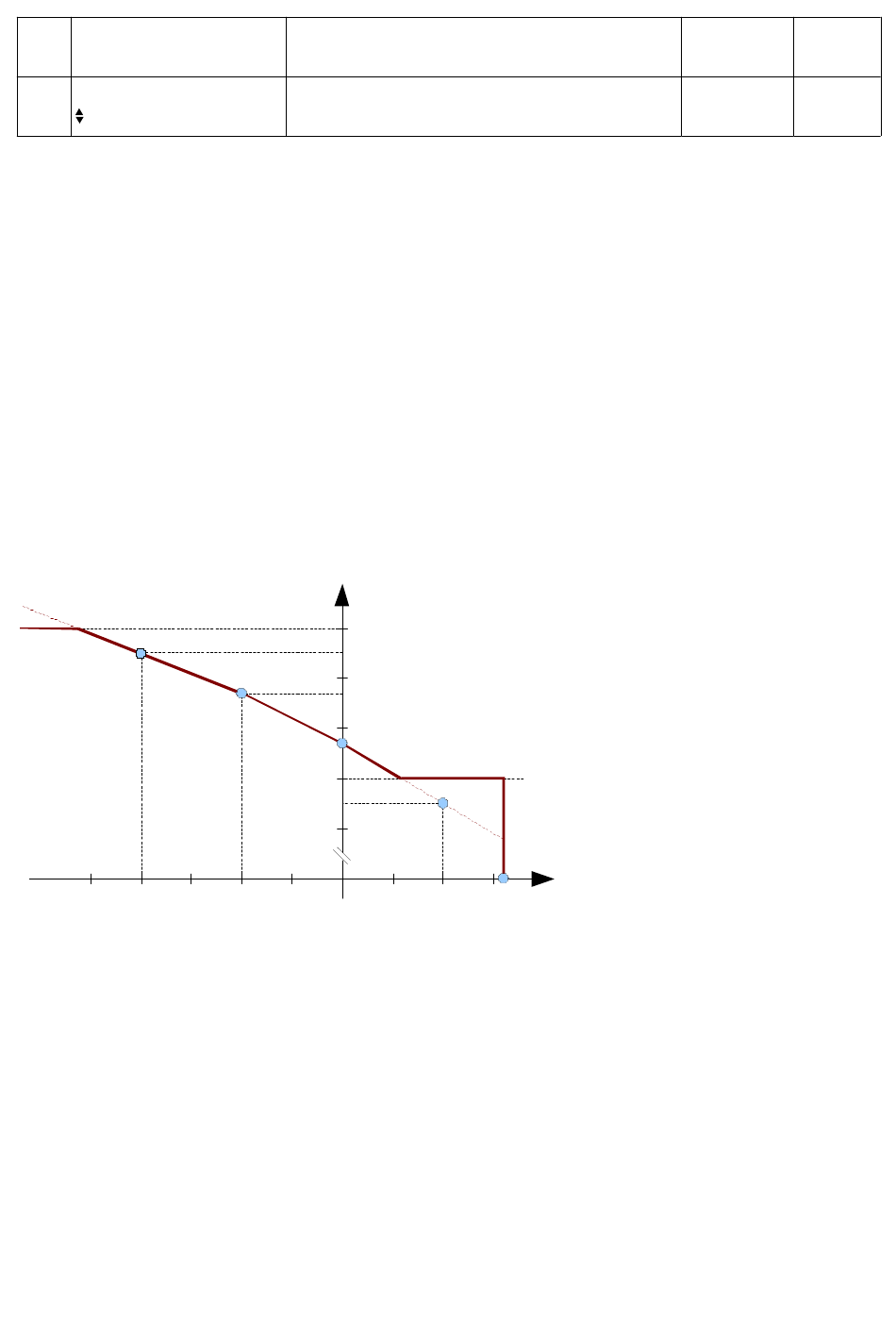

Bestimmung der Soll- ZH- Temperatur nach der Wettercharakteristik
Die Soll- Temperatur wird aufgrund der gemessenen Auβentemperatur und der
programmierten Heizungskurve bestimmt. Die Kurve entsteht durch die Einstellung der
Soll- Kesseltemperaturen für den fünften Wert der Auβentemperatur in den Parametern
2.7 do 2.11.
Wenn die gemassene Auβentemperatur sich zwischen diesen Punkten befindet,
bestimmt der Regler die Soll- ZH- Temperatur selbst aufgrund der Werte von zwei
nächsten Punkten. Z. B. beträgt die Auβentemperatur -5°C, programmierter Kurvenwert für
Auβentemperatur 0 = 58°C und für Auβentemperatur -10 = 68°C, bestimmt der Regler die
Soll- Kesseltemperatur auf 63°C.
Auf den Soll- Wert, der aus der Kurve gerechnet wurde, haben auch den Einfluss
Thermostat und Uhr. Die ausgerechnete Temperatur kann jedoch nicht niedriger als der
im Parameter „7.21 Kesseltemperatur MIN" programmierte Wert z. B.: 50°C sein oder
„7.20 Kesseltemperatur MAX" z. B.: 80°C überschreiten.
-20
22
Beschreibung
Soll-Temperatur des ZH- Kessels bei
65°C
der Auβentemperatur -20°C
ZH- Temperatur
T max
80
70
60
50
40
-10 0
BIOMAX 300 zur Version des Reglers u2.x, Ausgabe 1
T min
10
Auβentemperatur
Fabrikein Einstellun
gsbereich
stellung
65°C 30..90
