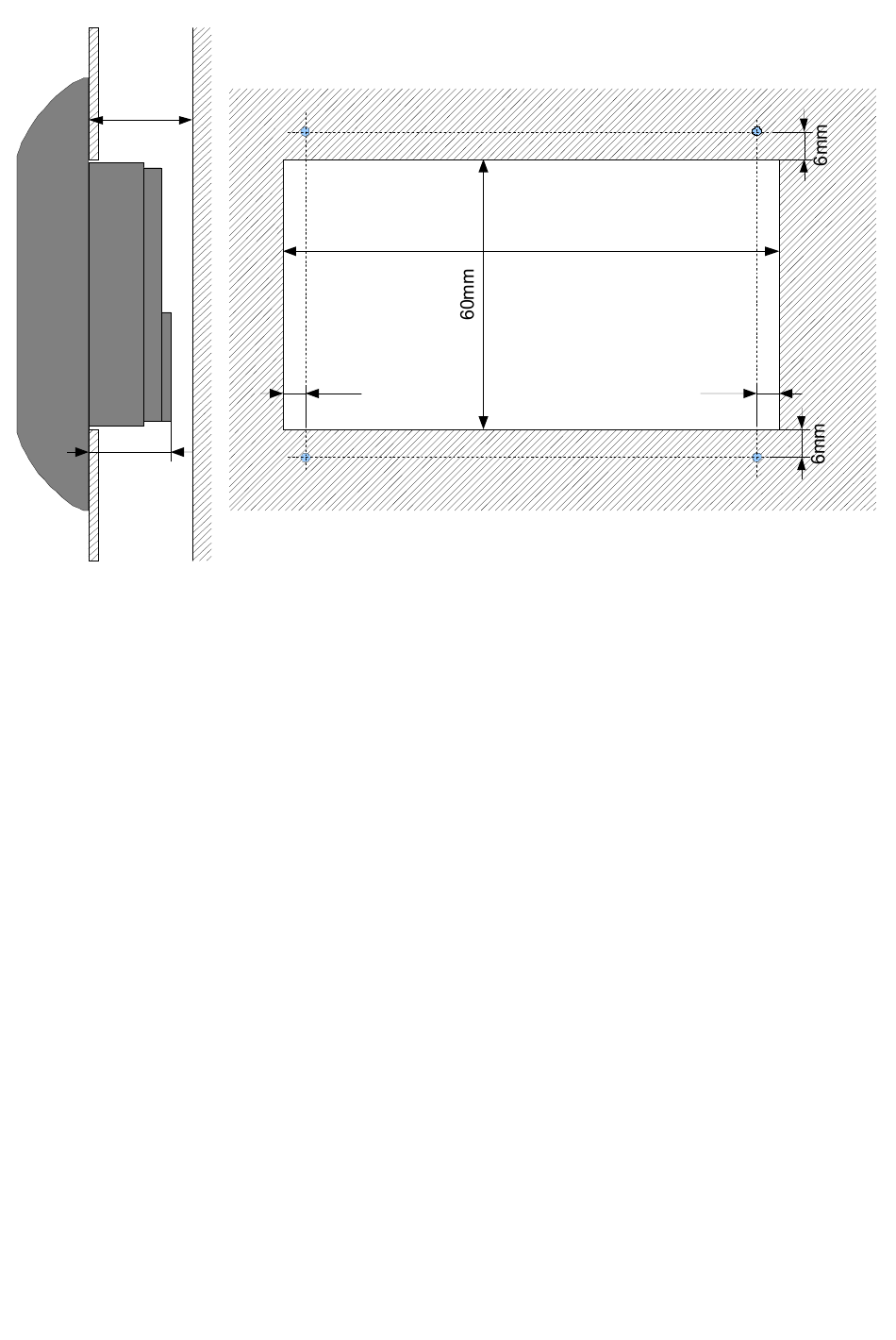

23mm
18mm

4.4 Anschluss der Stromversorgung und des Stromkreises von 230 V

Der Regler ist von der elektrischen Installation mit der Spannung 230V/50Hz zu
versorgen.
Die Installation soll dreiadrig und mit einem differenzierenden Stromausschalter oder
einer Überstromsicherung mit dem an die Belastung und Leitungsdurchschnitte
angepassten Wert versichert sein.
Die Anschlussleitungen sind auf diese Weise zu führen, dass sie sich nicht
durcheinander mit der Flächen mit der Temperatur, die ihre nominale Arbeitstemperatur
überschreitet, tasten.
Die Endungen der Leitungsadern sind mit Klemmenhülsen zu versichern. Die
Schraubenklemmen des Reglers ermöglichen den Anschluss der Leitung mit einem
maximalen Durchschnitt von 1,5mm².
Das Schema der elektrischen Verbindungen wurde auf der Abbildung 5 gezeigt.
10
5mm
BIOMAX 300 zur Version des Reglers u2.x, Ausgabe 1
