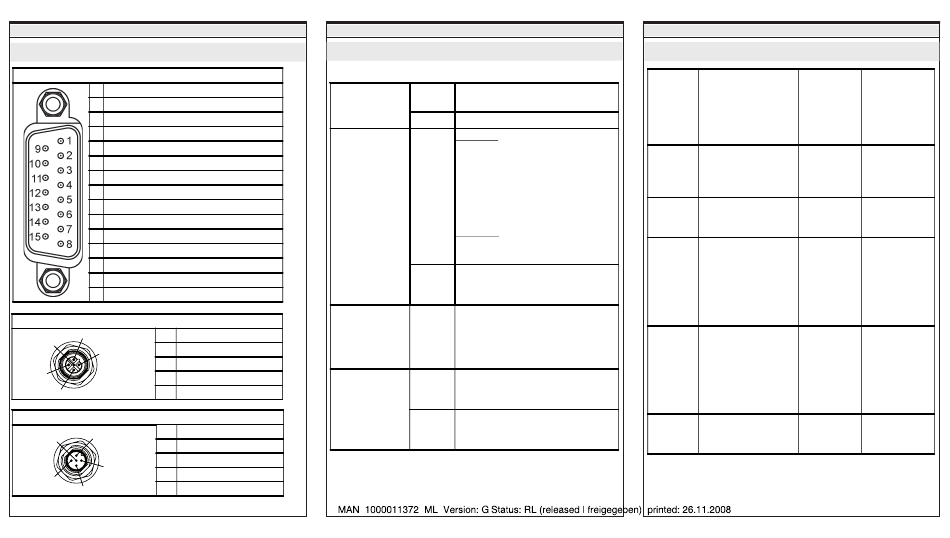

ANSCHLUSSBELEGUNG
Typen 8710 und 8700
15pol. Sub-D-Stecker
1 Relaisausgang-Öffner
2 Relaisausgang-Schließer
3 Relaisausgang-Mittelkontakt
4 GND für 24 V-Versorgung und Binäreingänge
5 24 V-Versorgung +
6 8 V-Ausgang (nur werksinterne Verwendung)
7 Sollwerteingang GND
8 Sollwerteingang +
9 Istwertausgang GND
10 Istwertausgang +
11 DGND (für RS232)
12 Binäreingang 1
13 Binäreingang 2
14 RS232 RxD (ohne Treiber)
15 RS232 TxD (ohne Treiber)
Profibus DP - Buchse B-codiert M12 (nur Busausführung)
1
1 VDD
5
2 RxD / TxD-N (A-Leitung)
2
3 DGND
4
4 RxD / TxD-P (B-Leitung)
3
5 Schirm
DeviceNet - Stecker M12 (nur Busausführung)
1 Schirm
2
5
2 VDD
3 DGND
1
4 CAN_H
3
4
5 CAN_L
ANSCHLUSSBELEGUNG
LEDs zur Anzeige des Betriebszustandes
Default-Belegung
POWER LED
leuchtet Das Gerät ist mit Betriebsspannung
(grün)
versorgt
blinkt
Autotune Funktion aktiv
LIMIT (y) LED
leuchtet Bei MFC:
(blau)
zeigt an, dass die Stellgröße des
Ventils nahezu 100 % erreicht hat.
In der Praxis bedeutet dies meist,
dass der Druck am Regler nicht
ausreicht, um den gewünschten
Durchfluss zu realisieren.
Bei MFM:
zeigt an, dass der Istwert nahezu
den Nenndurchfluss erreicht hat.
blinkt
Das Gerät befindet sich in einem
anderen Betriebszustand als
Regelbetrieb oder Autotune.
Bei
Feldbusgeräten:
COMMUNI-
leuchtet Das Gerät kommuniziert über Bus
CATION LED
oder RS232.
(gelb)
ERROR LED
leuchtet Nicht schwerwiegender Fehler, z.B.
(rot)
nicht erfolgreich abgeschlossene
Autotune oder defekte LED
blinkt
Schwerwiegender Fehler, z.B.
Sensorbruch oder fehlerhafte
interne Spannungsversorgung
EINGÄNGE UND AUSGÄNGE
Betriebszustände MFC
Betriebs-
kann unterbrochen
Darstellung
zustand
bzw. beendet
auf Anzeige
werden durch
(LED's) bei
Default
Standard-
Autotune-Routine
-
Regel-
Sicherheitsfunktion
betrieb
Sollwert-Profil
Steuerbetrieb
Steuerbe-
Autotune-Routine
LIMIT (y)
trieb
Sicherheitsfunktion
LED
Sollwert-Profil
blinkt
Sollwert
Autotune-Routine
LIMIT (y)
Profil
Sicherheitsfunktion
LED
Geräte-Reset
blinkt
Autotune-
Sicherheitsfunktion
POWER
Routine
Geräte-Reset
LED
blinkt
Sicher-
-
LIMIT (y)
heits-
LED
funktion
blinkt
Erreichen des
Betriebszu-
standes über
Binäreingang
(falls
konfiguriert)
-
solange aktiv
Auslösen bei
aktivem
Binäreingang ≥
0,5 s (Bei
Dauerbelegung
wird immer neu
gestartet)
Auslösen bei
aktivem
Binäreingang ≥
0,5 s (Bei
Dauerbelegung
wird immer neu
gestartet)
solange aktiv
