Diagnose
5.2
Status- und Diagnose-Eingänge
Im Prozessabbild der FC200x liegen Statusregister und Fehlerzähler, die im TwinCAT System Manager
angezeigt werden.

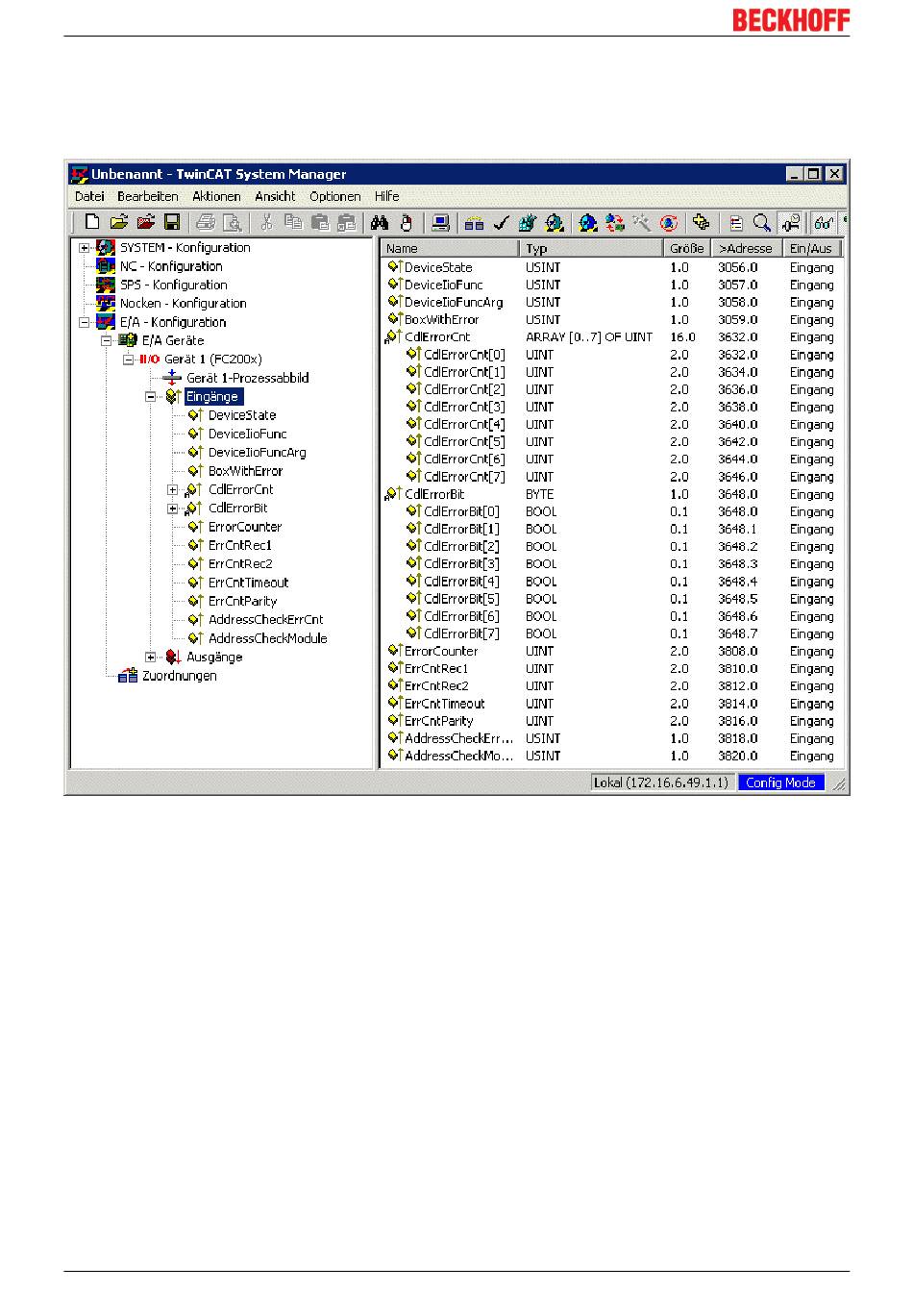

Abb. 19: TwinCAT System Manager - Status- und Diagnose-Eingänge
Statusregister
Die FC200x verfügt für jeden LWL-Ring über Eingangsworte, die den Zustand der Lightbus-Karte und des
LWL-Rings beschreiben:
DeviceState
Allgemeiner Status: beinhaltet nur im Fehlerfall den Wert 1, sonst den Wert 0 (Device O.K.).
DeviceIioFunc
Beinhaltet im Fehlerfall den Code der Funktion, die den Fehler ausgelöst hat, z. B.:
0x01 LWL-Reset
0x02 Codewort-Anforderung (Code Word Request)
0x05 LWL-Dämpfungstest (Intensity Check)
0x06 E/A-Module zählen (Counting Boxes)
0x07 E/A-Moduladressen testen (Address Check)
0x09 Software-Reset
22
Version: 2.0
FC2001 und FC2002
