Produktübersicht
Statusanzeige
Jeder Lightbus-Kanal besitzt 3 LEDs zur Statusanzeige.

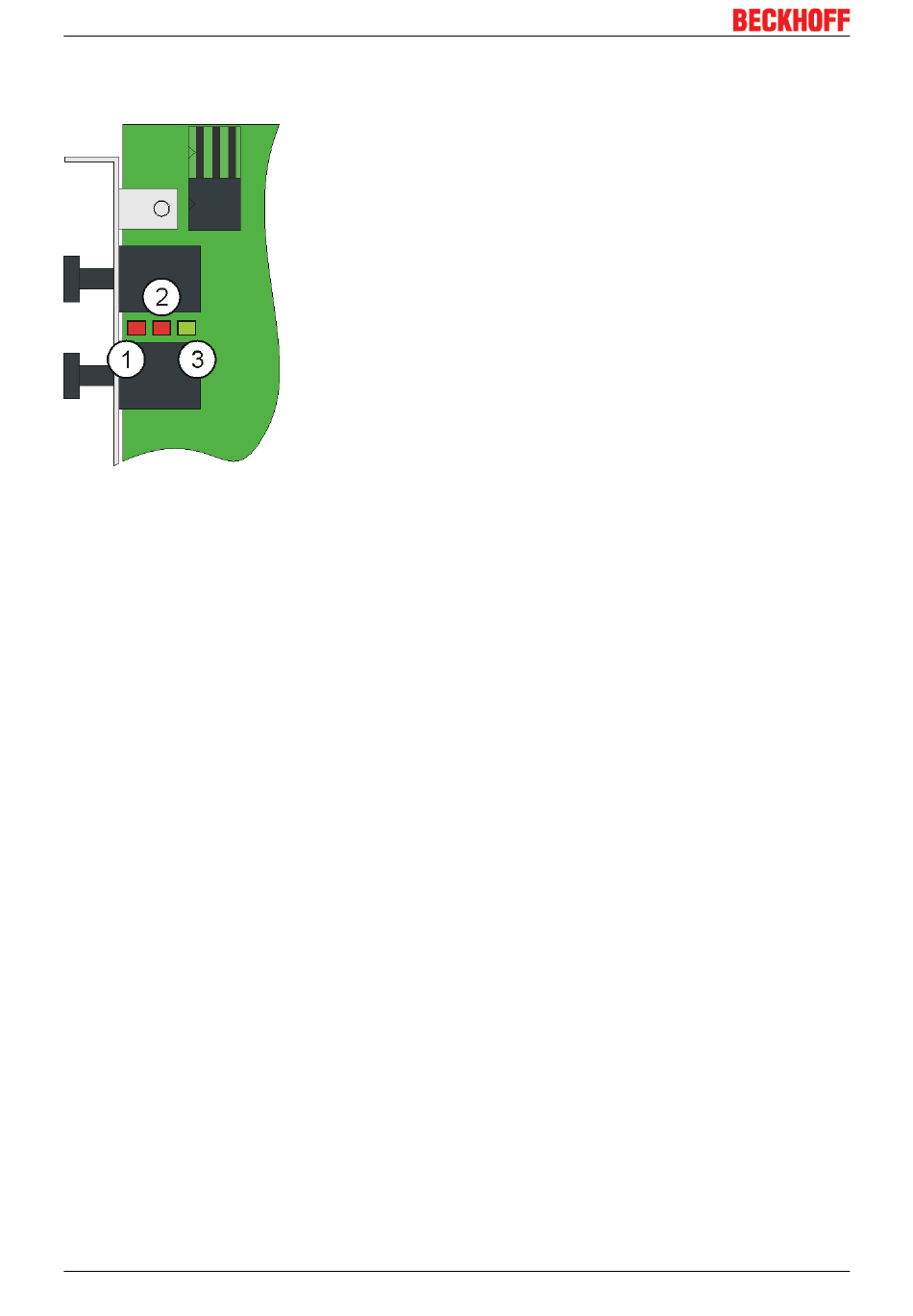

Abb. 4: Statusanzeigen
1. LWL-Err (Lightbus-Error):
◦ Tritt während des Betriebs ein Defekt im LWL-Ring auf, so wird die rote LED LWL-Err aktiviert.
◦ Liegt ein allgemeiner LWL-Fehler vor, blinkt die LED LWL-Err.
◦ Falls der Fehler beim residenten Adresstest aufgetreten ist die LED LWL-Err statisch
eingeschaltet.
Die Aktualisierung des Prozessabbilds ist unterbrochen.
Mit den Diagnosefunktionen kann die Fehlerursache ermittelt werden.
2. CPU-Err (CPU-Error):
◦ Leuchtet nur die rote LED CPU-Err, so liegt ein nicht behebbarer Hardwarefehler vor.
◦ Leuchtet die LED Run ebenfalls, so liegt ein Programmfehler vor, der eventuell durch einen
Hardware-Reset behoben werden kann.
3. Run:
◦ Wenn nur die grüne LED Run leuchtet, ist die FC200x fehlerfrei initialisiert und betriebsbereit.
