Konfiguration mit dem TwinCAT System Manager

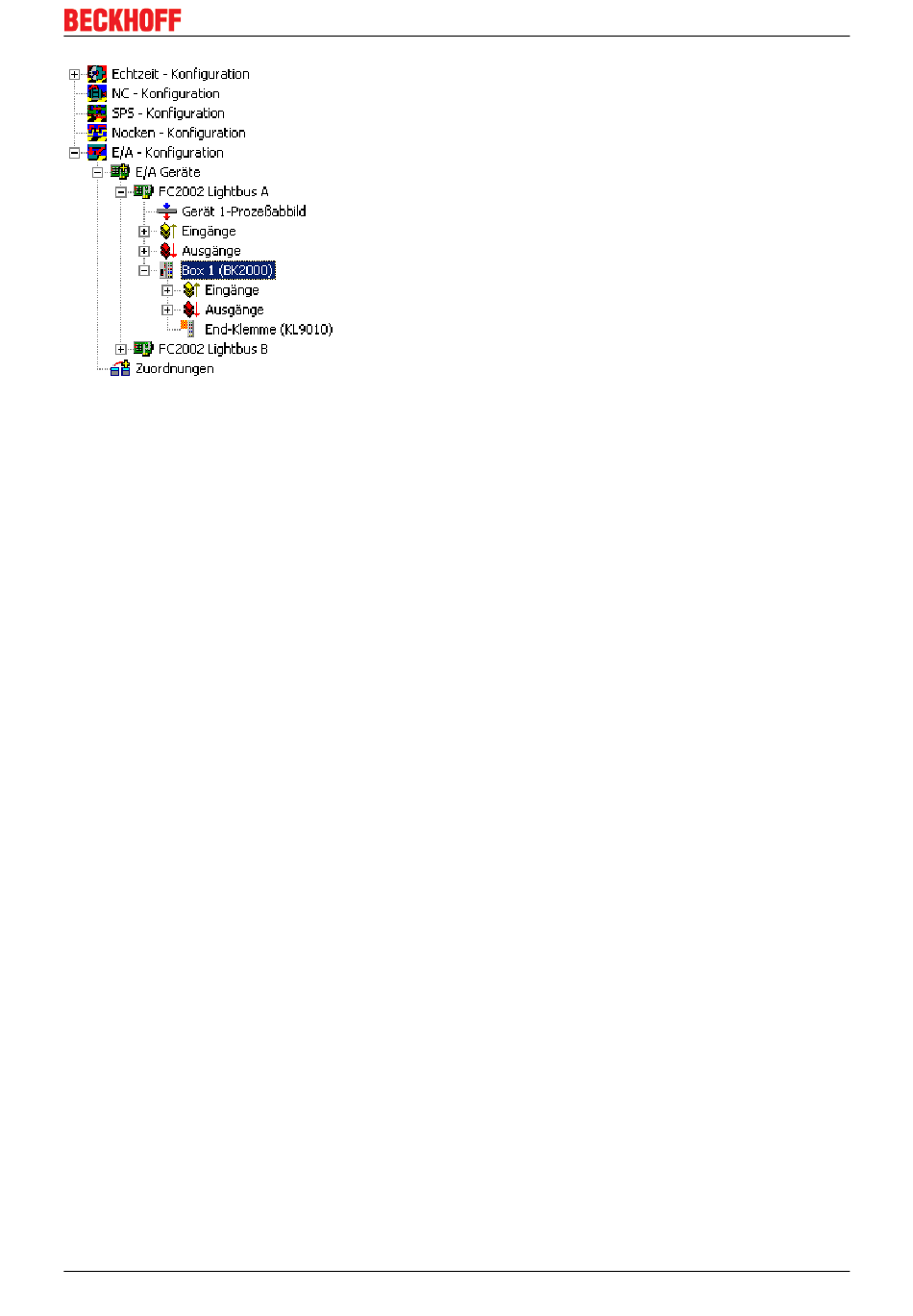

Abb. 14: TwinCAT System Manager - BK2000 angefügt
Im Konfigurationsbaum des Beispiels erscheint der Buskoppler BK2000 mit seinen Ein- und Ausgängen und
einer Endklemme KL9110 als Box 1. Sie können nun, nach Klicken mit der rechten Maustaste auf Box 1 mit
dem Menüpunkt Klemme Anfügen die gewünschten Busklemmen hinzufügen.
Fügen Sie so nacheinander alle E/A-Module Ihres Lightbus-Aufbaus in den Konfigurationsbaum ein. Die sich
ergebende Reihenfolge muss der physikalischen Reihenfolge der E/A-Module in Ihrem LWL-Ring
entsprechen!
Wie Sie die eingefügten E/A-Module mit dem Prozessabbild der Lightbus-Karte verknüpfen, entnehmen sie
bitte dem Beckhoff Information System.
FC2001 und FC2002
Version: 2.0
19
