Montage Der Eas - Brunner Eas Montageanleitung

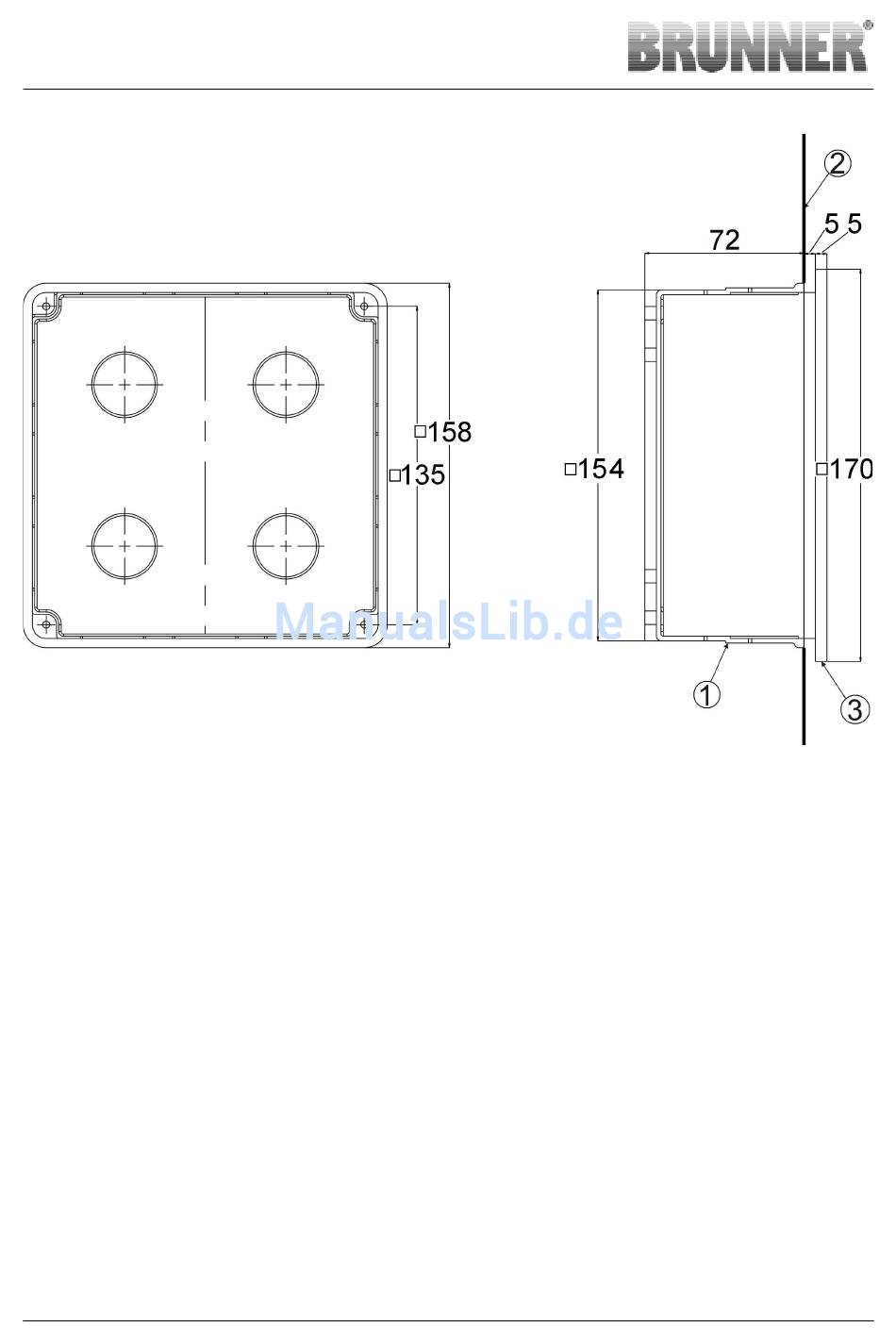

Abb.3: Unterputzkasten und EAS / EOS 6 - Displayeinheit
1 Unterputzkasten 2 Wand 3 Glasfront
6

MONTAGE DER EAS

Die Elektronik der EAS wird in einem Standard Unterputzkasten (UPK) ver-
baut. Im einfachsten Fall werden an die EAS vier Leitungen in Leerrohre
herangeführt. Dies sind die Netzzufuhr, die Thermoleitung, die Türkontakt-
leitung und die Busleitung zum Klappenstellantrieb K1. Wird die Funktion
'A4' genutzt kommt eine weitere Leitung hinzu.
Sämtliche Leitungen sind in Leerohre von oben in den UPK zu führen.
