PKP DU06 Bedienungsanleitung
Verwandte Anleitungen für PKP DU06
Inhaltszusammenfassung für PKP DU06

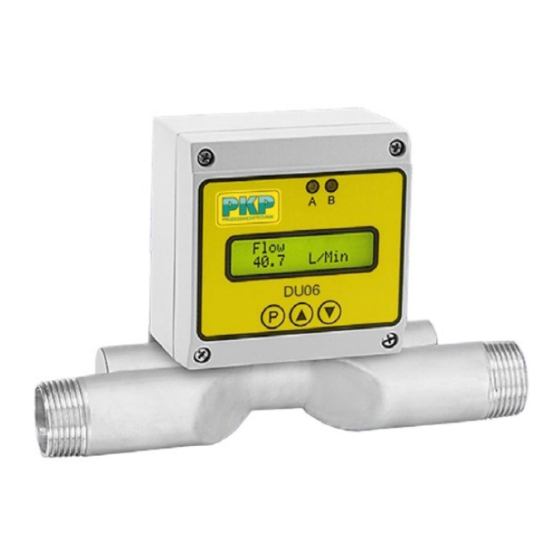

- Seite 1 Bedienungsanleitung DU06 Ultraschall-Durchflussmesser und -zähler mit lokaler Anzeige PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Inhaltsverzeichnis
Jedwede anderweitige Nutzung des Gerätes ist unzulässig und außerhalb des Anwendungsbereichs. Die Geräte der Baureihe DU06 sollten nicht als alleinige Überwachungsgeräte eingesetzt werden, um gefährliche Betriebszustände in Anlagen und Maschinen zu detektieren oder gar zu vermeiden. Die Anlage oder Maschine selbst muss so geplant und konstruiert sein, damit kritische Zustände, die eine Gefahr für Mensch und Umwelt darstellen von vornher-... -
Seite 3: Eingangskontrolle
Insbesondere Ventile können die Strömung stören und zu Fehlfunktionen führen. Deshalb müssen diese in Durchflussrichtung nach dem Messgerät eingebaut werden. Somit wer- den entstehende Störungen erst nach dem DU06 erzeugt. Um Druckstöße zu vermeiden ist es wichtig, dass die Ventile möglichst langsam geöffnet werden. -
Seite 4: Elektrischer Anschluss
6-poliger Stecker (im Lieferumfang enthalten) Pin 1: Relais 2, Schließerkontakt Pin 2: Relais 2, Mittenkontakt Pin 3: Relais 2, Öffnerkontakt Pin 4: Relais 1, Schließerkontakt Pin 5: Relais 1, Mittenkontakt Pin 6: Relais 1, Öffnerkontakt DU06 Bedienungsanleitung 09/2019 Seite 4... -
Seite 5: Menüführung
Speicher abgelegt. Achtung: Veränderungen eines Parameters müssen immer durch <P> innerhalb von 5 Sekunden quittiert werden, ansonsten fällt der DU06 in seinen Messmodus zurück, ohne den Para- meter zu über-nehmen. Hinweis: Systemkritische Parameter sind durch einen Code geschützt, um die Funktion des Gerä- tes zu gewährleisten. - Seite 6 D = Messbereichsanfangswert Dmax. = Messbereichsendwert X = mA Wert am Messbereichsanfangswert Beispiel DU06 Werkseinstellung. Messbereichsanfangswert 1 l/min, Messbereichsendwert 180 l/min (1/180 + 0,25)/0,0625= 4,089 mA Dies bedeutet, dass 180 l/min 20 mA, 1 l/min 4,089 mA und 0,99 l/min und weniger 4 mA entspricht.
-
Seite 7: Instrumenten Parameter Menü 2
- Mediumsgeschwindigkeit in Meter pro Sekunde Hinweis: Befindet sich der DU06 im Messmodus, kann durch Drücken der Taste <Pfeil auf> die aktuelle Mediumsgeschwindigkeit angezeigt werden. Ein Druck auf die Taste <Pfeil ab> zeigt die Schallgeschwindigkeit im Medium in m/sec an. - Seite 8 Supply fail> aus. Der Benutzer muss die Tasten <P> und <Pfeil auf> gleichzeitig drücken, um das Gerät wieder messbereit zu schalten. Diese Funktion ist als Warnhinweis gedacht, wenn der DU06 im Totalisator- Betrieb arbeitet und weist damit darauf hin, dass der Sum - menzähler nicht dem aktuellen Stand entspricht.
-
Seite 9: Mathematische Parameter Menü 3
Bedarfsfall beim Hersteller angefragt werden. Integrationszeit - Integration Time Der DU06 benötigt für eine Durchflussmessung ca. 80 ms. Es mittelt den zur Anzeige gelangenden Durchfluss mit mindestens 10 und max. 100 Messungen. Daraus resultiert ein Verstellbereich der Integration Time von 0,8 sec bis 8 sec. Der Mittelwert wird nach dem Verfahren des gleitenden, exponentiellen Mittelwerts gebildet. -
Seite 10: Instrumenten Testfunktionen Menü 4
Werden minderwertige Spannungsversorgungen eingesetzt, so ist mit eingeschränkter Funktion des Geräts bzw. mit ungenauen Messergebnissen zu rechnen. Induktive Ver- braucher, die mit derselben Spannungsversorgung wie der DU06 betrieben werden, sind nicht zulässig. 4-20 mA Offset des Stromausgangs - 4-20 mA Offset Diese Funktion ist für spezielle Anwendungen und durch den Herstellercode geschützt. -
Seite 11: Fehlermeldungen
Eine Funktionsprüfung der Kontakte kann im eingebauten oder ausgebauten Zustand durchgeführt werden, mit manueller Verschiebung des Schwimmers oder durch eine Befüllung des Behälters. Es soll beachtet werden, dass durch die Funktionsprüfung keine Prozessabläufe ausgelöst werden. DU06 Bedienungsanleitung 09/2019 Seite 11... -
Seite 12: Ultraschall-Durchflussmesser Und -Zähler Mit Lokaler Anzeige
Impulse für Gesamtmenge Beschreibung: Einsatzbereiche: Der Durchflussmesser DU06 arbeitet mit zwei Ultraschallsen- Der DU06 dient zur Messung, Überwachung und Gesamt- soren, die gegenüberliegend angeordnet sind. Die Laufzeit mengenerfassung von flüssigen Medien. Einsatzmoglichkeiten des Schalls ist abhängig von der Strömungsgeschwindigkeit. finden sich z. B. in Kühlsystemen (Wasser / Glykol-Gemische), Beide Sensoren arbeiten abwechselnd als Sender und Emp- für nichtleitende Medien (VE-Wasser, niedrigviskose Öle) oder... - Seite 13 0,5…80 l/min DU06.M…R015 DU06.E...R015 R 1/2 AG R015 = 0,5…80 l/min, R ½ AG R025 = 1…180 l/min, R 1 AG (nur DU06.E…) 1…180 l/min DU06.E…R025 R 1 AG R050 = 8…1000 l/min, R 2 AG (nur DU06.E…) 8…1000 l/min DU06.E…R050...
