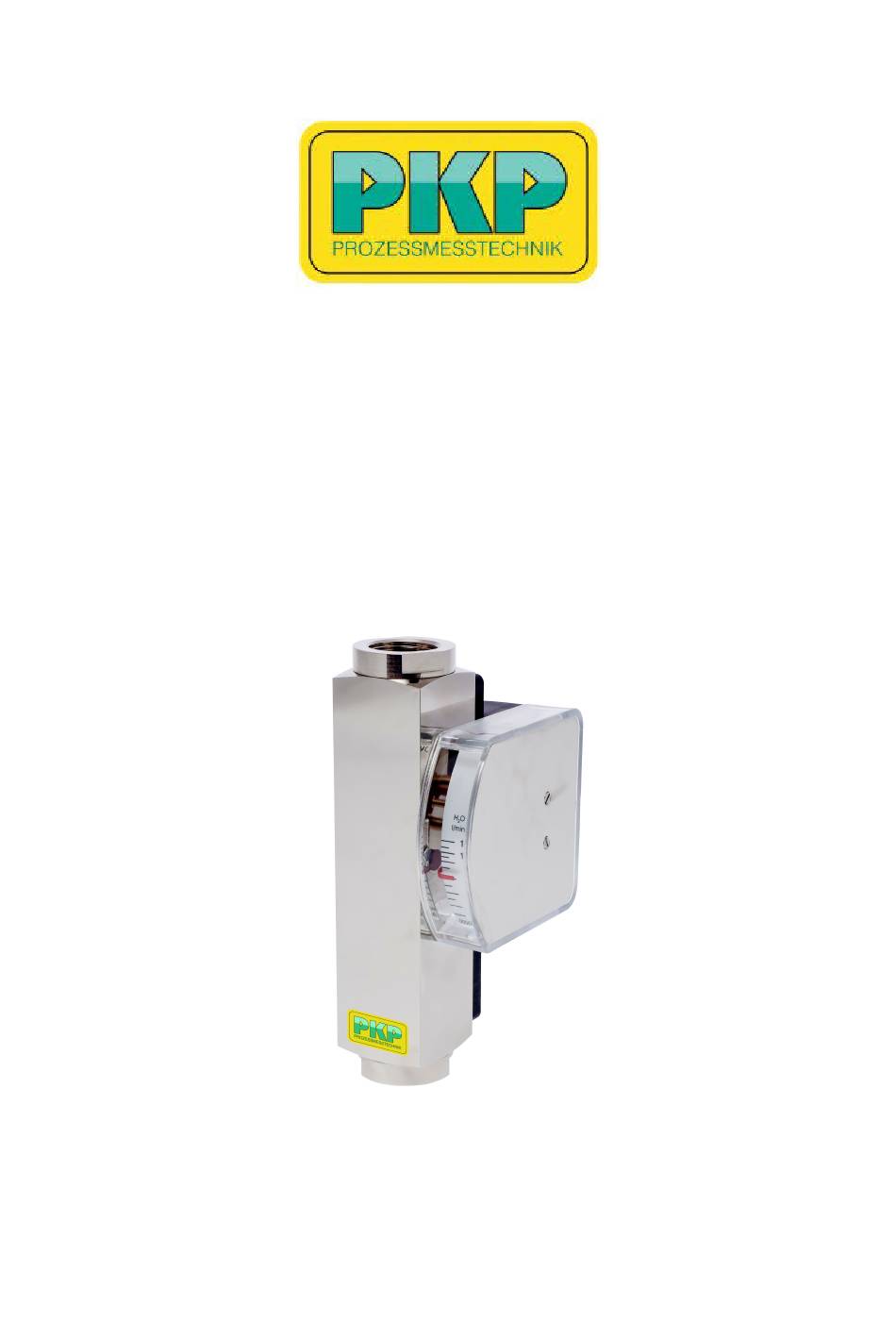

- Seite 1 Bedienungsanleitung DS04 Schwebekörper-Strömungsmesser und -wächter für hohe Betriebsdrücke PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Inhaltsverzeichnis
Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät. Bestimmungsgemäße Verwendung: Die Schwebekörper-Durchflussmessgeräte der Baureihe DS04 dienen ausschließlich zur Überwachung von kontinuierlichen Durchflüssen von gasförmigen und flüssigen Medien, welche die verwendeten Materialien nicht angreifen. Prozessbedingungen: flüssige Medien: -20...+100 °C (optional 160 °C), 200 bar (Messing), 300 bar (Edelstahl) -
Seite 3: Gefährliche Stoffe
Die Geräte der Baureihe DS04 sollten nicht als alleinige Überwachungsgeräte einge setzt werden, um gefährliche Betriebszustände in Anlagen und Maschinen zu detektieren oder gar zu vermeiden. Die Anlage oder Maschine selbst muss so geplant und konstruiert sein, damit kritische Zustände, die eine Gefahr für Mensch und Umwelt darstellen von vornher- ein ausgeschlossen sind. -
Seite 4: Montage
der Strömungsmesser darf nicht als tragendes Teil in Rohrkonstruktionen verwen - det werden. das Medium darf keine festen Körper mit sich führen. Magnetische Partikel reichern sich am magnetischen Schwebekörper an und beeinträchtigen die Funktion. Korrosions- und Frostschutzmittel von dem Einsatz auf Verträglichkeit prüfen. DS04 Bedienungsanleitung 02/2020 Seite 4... -
Seite 5: Durchflussrichtung
Kontinuierlichen Durchfluss des Mediums sicherstellen. Impulsartige Belastungen vermeiden. Wenn das Medium mit Festkörpern verunreinigt ist, muss vor das Gerät ein Schmutzfänger installiert werden (z.B. SF00 oder SF01 von PKP) Durchflussrichtung: Strömungswächter nur in der abgebildeten Position einbauen Der Durchfluss des Mediums muss in Pfeilrichtung erfolgen (von niedrigem zu hohem... -
Seite 6: Vorsichtsmaßnahmen Beim Anschluss Von Reed-Kontakten
VORSICHT: Spannungsspitzen beim Ausschalten (bis zum 10-fachen der Nennspan- nung) Schutzmaßnahmen: (Beispiele) (Freilaufdiode z.B. Typ 1N4007) Kapazitive Last Kapazitive Lasten sind z.B. lange Anschlussleitungen / kapazitive Verbraucher VORSICHT: Hohe Stromspitzen beim Einschalten (Überschreitung des Nennstroms) Schutzmaßnahmen: (Beispiele) Begrenzen des Stroms durch einen Widerstand DS04 Bedienungsanleitung 02/2020 Seite 6... - Seite 7 Boucherot-Glieder das Optimum der Schutzbeschaltung darstellen. Für Reed-Kontakte von 10 – 40 VA Spannung [V] Widerstand [Ohm] Kapazität [nF] 1500 Für Reed-Kontakte von 40 – 100 VA Spannung [V] Widerstand [Ohm] Kapazität [nF] 1000 DS04 Bedienungsanleitung 02/2020 Seite 7...
-
Seite 8: Elektrischer Anschluss
250 V / 2 A / 60 VA (2 m 3ST6 = Ex-Schließer T6* Kabel) 3UT5 = Ex-Wechsler T5* 250 V / 1 A / 30 VA, 3UT6 = Ex-Wechsler T6* min Last: 3 VA (2 m Kabel) *Genaue max. Schaltleistung: siehe ATEX-Unterlagen DS04 Bedienungsanleitung 02/2020 Seite 8... - Seite 9 Schaltkontakt mit Gerätestecker nach EN 175301-803: Schließer (NOC) Wechsler (COC) Zustand des Kontakts bei Gerät ohne Zustand des Kontakts bei Gerät ohne Durchfluss Durchfluss Erdeanschluss nicht genutzt. Erdeanschluss nicht genutzt. DS04 Bedienungsanleitung 02/2020 Seite 9...
- Seite 10 Zustand des Kontakts bei Gerät ohne Durchfluss Durchfluss Schaltkontakt mit Kabel: Die Adern des Anschlusskabels sind entsprechend der Anschlussbilder nummeriert. Schließer (NOC) Wechsler (COC) Zustand des Kontakts bei Gerät ohne Zustand des Kontakts bei Gerät ohne Durchfluss Durchfluss DS04 Bedienungsanleitung 02/2020 Seite 10...
-
Seite 11: Schaltpunkt Einstellen
Schaltkontakt-Etiketts genau in einer Flucht mit dem gewünschten Durchflusswert der Körperskala liegt. 3. Feststellschrauben des Schaltkontakts wieder anzie- hen. Dabei Schraubenanziehdrehmoment 0,4 Nm beachten. Der eingestellte Schaltpunkt entspricht dem Abschaltpunkt des Schaltkontakts bei fallendem Durchfluss DS04 Bedienungsanleitung 02/2020 Seite 11... -
Seite 12: Störungstabelle
überein spezifische Skala an falsche Reduzierung / zu Korrigieren Sie den Lei- kleiner Leitungsquerschnitt tungsquerschnitt Gerät ist verschmutzt Reinigen Sie das Gerät Gerät ist defekt Bauen Sie das Gerät aus und kontaktieren Sie PKP DS04 Bedienungsanleitung 02/2020 Seite 12... -
Seite 13: Wartung / Wartungsplan
Wartung / Wartungsplan Intervalle für den Verschleißteilaustausch Strömungswächter des Typs DS04 sind aufgrund der geringen Anzahl beweglicher Teile sehr wartungsarm. Die Intervalle für den Austausch von Verschleißteilen sind maßgeblich von den vor Ort herrschenden Betriebsbedingungen sowie von der Beschaffenheit des durchströmenden Mediums abhängig. - Seite 14 • robuste Ausführung ohne Glasmessrohr • für Betriebsdrücke bis 300 bar Ex- Ausführung nach ATEX optional • • Analogtransmitter 4...20 mA verfügbar Beschreibung: Die Strömungsmesser und wächter der Typenreihe DS04 Wird Durchflussmenge größer, bewegt sich arbeiten nach einem modifizierten Schwebekorpermessprin- Schwebekorper weiter (maximal bis zum Anschlag, der ein zip.
- Seite 15 Messbereiche: 100 °C für Flüssigkeiten (optional 160 °C) Temperatur: Wasser Luft 80 °C fur Gase, DS04.1, DS04.1A und DS04.2: Ex-Geräte gem. ATEX- Kennzeichnung WA01 = 0,1–1,5 l/min LA01 = 1–28 Nl/min 70 °C mit Analogtransmitter AZ06 Betriebstemp: WA02 = 0,2 –3 l/min LA02 = 4–60 Nl/min...
-
