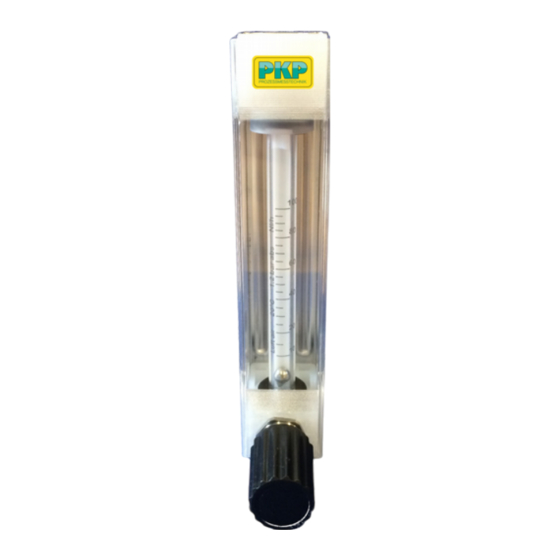

- Seite 1 Bedienungsanleitung DS11 Kunststoff-Schwebekörper Durchflussmesser für geringe Durchflussmengen mit Glasmessrohr PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Inhaltsverzeichnis
Maschinen und Anlagen müssen so konstruiert werden, dass fehlerhafte Zustände nicht zu einer für das Bedienpersonal gefährlichen Situation führen können. 2.3 Qualifiziertes Personal Die Geräte der Serie DS11 dürfen nur von qualifiziertem Personal, das in der Lage ist, die Geräte fachgerecht einzusetzen, installiert werden. Qualifiziertes Personal sind Personen, die DS11... -
Seite 3: Funktionsbeschreibung
Die Grenzwertsignalgeber sind nur bei Geräten mit Schwebekörpern aus Edelstahl einsetzbar. Die Grenzwertsignalgeber sind induktive Ringinitiatoren, die über den Glaskonus der DS11 geschoben werden. Beim Durchgang des metallischen Schwebekörpers durch den Ringinitiator wird ein elektrisches Signal ausgelöst. Monostabile Grenzwertschalter haben die Funktion eines Wischkontaktes. Bistabile Grenzwertschalter erkennen die Bewegungsrichtung beim Durchgang des Schwebekörpers. -
Seite 4: Wartung Und Pflege
3. Die Plexiglas-Schutzhaube nach oben schieben und dann nach vorne abnehmen. 4. Durch Drehen des Spannstückes im Gerätefuß entgegen dem Uhrzeigersinn wird das Messglas gelöst und kann herausgenommen werden. Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. DS11 15.06.2016 Seite 4... - Seite 5 • • • • • Die Durchflussmesser DS11 arbeiten nach dem bewährten Schwebekörper-Durchflussmesser der Typenreihe DS11 die- Schwebekörperprinzip. Das strömende Medium bewegt den nen hauptsächlich zur Erfassung und Überwachung von nied- Schwebekörper gegen die Schwerkraft in einem konischen rigviskosen flüssigen oder gasförmigen Medien.
- Seite 6 1 mA Durchfahrt von oben nach unten 3 mA Durchfahrt von unten nach oben Borsigstr. 24 • D-65205 Wiesbaden 10 Brent Drive • Hudson, MA 01749 +49 (0) 6122-7055-0 • +49 (0) 6122 7055-50 +1-978-212-0006 • +1-978-568-0060 info@pkp.de • www.pkp.de info@pkp-usa.com • www.pkp-usa.com...
