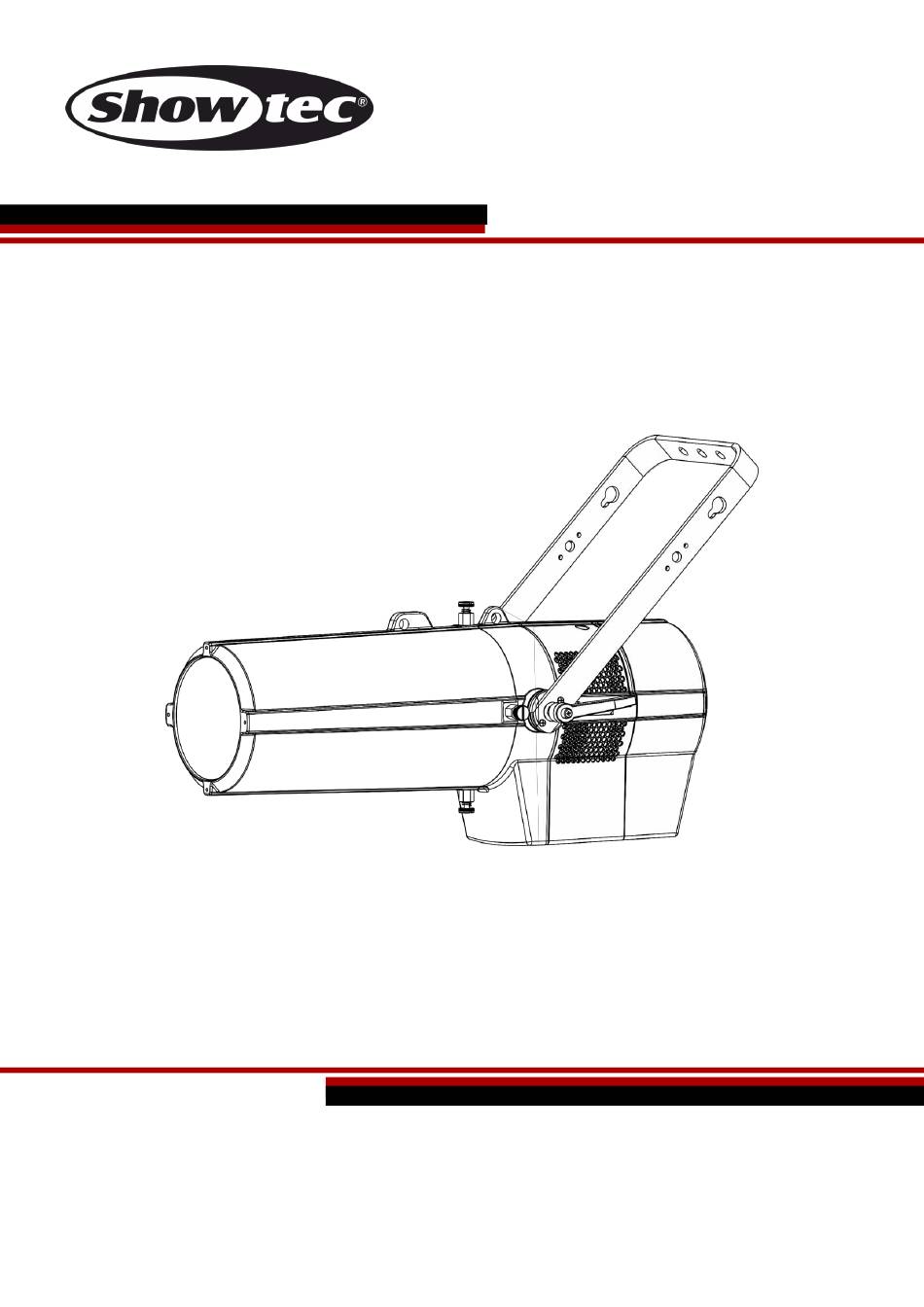

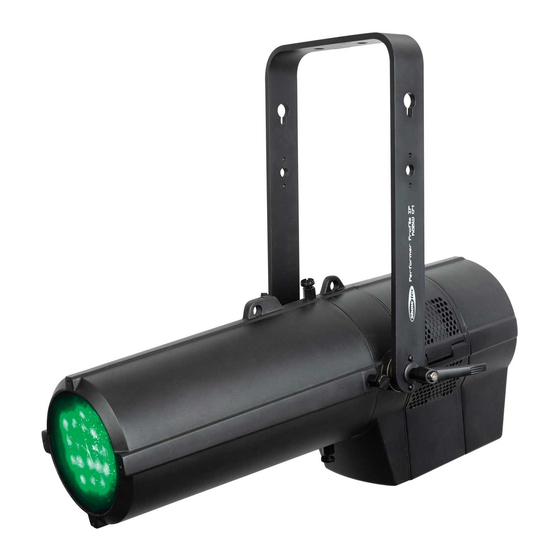

- Seite 1 BENUTZERHANDBUCH DEUTSCH Performer Profile IP Q4 Bestellnummer: 33111 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Performer Profile IP Q4 Inhaltsverzeichnis Warnung ........................................2 Sicherheitshinweise .................................... 2 Bestimmungsgemäßer Gebrauch ..............................4 Montage ......................................4 Netzanschlüsse ....................................5 Rückgabe ......................................6 Reklamationen ....................................6 Beschreibung des Geräts ..................................7 Übersicht ......................................7 Rückseite......................................8 Installation ....................................... 8 Installation des Gobohalters ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Performer Profile IP Q4 ● Gobohalter mit einem Glasgobo ● True 1-zu-Schuko-Netzkabel (2,1 m) ●... - Seite 4 Performer Profile IP Q4 Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Produkt enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Netzanschlüsse
Performer Profile IP Q4 Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. ● Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! -
Seite 7: Rückgabe
Performer Profile IP Q4 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts
Performer Profile IP Q4 Beschreibung des Geräts Funktionen Der Performer Profile IP Q4 von Showtec ist ein Theaterscheinwerfer mit IP-Schutzart, hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: 110-240 V AC, 50/60 Hz ● Leistungsaufnahme: 300 W@FO ● Lichtquelle: 1x 250 W LED-Array RGBW ●... -
Seite 9: Rückseite
Schließen Sie das beiliegende True1 Pro Power Netzkabel an. Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Performer Profile IP Q4. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Installation Des Gobohalters
Performer Profile IP Q4 Installation des Gobohalters 01) Lösen Sie die vier Befestigungsschrauben der Abdeckung. (Abb. 03) und entfernen Sie die Abdeckung (Abb. 04). Abb. 03 Abb. 04 02) Führen Sie den Gobohalter in den Schacht ein (Abb. 05), bis er in der Position einrastet (Abb. 06). -
Seite 11: Einrichtung Und Betrieb
Performer Profile IP Q4 Einrichtung und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. -
Seite 12: Steuerungsmodi
Performer Profile IP Q4 Steuerungsmodi Es gibt 4 Modi: ● Statisch ● Manuell (benutzerdefinierte Programme) ● Master/Slave ● DMX-512/RDM (8CH, 9CH, 12CH, 17CH) Ein Performer (Statisch, Manuell) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 13: Mehrere Performer (Dmx-Steuerung)
Performer Profile IP Q4 Mehrere Performer (DMX-Steuerung) 01) Befestigen Sie den Scheinwerfer an einem stabilen Traversenrahmen oder stellen Sie ihn auf eine ebene Fläche. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). -
Seite 14: Verbinden Der Geräte
Performer Profile IP Q4 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Performer Profile IP Q4 Der Performer Profile IP Q4 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) OLED-Display UP-Taste C) DOWN-Taste D) ENTER-Taste MENU-Taste Abb. 12 DMX-Adresszuweisung Mit dem Bedienfeld auf der Vorderseite des Fußes können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 16: Menü-Übersicht
Performer Profile IP Q4 Menü-Übersicht Bestellnummer: 33111... -
Seite 17: Hauptmenü-Optionen
Performer Profile IP Q4 Hauptmenü-Optionen 01) Beim Einschalten erscheint auf dem Display das Showtec-Logo und nach 15 Sekunden werden Informationen über den aktuellen Status des Geräts angezeigt: 02) Drücken Sie ENTER. Auf dem Display erscheint: 03) Um das Display zu entsperren und auf das Hauptmenü zuzugreifen, müssen Sie das Passwort eingeben. -
Seite 18: Static (Statisch)
Performer Profile IP Q4 1. Static (Statisch) In diesem Menü können Sie manuelle Einstellungen für Dimmer, Zoom, Fokus, Gobo und Stroboskop vornehmen. 01) Scrollen Sie mit UP/DOWN durch diese Optionen: ● RED: 0–100 %, von dunkel nach hell ● GREEN: 0–100 %, von dunkel nach hell ●... -
Seite 19: Personality (Dmx-Kanalmodi)
Performer Profile IP Q4 3. Personality (DMX-Kanalmodi) In diesem Menü können Sie den gewünschten DMX-Kanalmodus (Personality) einstellen. 01) Wählen Sie mit UP/DOWN einen der 4 verfügbaren DMX-Kanalmodi aus: ● HSIC: 8 Kanäle ● SIMPLE: 9 Kanäle ● COLOR 8 BIT: 12 Kanäle ●... - Seite 20 Performer Profile IP Q4 02) Wählen Sie mit UP/DOWN eines der 10 anpassbaren Programme aus. 03) Drücken Sie zur Bestätigung ENTER. Jedes Programm umfasst bis zu 30 anpassbare Szenen. Auf dem Display erscheint: 04) Wählen Sie mit UP/DOWN die gewünschte Szene aus.
-
Seite 21: Play (Wiedergabe)
Performer Profile IP Q4 Wenn beim Hochfahren kein DMX-Signal verfügbar ist, werden ZOOM und FOCUS nicht zurückgesetzt und es ist keine Anpassung dieser Werte möglich. (Das ist nützlich, wenn der Performer in festen Installationen Verwendung findet.) 5.2. Play (Wiedergabe) 01) Navigieren Sie mit UP/DOWN zum Menüpunkt PLAY und drücken Sie ENTER, um das Menü zu öffnen. -
Seite 22: Key (Displaysperre)
Performer Profile IP Q4 05) Scrollen Sie mit UP/DOWN durch die folgenden Untermenüs: 06) Drücken Sie ENTER, um das gewünschte Untermenü zu öffnen. 6.1. Key (Displaysperre) In diesem Menü können Sie die Displaysperre aktivieren. 01) Drücken Sie UP/DOWN, um zwischen ON und OFF zu wechseln. -
Seite 23: Perform
Performer Profile IP Q4 6.3. Perform In diesem Menü können Sie die Leistung des Ventilators einstellen. 01) Drücken Sie UP/DOWN, um zwischen diesen 3 Modi zu wechseln: ● LIVE: Standardmodus. Ein Kompromiss zwischen Ausgabequalität und Geräuschpegel. ● STUDIO: Geräuscharmer Modus. Erzeugt nur einen geringen Geräuschpegel und das Gerät liefert eine moderate Leistung. -
Seite 24: Full Power Cct (Volle Leistung Cct (Korrelierte Farbtemperatur))
Performer Profile IP Q4 01) Nachdem Sie das RESET-Menü aufgerufen haben, wird Folgendes auf dem Display angezeigt: 02) Um das Display zu entsperren und auf das RESET-Menü zuzugreifen, müssen Sie das Passwort eingeben. 03) Drücken Sie UP, DOWN, UP, DOWN in dieser Reihenfolge. -
Seite 25: Xy-Offset
Performer Profile IP Q4 6.8. XY-Offset In diesem Untermenü können Sie die Farbtemperatur kalibrieren. 01) Wechseln Sie mit UP/DOWN zwischen den folgenden 2 Optionen: ● HIDE: Kalibrierung der Farbtemperatur wird deaktiviert ● SHOW: Kalibrierung der Farbtemperatur wird aktiviert Unter 6.7. Full Power CCT (Volle Leistung CCT (korrelierte Farbtemperatur) auf Seite 24 finden Sie weitere Informationen 02) Drücken Sie ENTER, um die Auswahl zu bestätigen. -
Seite 26: Info
Performer Profile IP Q4 8. Info In diesem Menü können Sie die aktuelle Softwareversion und die RDM-Einstellungen des Geräts aufrufen. 01) Wählen Sie mit UP/DOWN zwischen Version und RDM. 02) Drücken Sie zur Bestätigung ENTER. 8.1. Version In diesem Untermenü können Sie die aktuelle Softwareversion sehen. -
Seite 27: Dmx-Kanäle
Performer Profile IP Q4 DMX-Kanäle 8 Kanäle (HSIC) Kanal 1 – Lichtintensität 0–255 Schrittweise Anpassung, von dunkel nach max. Helligkeit Kanal 2 – Farbton CH1 und CH4 müssen geöffnet sein 0–255 Schrittweise Farbtoneinstellung, von 0-100 % Kanal 3 – Farbton Feineinstellung CH1, CH2 und CH4 müssen geöffnet sein... -
Seite 28: Kanäle (Hsic)
Performer Profile IP Q4 160-184 Nicht linearer Dimmer 3 185-209 Nicht linearer Dimmer 4 210-234 Zoom, Fokus, Gobo-Reset 235–255 Keine Funktion 9 Kanäle (HSIC) Kanal 1 – Lichtintensität 0–255 Schrittweise Anpassung, von dunkel nach max. Helligkeit Kanal 2 – Red CH1 muss geöffnet sein... -
Seite 29: Kanäle (Farbe 8 Bit)
Performer Profile IP Q4 12 Kanäle (FARBE 8 BIT) Kanal 1 – Lichtintensität 0–255 Schrittweise Anpassung, von dunkel nach max. Helligkeit Kanal 2 – Red CH1 muss geöffnet sein 0–255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 3 – Green CH1 muss geöffnet sein... - Seite 30 Performer Profile IP Q4 Kanal 9 – Fokus 0–255 Graduelle Anpassung des Fokus, von nah nach fern Kanal 10 – Stroboskop CH1-CH5 müssen geöffnet oder CH6 oder CH7 müssen zwischen 11-255 eingestellt sein Keine Funktion 10-99 Stroboskop-Frequenz, von niedriger nach hoher Frequenz (0-20 Hz)
-
Seite 31: Kanäle (Mode 16 Bit)
Performer Profile IP Q4 17 Kanäle (MODE 16 BIT) Kanal 1 – Lichtintensität 0–255 Schrittweise Anpassung, von dunkel nach max. Helligkeit Kanal 2 - Lichtintensität, Feineinstellung 0–255 Feineinstellung Kanal 3 – Red CH1 muss geöffnet sein 0–255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 4 –... - Seite 32 Performer Profile IP Q4 51-70 3200 K 71-90 3500 K 91-110 4000 K 111-130 4200 K 131-150 4500 K 151-170 5600 K 171-190 6000 K 191-210 6500 K 211-230 7200 K 231–255 8000 K Kanal 13 – Zoom 0–255 Allmähliche Zoomanpassung, von klein zu groß...
-
Seite 33: Reinigung
Performer Profile IP Q4 Reinigung Befolgen Sie die Hinweise, wenn Sie die Linsen und Reflektoren reinigen und begutachten. Verwenden Sie keine Glas/Fensterreiniger für die Linsen (Glas oder Polymer) und Reflektoren. Verwenden Sie keine scheuernden Materialien wie Stahlwolle. Ersetzen Sie die Linsen, wenn sie sichtbare Schäden aufweisen (Risse oder tiefe Kratzer), die die Qualität der Ausgabe beeinträchtigen können. -
Seite 34: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Performer Profile IP Q4 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 35: Fehlersuche
02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die interne Sicherung. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 36 Performer Profile IP Q4 Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Einer oder mehrere Das Gerät erhält keinen Strom. eingeschaltet ist und dass die Kabel Scheinwerfer angeschlossen sind. funktionieren ● Geben Sie das Gerät an Ihren Hauptsicherung durchgebrannt.
-
Seite 37: Technische Daten
Performer Profile IP Q4 Technische Daten Modell: Showtec Performer Profile IP Q4 Eingangsspannung: 110-240 V AC, 50/60 Hz Leistungsaufnahme: 300 W @ FO DMX-Verbindung: 30 Stück Abmessungen: 650 x 340 x 575 mm (LxBxH) Gewicht: 13,74 kg Bedienung und Programmierung:... -
Seite 38: Abmessungen
Performer Profile IP Q4 Abmessungen Bestellnummer: 33111... - Seite 39 Performer Profile IP Q4 Bestellnummer: 33111...
- Seite 40 ©2019 Showtec...
