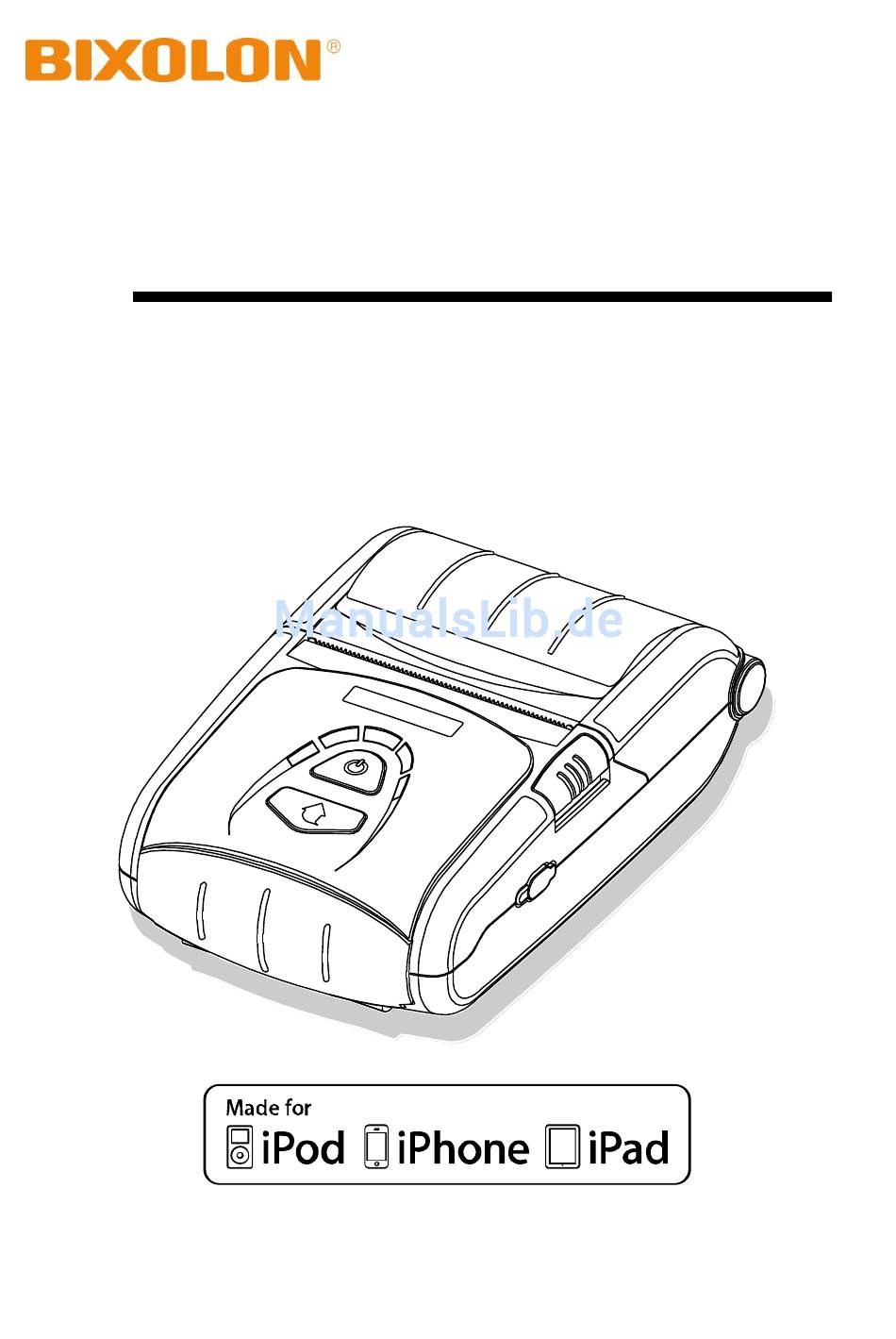

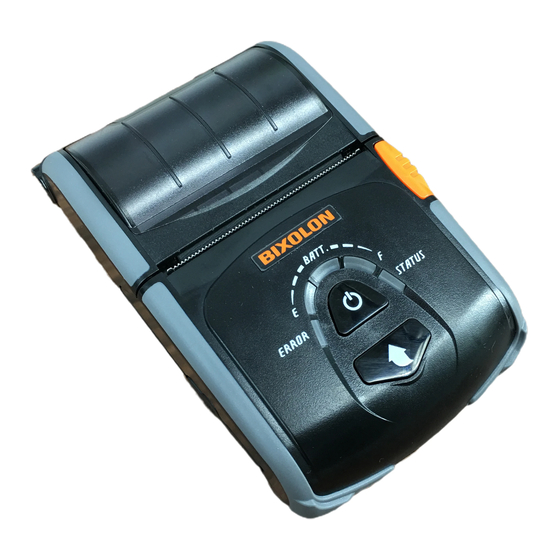

- Seite 1 Benutzerhandbuch SPP-R200II Mobiler Drucker Rev. 1.03 http://www.bixolon.com...
-
Seite 2: Inhaltsverzeichnis
SPP-R200II ■ Inhaltsverzeichnis ※ Informationen zum Handbuch und Sicherheitsmaß nahmen ······························· 3 1. Inhaltsbestätigung ······················································································· 10 2. Teilebezeichnungen ····················································································· 11 3. Installation und Betrieb ················································································ 12 3-1 Einlegen des Akkus ··················································································· 12 3-2 Aufladen des Akkus ··················································································· 12 3-2-1 Verwendung des Akkuladegeräts ···························································· 12 3-2-2 Verwendung der Einzel-Ladestation (Optional) ··········································... -
Seite 3: Informationen Zum Handbuch Und Sicherheitsmaß Nahmen
Dieses Handbuch bietet Informationen über jede Zeichencodeseite, die mit diesem Produkt verwendet werden kann. BIXOLON unternimmt laufende Bemühungen um die Verbesserung und Aufrüstung der Funktionen und Qualität aller Produkte. Die folgenden Produktdaten und/oder Inhalte des Benutzerhandbuchs unterliegen Ä nderungen ohne vorherige Ankündigung. -
Seite 4: Sicherheitshinweise
SPP-R200II ■ Sicherheitshinweise Befolgen Sie die folgenden Sicherheitshinweise bei der Verwendung des Gerätes, um Gefahren und Materialschäden vorzubeugen. WARNUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu schweren Personenverletzungen oder tödlichen Unfällen kommen. Verbinden Sie nicht mehrere Produkte mit einer einzigen Verwenden Sie ausschließ... - Seite 5 SPP-R200II ACHTUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu leichten Verletzungen oder Schäden am Gerät kommen. Wenn Sie aus dem Drucker Rauch aufsteigen sehen oder Bewahren Sie das Antikondensationsmittel fü r Kinder am Drucker einen ungewö hnlichen Geruch oder ein unzugänglich auf.
-
Seite 6: Sicherheitsmaß Nahmen In Bezug Auf Den Akku
Ü berhitzen, einem Entzünden und/oder einer Explosion des Akkus führen können. 3. Der Akku darf nur mit dem angegebenen Ladegerät (optional erhältlich) von BIXOLON geladen werden. Die Verwendung eines anderen und/oder modifizierten Ladegeräts kann zu Ü berhitzen, Entzünden und/oder Explosion des Akkus führen. - Seite 7 SPP-R200II 10. Der Akku darf nicht mit einem spitzen Gegenstand eingestochen oder schweren Stöß en, ausgesetzt werden. Es dürfen keine schweren Gegenstände auf dem Akku abgelegt werden. Anderenfalls könnte es zu einem Ü berhitzen, Entzünden und/oder einer Explosion des Akkus durch einen internen Kurzschluss kommen.
- Seite 8 SPP-R200II Vorsicht 1. Verwenden oder lagern Sie den Akku nicht in Bereichen, die hohen Temperaturen oder direkter Sonneneinstrahlung ausgesetzt sind, wie z. B. im Fahrzeuginneren. Anderenfalls kann es zur Ü berhitzung und/oder Entzündung des Akkus kommen. Darüber hinaus verschlechtern sich die Leistung und die Lebensdauer des Akkus.
-
Seite 9: Empfehlungen
Patenthaftbarkeit. Dieses Handbuch wurde mit äuß erster Sorgfalt erstellt, kann jedoch Fehler und/oder Auslassungen enthalten. BIXOLON Co., Ltd. ist nicht haftbar für Schäden, die aus der Verwendung der in diesem Handbuch enthaltenen Informationen resultieren könnten. BIXOLON Co., Ltd. und dessen angeschlossene Unternehmen sind nicht haftbar (ausgenommen USA) für Schäden, Verluste, Kosten und/oder Ausgaben, die aus einem... -
Seite 10: Inhaltsbestätigung
SPP-R200II 1. Inhaltsbestätigung Die folgenden Posten sollten im Lieferumfang des Druckers enthalten sein. Wenden Sie sich an den Händler, bei dem Sie das Produkt erworben haben, wenn Posten beschädigt sein sollten oder fehlen. ※ Grundlegende Komponenten SPP-R200II Akku Akkuladegerät Papier Netzkabel Gü... -
Seite 11: Teilebezeichnungen
SPP-R200II 2. Teilebezeichnungen • Vorderseite Papierabdechung Netztaste Taste für Papierzufuhr Tasten zum Ö ffnen MSR-Abdeckung • Rü ckseite Loch für Montage von Gürtelschlaufe/Gürtelclip Akku Schnittstellenabdec kung Kabelanschluss Netzanschluss - 11 - Rev. 1.03... -
Seite 12: Installation Und Betrieb
4) Das Ladegerät an den Netzanschluss anschließ en. VORSICHT Der Drucker kann beschädigt werden, wenn ein anderes Ladegerät als das von BIXOLON bereitgestellt verwendet wird. BIXOLON ist für derartige Schäden nicht haftbar. (Die Spannungs- und Strombemessungen von Drucker und Akkuladegerät müssen aufeinander ausgerichtet sein.) -
Seite 13: Verwendung Der Einzel-Ladestation (Optional)
① VORSICHT Der Drucker kann schwer beschädigt werden, wenn ein anderes Ladegerät als das von BIXOLON genehmigte verwendet wird. BIXOLON übernimmt keine Haftung für derartige Schäden. WARNING Schalten Sie den Drucker erst aus, bevor Sie die Druckerbatterie aufladen. - 13 -... -
Seite 14: Verwenden Der Einzel-Dockingstation (Optional)
SPP-R200II 3-2-4 Verwenden der Einzel-Dockingstation (Optional) 1) Schalten Sie den Drucker aus. 2) Schieben Sie den Drucker wie in der Abb ildung in die Einzel-Dockingstation. 3) Drücken Sie den Drucker hinein, bis dies er hörbar einrastet. 4) Das Laden beginnt, wenn der Drucker ei ngesetzt ist. - Seite 15 SPP-R200II 3-2-5-2 Laden des Akkus (Drucker) 1) Fixieren Sie die Batterien mit den Batt eriehäkchen am Vierfach-Batterielade gerät wie in der Abbildung zu sehen. 2) Setzen Sie den Akku ein, bis dieser m it einem Klickgeräusch einrastet. 3) Der Ladevorgang beginnt, sobald der Akku vollständig eingelegt ist.
-
Seite 16: Einlegen Des Papiers
SPP-R200II 3-3 Einlegen des Papiers 1) Drücken Sie auf die Taste für das Ö ffnen, um die Papierabdeckung zu öffnen. 2) Legen Sie das Papier wie im Bild dargestellt ein. (Falls vorhanden, entfernen Sie die Pappe einer verbrauchten Papierrolle.) 3) Achten Sie darauf, das Papier richtig auszurichten. -
Seite 17: Verwenden Der Gürtelschlaufe
SPP-R200II 3-4 Verwenden der Gü rtelschlaufe 1) Setzen Sie die Schraube der Gürtelschlaufe in das Loch der Gürtelschlaufe ein. Gürtelschlaufe Münze 2) Ziehen Sie das Loch der Gürtelschlaufe mithilfe einer Münze wie im Bild dargestellt an. Gürtel 3) Ö ffnen Sie den Klettverschluss der Gürtelschlaufe. -
Seite 18: Verwenden Des Gürtelclips (Optional)
SPP-R200II 3-5 Verwenden des Gü rtelclips (Optional) 1) Setzen Sie die Schraube des Gürtelclips in das Befestigungsloch des Gürtelclips ein. Münze Gürtelclip 2) Ziehen Sie die Schraube des Gürtelclips mit einem Gegenstand, wie z. B. einer Münze, fest (siehe Abbildung). -
Seite 19: Verwenden Des Futterals (Optional)
SPP-R200II 3-6 Verwenden des Futterals (Optional) 1) Obere Abdeckung öffnen. 2) Schieben Sie den Drucker in der Richtung in das Futteral ein, die in der Abbildung dargestellt ist. 3) Schließ en Sie den Klettverschluss. 4) Bringen Sie es an der Schlaufe auf der Rückseite des Futterals am Gürtel an. -
Seite 20: Verwendung Der Schutzhülle (Optional)
SPP-R200II 3-7 Verwendung der Schutzhü lle (Optional) 1) Obere Abdeckung öffnen. 2) Drucker wie links gezeigt in Schutzhülle einschieben. 3) Klettband schließen. 4) Bringen Sie es am Gürtel mit Hilfe der Schnalle auf der Rückseite der Schutzhülle an. Gürtel 5) Bei Verwendung des Druckers die Papierausgabe wie dargestellt öffnen. -
Seite 21: Verwendung Der Kfz-Halterungsschale (Optional)
SPP-R200II 3-8 Verwendung der KFZ-Halterungsschale (Optional) 1) Bauen Sie die KFZ-Halterungsschale zusammen. 2) Passen Sie die Fahrzeughalterung richtig an, setzen Sie die Saugplatte auf das Glas und ziehen Sie am Hebel, um die Position zu fixieren. (Nehmen Sie die Montage auf dem Armaturenbrett mittels Polsterung vor). -
Seite 22: Verwenden Des Bedienfelds
SPP-R200II 3-9 Verwenden des Bedienfelds • Netztaste Ü ber diese Taste wird der Drucker ein- und ausgeschaltet. Bei ausgeschaltetem Drucker wird der Drucker eingeschaltet, wenn diese Taste für etwa 2 Sekunden gedrückt wird. Bei eingeschaltetem Drucker wird der Drucker ausgeschaltet, wenn diese Taste für etwa 2 Sekunden gedrückt wird. -
Seite 23: Verwenden Der Msr
SPP-R200II 3-10 Verwenden der MSR 1) Drücken Sie auf die MSR-Abdeckung, um diese zu öffnen. 2) Legen Sie die Karte wie im Bild dargestellt ein und ziehen Sie in die Richtung des Pfeils. (Beide Richtungen sind möglich.) 3) Schließ en Sie nach der Verwendung die MSR-Abdeckung wieder, indem Sie diese zudrücken. - Seite 24 SPP-R200II • Beispiel fü r Selbsttest (fü r Bluetooth) Firmware version : V01.00 STOB 050412 : 128K Bytes Butter Capacity : 100% Print Density Serial Interface - Baud rate : 115200 bps Data bits : 8 bits Parity : None...
- Seite 25 å ç ê ë è ïîìÄ Å É æ Æ ô ö ò û ù ÿ Ö Ü ¢ £ ¥ P t ƒ á í ó ú ñ Ñ - System Name : SPP-R200II ç ê ë è ïîìÄ Å É æ Æ ô ö ò û ù ÿ Ö Ü ¢ £ ¥ P t ƒ á í ó ú ñ Ñ ª...
-
Seite 26: Etikettendruckfunktion
SPP-R200II 5. Etikettendruckfunktion 5-1 Einstellung der Etikettenfunktion Etikettenpapier und Schwarzmarkierungspapier im Betriebszustand Etikettendruck verfügbar. • Schritte bei der Einstellung 1) Schalten Sie den Stromschalter des Druckers ein. 2) Ö ffnen Sie die Papierabdeckung und halten Sie die Taste Papierzufuhr mindestens zwei Sekunden lang gedrückt. -
Seite 27: Einstellung Des Ios Mfi-Modus' (Optional)
SPP-R200II 6. Einstellung des iOS MFi-Modus‘ (optional) Dieses Produkt unterstützt den MFi-Modus für die Bluetooth-Kommunikation mit iOS- Geräten (nur für Modelle mit MFi-Unterstützung) • Aktivieren und Deaktivieren des MFi-Modus’ 1) Schalten Sie den Drucker ein. 2) Ö ffnen Sie die Papierabdeckung und halten Sie gleichzeitig die Power-Taste und die Taste für die Papierzufuhr (Feed-Taste) länger als 2 Sekunden lang gedrückt. -
Seite 28: Anschluss Der Peripheriegeräte
2) Schließ en Sie das Schnittstellenkabel (op tional) ② an den Kabelanschluss des Dru ckers an. HINWEIS Verwenden Sie nur Kabel (optional) von BIXOLON (USB, seriell). ① 3) Schließ en Sie das Schnittstellenkabel an den USB-Anschluss des Geräts an ②... -
Seite 29: Reinigung Des Druckers
Druckerlebensdauer kann verkürzt werden, wenn der Kopf nicht regelmäßig gereinigt wird. Warnung • Verwenden Sie ausschließ lich trennfolienfreies Papier von BIXOLON. Eine Verwendung von anderem Papier hat das Erlöschen der Gewährleistung zur Folge. • Verwenden Sie ausschließlich den Reinigungsstift (PCP-R200II) von BIXOLON zur Reinigung. -
Seite 30: Anhang
SPP-R200II 9. Anhang 9-1 Technische Daten Posten Beschreibung Druckmethode Thermodruck Druckgeschwin 90 mm/Sek. (Quittungspapier), 80 mm/Sek. (trennfolienfreies digkeit Papier) Auflösung 203 DPI Papierzufuhr Leichtes Papierladen Zeichengröß e Schriftart A: 12 × 24 Schriftart B: 9 × 17 Schriftart C: 9 × 24... -
Seite 31: Zertifizierung
• Die Akkuanschlüsse dürfen nicht in Kontakt mit Metallen kommen, wie beispielsweise Schmuck. • Es sind von Mobilfunkherstellern oder von BIXOLON genehmigte und empfohlene Lithium-Sekundärzellen zu verwenden. • Der Akku darf nicht auseinandergebaut, zerdrückt oder eingestochen werden. • Der Akku darf nicht fallengelassen oder starken Stößen ausgesetzt werden. -
Seite 32: Empfehlungen Fü R Das Laden
Bildschirmarbeitsplatz vorgesehen. Um störende Reflexionen am Bildschirmarbeitsplatz zu vermeiden darf dieses Prudukt nicht im unmittelbaren Gesichtsfeld platziert werden. 9-3 Etikettarten Die bei diesem Produkt eingesetzten Etiketten bestehen aus den folgenden Materialien: • BIXOLON-Logo: PC • Bemessungsetikett: PP • Andere Etiketten: PET - 32 -...
