Anordnung der Rackmontagewinkel
Eine Kombination aus bis zu drei Audio- Netzwerkschnittstellen kann in einem einzelnen 19-Zoll-Rackfach montiert werden.
Die verstellbaren Rackmontagewinkel unterstützen die Montage in einem standardmäßigen Geräte-Rack oder unter einem
Tisch.
Montage in einem standardmäßigen 19-Zoll-Rack

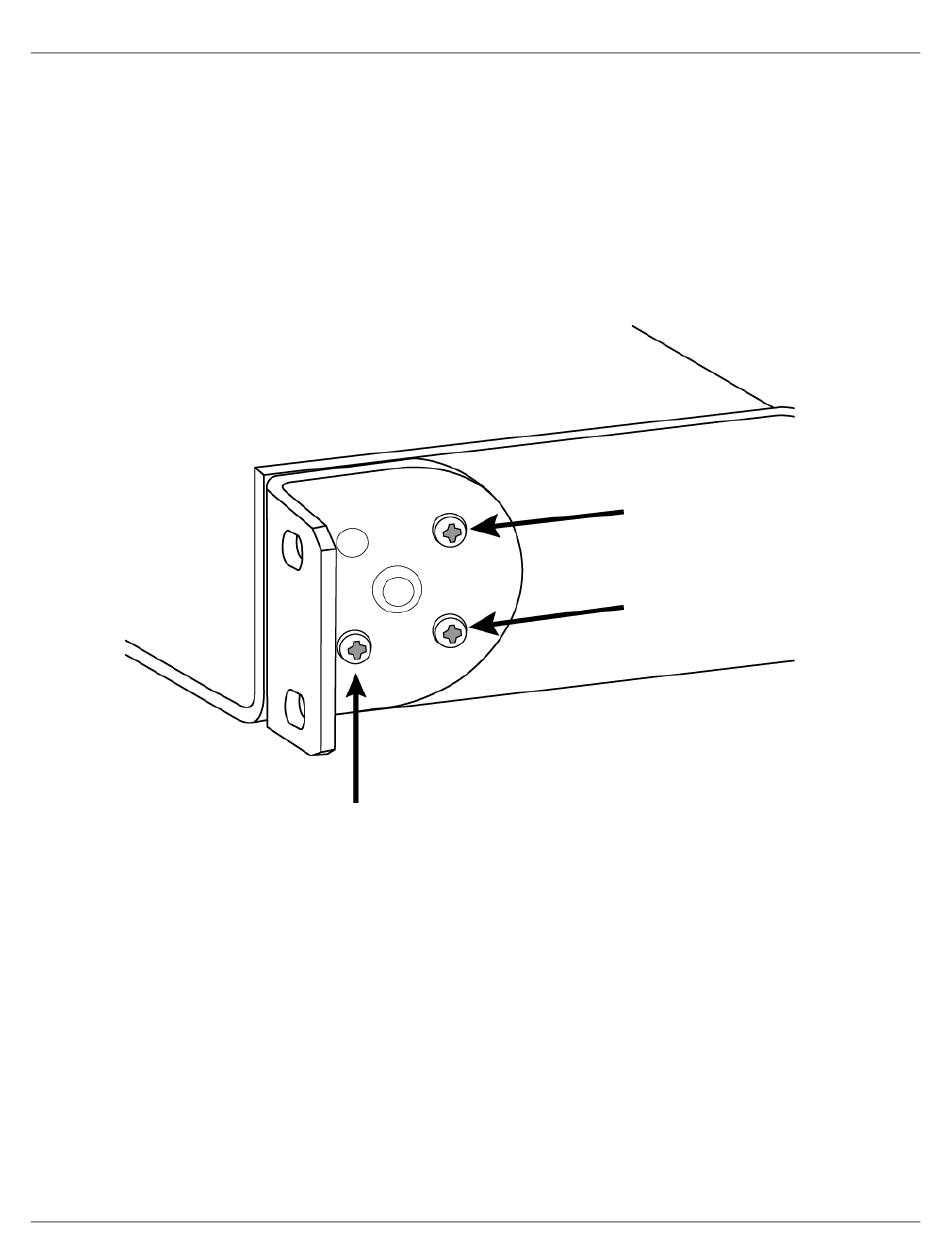

1. Die Montagewinkel mit den Befestigungslöchern nach vorne zeigend ausrichten.
2. Die 3 Schrauben anbringen, die den Montagewinkel wie dargestellt am Fach halten.

Untertisch-Montage

1. Die Montagewinkel mit den Befestigungslöchern nach oben zeigend ausrichten.
2. Die 3 Schrauben anbringen, die den Montagewinkel wie dargestellt am Fach halten.
