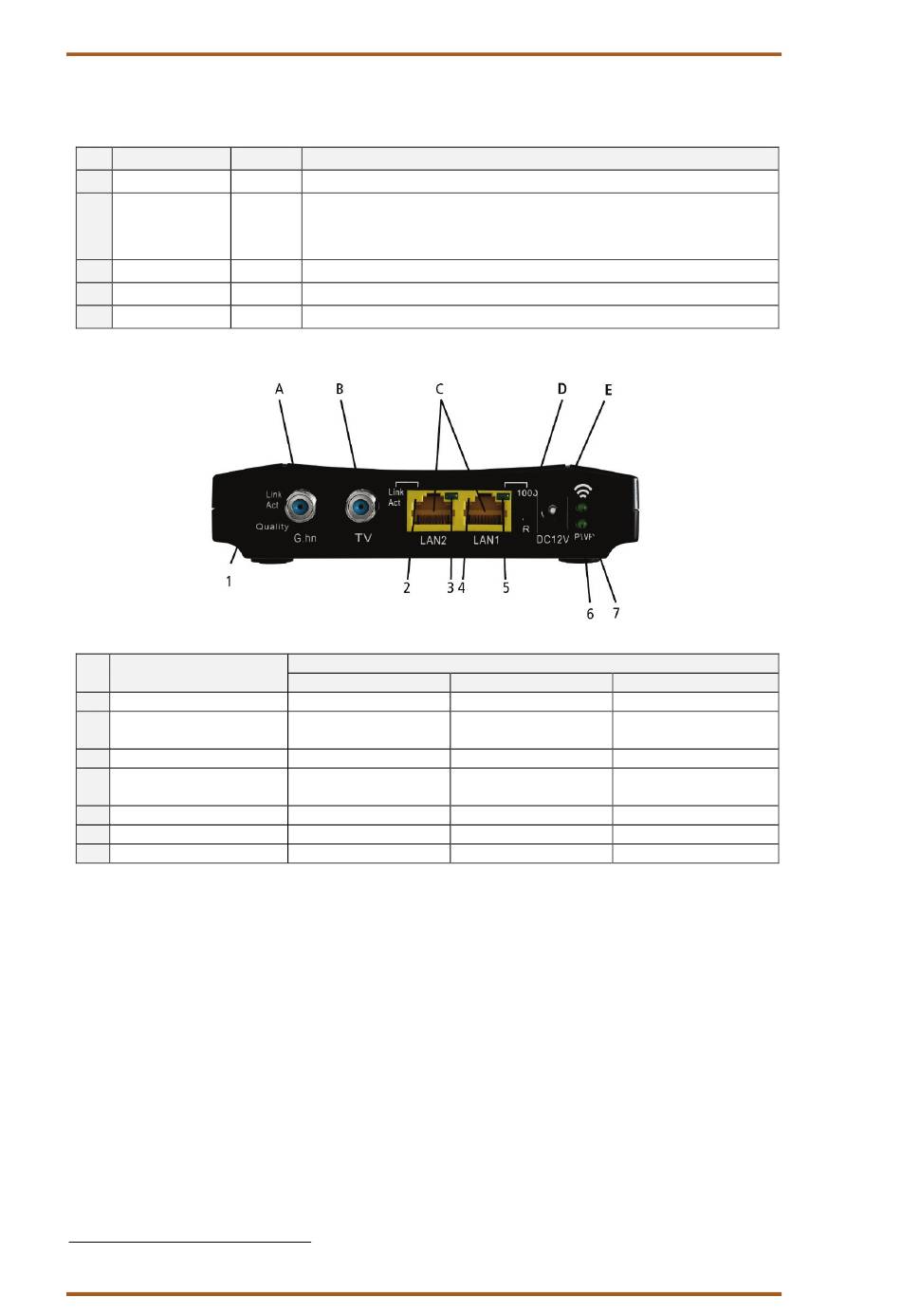

1.3. Anschlüsse und LED Anzeigen auf der Rückseite
Anschluss / Taste
A G.hn
B TV
C LAN1/LAN2
D 1 R
E DC12V
LED
1 Link/Act | Quality
2 LAN2 Link/Act
3 LAN2 1000
4 LAN1 Link/Act
5 LAN1 1000
6 1 WiFi
7 PWR
Die LED 1 zeigt auch die Qualität der EoC-Verbindung:
1 Nur EoC 2-11
6
Typ Funktion
F Anschluss für die Antennensteckdose (siehe auch 3.5.4 auf Seite 18)
F Anschluss für ein TV-Gerät
Nur wenn das EoC am TV-Anschluss einer CATV-Antennensteckdose
angeschlossen ist. Nicht bei SAT-oder Multimedia/Data-Antennensteckdosen
RJ-45 Anschluss für Ethernet-fähige Geräte
– Reset-Taste (Werkseinstellungen)
DC Verbindung zum Steckernetzteil
Status
An
Verbunden
Verbunden
1000 Mbps
Verbunden
1000 Mbps
WiFi ein
Stromversorgung an
2020-01-08 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
Blinkt
Empfang/Senden
Empfang/Senden
N/A
Empfang/Senden
N/A
Empfang/Senden
N/A
Grün: Hoch
Orange: Mittel
Rot: Niedrig
Aus
Keine EoC-Verbindung
Verbindung getrennt
oder Link fehlgeschlagen
100 Mbps
Verbindung getrennt
oder Link fehlgeschlagen
100 Mbps
WiFi aus
Stromversorgung aus
