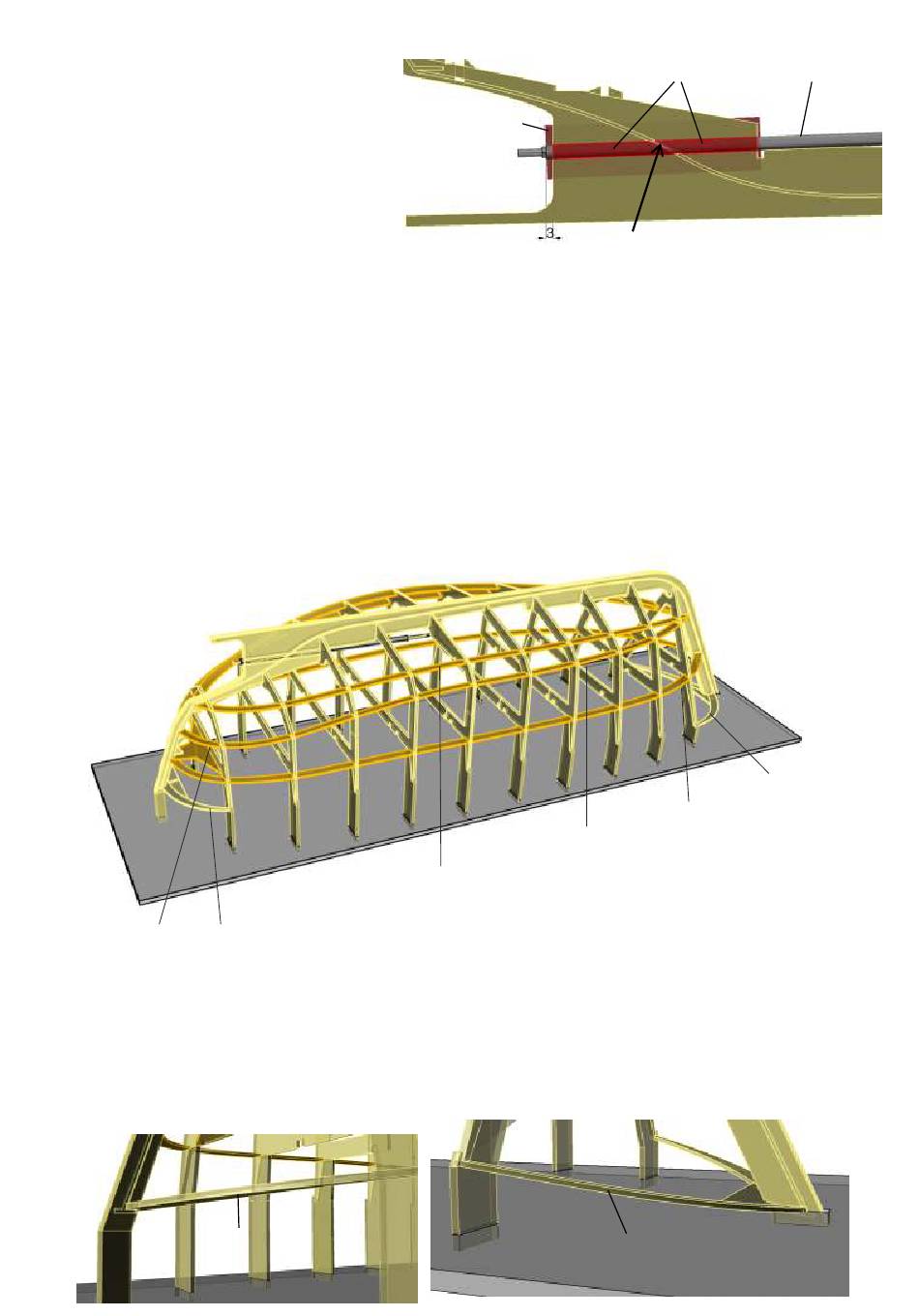

Bild 2
Die Welle ohne Spalt zwischen die beiden Kielteile
einlegen. Der Überstand des Wellenrohrs beträgt hinten
3,0 mm.
Die Welle mit den Verschlussplatten 18 mittig im Kiel
ausrichten und auf einer Seite mit Klebestreifen fixieren.
Das Bauteil mit dem Klebestreifen nach unten auf eine
ebene Fläche legen, eine Verschlussplatte wieder
abnehmen, Klebstoff (2K-Kleber) in den Spalt geben
und mit Verschlussplatte 18 abdecken. Teil 18 darf vorn
und hinten nicht überstehen.
Nach dem Aushärten das Bauteil umdrehen, den
Klebestreifen entfernen und Teil 18 auf der anderen
Seite einkleben. Auf der ebenen Unterlage bis zum
Aushärten belassen.
Nach dem Aushärten die Teile 18 plan mit dem Kiel
verschleifen. Aus der Depronhelling die
ausgeschnittenen Teile herausdrücken.
Bild 3
Die Spanten in die vorgesehenen Schlitze des Kiels stecken. Das Gerippe in die Depronhelling einstecken. Alle Holzverbindungen mit
Holzleim verkleben. Die Helling auf einer ebenen Fläche bis zum Aushärten des Klebstoffs belassen. Achten Sie darauf, dass alle
Hilfsspanten auf der Unterlage aufstehen. Eventuell das Gerippe bis zum Aushärten beschweren.
Das Wellengewinde mit Klebestreifen vor Klebstoff schützen oder die Welle ausbauen. Die Ruderhacke mit Teil 16 verstärken.
Die Zugstrebe 19 auf den Zapfen der Kielmittelteile 13 stecken und in den Aussparungen mit Spant 1 verkleben.
Bild 3
19
Ausschnitte und verkleben Sie sie mit den Spanten. Bis zum Aushärten das Gerippe mit geeigneten Gewichten
beschweren. Die Verstärkungen 22.1 und 22.2 dienen der Formgebung der Bordwände unterhalb der Handläufe. Stecken Sie die
Verstärkung 22.1 in Spant 10 und legen Sie ihn vorn auf die Depronplatte auf (siehe Bild 5). Die Verstärkung 22.2 in Spant 1
stecken und oberhalb der Ausschnitte für den Handlauf an den Kiel kleben (siehe Bild 4). Beide Verstärkungen an die Spanten
kleben. Schleifen Sie die Außenkanten der Spanten und Stringer leicht schräg, so dass die Bordwände sauber aufliegen.
Bild 4
3
2
1
22.2
er vollständig eingeschoben ist. Am Kiel vorn und hinten in die Ausschnitte
stecken. Nachdem beide Seiten eingeschoben sind, die Stringer mit den Spanten
verkleben. Stecken Sie nun die beiden Kimm- und Bodenstringer 21 und 20 in die entsprechenden
22.2
Klebestreifen
Bild 2
7
6
5
21
4
20
der Spanten stecken. Beginnen Sie vorn und schieben
den Stringer gleichmäßig Stück für Stück in die Aussparungen, bis
1
Spalt
10
9
22.1
8
22
Bild 3, 4, 5
Den Decksstringer 22 in die Ausschnitte
22.1
Welle
Bild 5
