6. Posizionare i serbatoi nell'apposita area frontale del-
la stazione nell'ordine indicato in figura. Per fissarli
assicurarsi del corretto allineamento di ciascuno con
la rispettiva staffa/raccordo ed effettuare un leggera
pressione in senso rettilineo verso la stazione.
2.

Descrizione dell'apparecchio

1 2 3
14
13
12
11
10
9

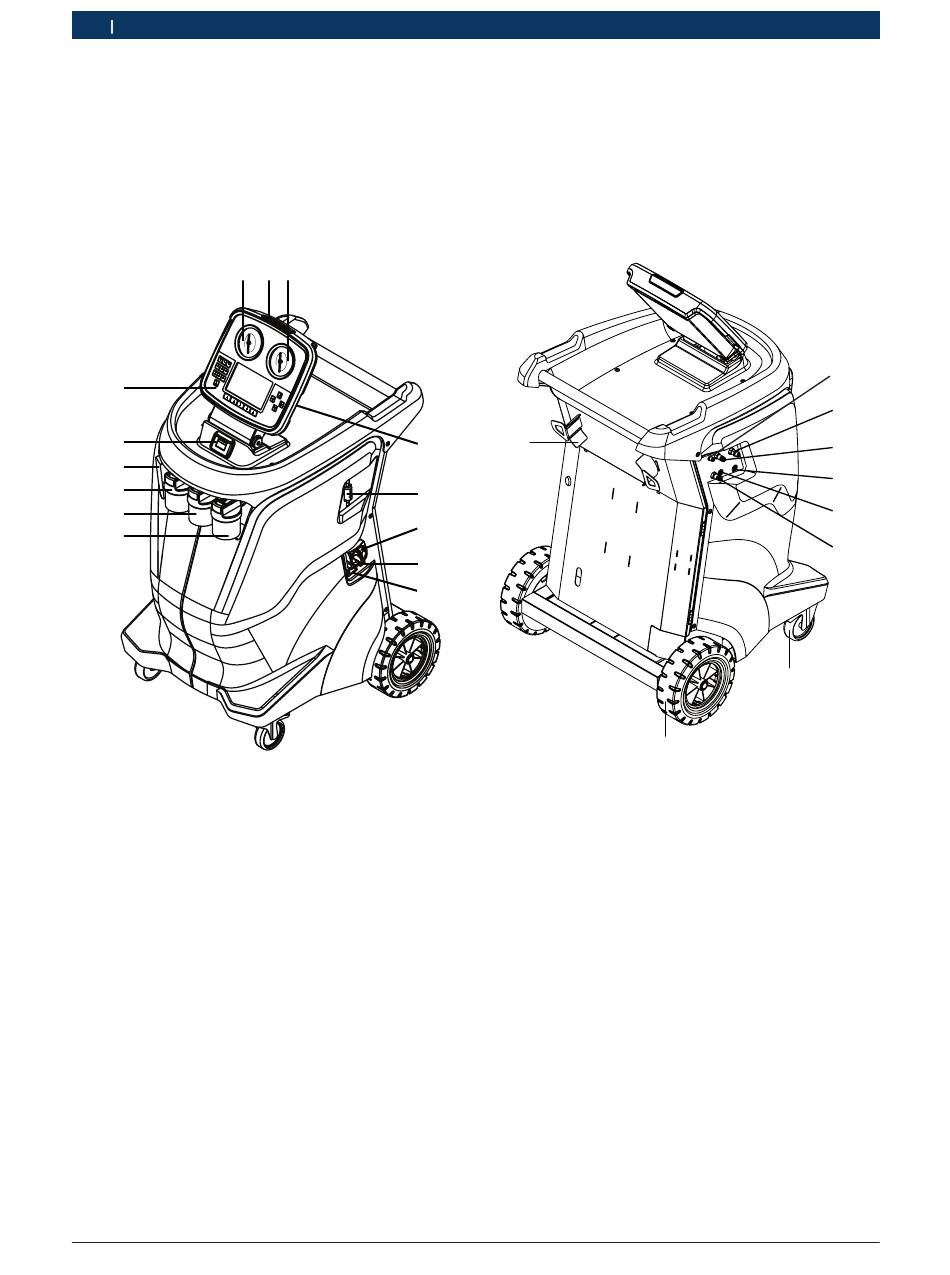

Fig. 5: ACS 863-OE
1 Manometro bassa pressione (LP)
2 Allarme visivo
3 Manometro alta pressione (HP)
4 2 x Porta USB 2.0
5 Filtro analizzatore refrigerante
6 Interruttore principale
7 Fusibile ripristinabile
8 Presa di alimentazione
9 Serbatoio liquido di contrasto UV
10 Serbatoio olio nuovo (POE)
11 Serbatoio olio nuovo (PAG)
12 Serbatoio olio esausto
13 Stampante
14 Pannello di comando e visualizzazione (HMI)
|
SP00D00619 2018-06-01
9
4
5
6
7
8
Fig. 6: ACS 863-OE
1 Porta ingresso N2H2 o N2 max 14 bar (1.4 MPa)
2 Attacco di lavaggio (alta pressione*)
3 Attacco di lavaggio (bassa pressione*)
4 Attacco per tubo di servizio (alta pressione*)
5 Attacco per tubo di servizio (bassa pressione*)
6 Porta di uscita recupero refrigerante contaminato
7 Ruote anteriori con freno di stazionamento
8 Ruote posteriori
9 Supporto avvolgi tubi
(*) max 25 bar (2.5 MPa)
1
2
3
4
5
6
7
8
