BESCHREIBUNG

Die Schlauchpumpe SR25.X-X ist trockenlaufsicher und selbstansaugend. Sie besteht aus drei
kompakten Baugruppen:
•
Synchronmotor,
•
Getriebeeinheit mit Rücklaufsperre und
•
Pumpenkopf.
Die geringe Drehzahl von 1-5 U/min der zwei Schlauchandruckrollen aus PVDF und der Novopren-
Schlauch gewährleisten bei guter mechanischer und chemischer Beständigkeit eine lange Standzeit.
Hinweis
Schlauchwechsel sind durch die Verwendung eines konfektionierten Schlauchsets einfach und ohne
Zuhilfenahme von Werkzeug durchzuführen. Die schraubbaren Schlauchverbindungen DN4/6
ermöglichen auch den Anschluss von Teflon-Schlauch.
Die Schlauchpumpe kann wahlweise mit 230 V/50 Hz oder 115 V/60 Hz betrieben werden.
Gefahr
Folgende Einbauvarianten sind möglich:
•
Typ SR25.X zum Einbau in eine Frontplatte
•
Typ SR25.X-G, eingebaut in ein Wandaufbaugehäuse und
•
Typ SR25.X-W, mit Haltewinkel
Metrische Angaben sind gerundet. Inch Angaben dienen nur zur Referenz. Im Zweifelsfall gelten die Werte der metrischen Einheiten.

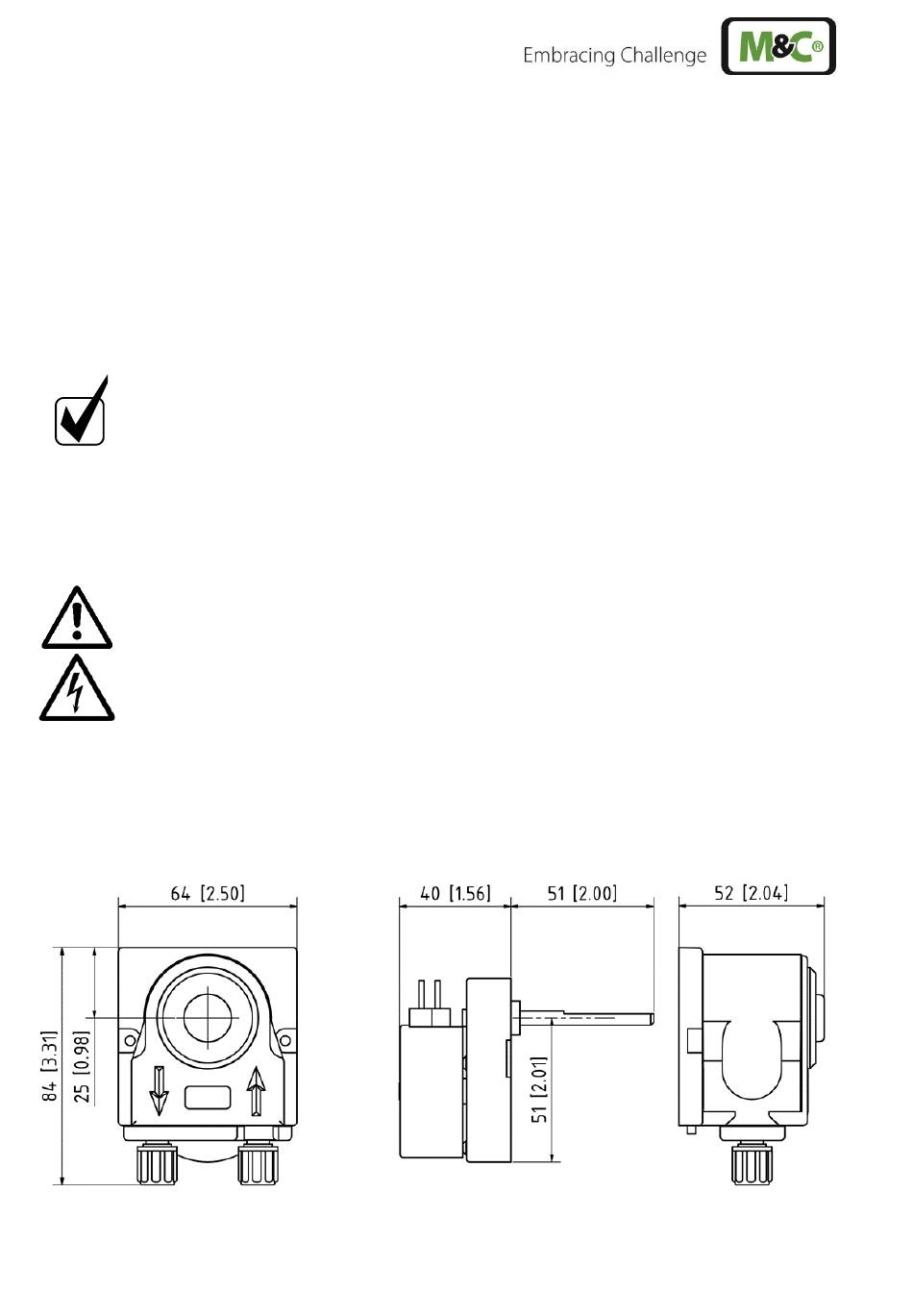

Abbildung 1 Abmessungen SR25.X

10
Vor der Förderung unbekannter Medien ist die Verträglichkeit des
Schlauchmaterials zu prüfen.
Typ SR25.X hat offenliegende elektrische Leitungen!
Lebensgefahr durch Stromschlag!
Die nicht benutzte Leitung muss sicher isoliert werden, vorzugsweise
auf eine dritte freie Klemme.
