Inhaltszusammenfassung für COMAG SL 65

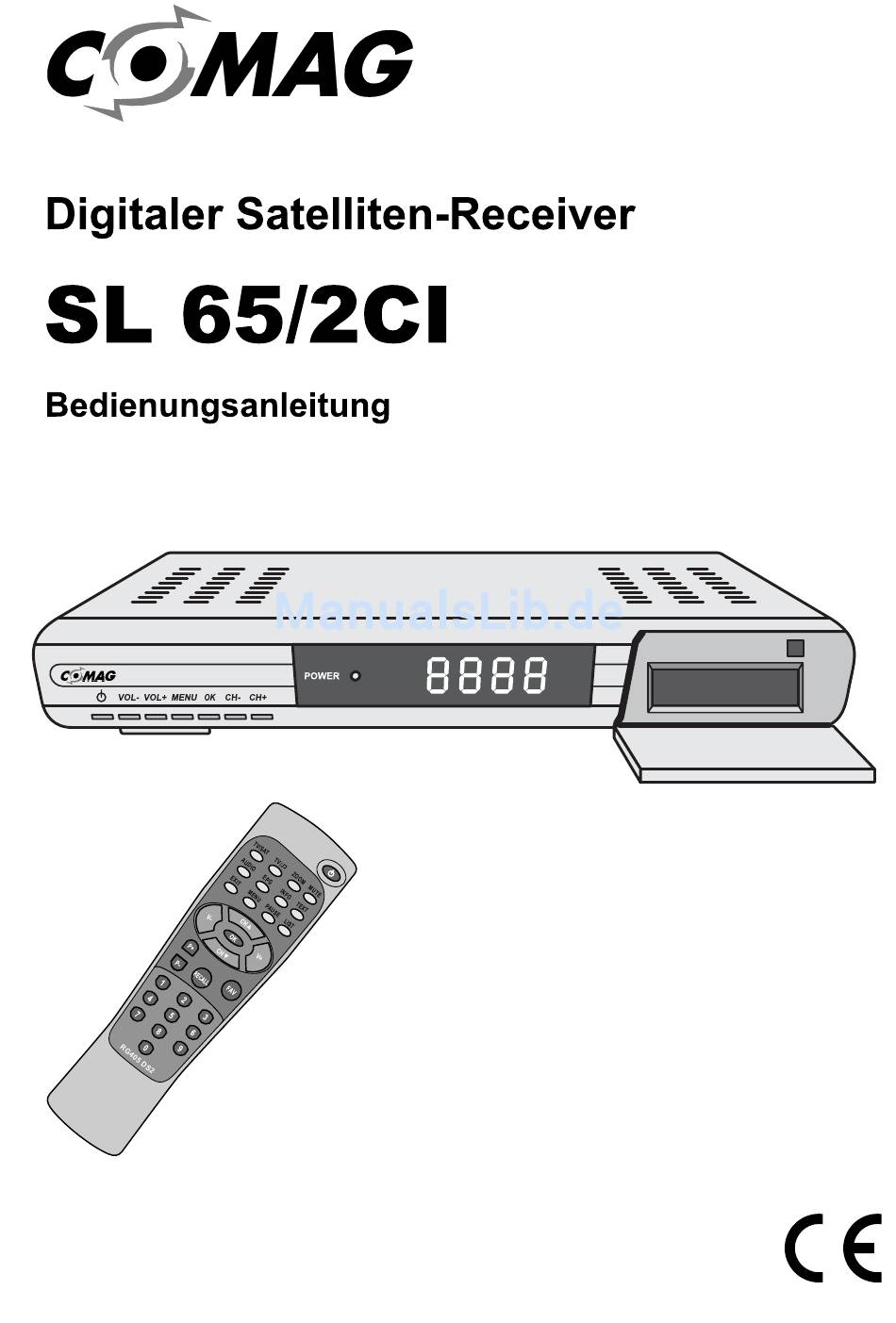

- Seite 1 SL 65 / 2 CI Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung.
- Seite 3 Geräteübersicht SL-65/2CI Receiver Vorderseite 11 11 Receiver Rückseite LNB IN +13/18V 300mA Max 100- Internal F1 50/60Hz T2AL 250V sumption:20W MA COAXIAL S-VHS Fernbedienung TV/SAT ZOOM MUTE AUDIO INFO TEXT EXIT MENU PAUSE LIST RG405 DS2...
-
Seite 4: Geräteübersicht
Geräteübersicht Die Receiver Vorderseite LED-Display Zeigt Programmplatz oder Zeit an – Infrarotempfänger für die Signale der Fernbedienung LED POWER LED leuchtet, wenn der Receiver eingeschaltet oder im Standby-Betrieb ist Bestätigen MENU Hauptmenü aufrufen VOL+ Lautstärke anheben Cursor-Bewegung rechts Lautstärke senken VOL–... -
Seite 5: Die Fernbedienung
Die Fernbedienung STANDBY Einschalten und Standby-Betrieb ZOOM Bild vergrößern MUTE Ton-Stummschaltung INFO Anzeige der Empfangsdaten des aktuellen Programms TEXT Teletext LIST Favoritenliste (Gruppen) PAUSE Standbild Lautstärke anheben/Cursor-Bewegung rechts Menü oder Menüpunkt bestätigen Wechsel zum nächst niedrigeren Programmplatz/ Cursor-Bewegung abwärts Favoritenliste aufrufen RECALL Wechsel auf das zuvor gewählte Programm 0 –... - Seite 6 Digitaler Satelliten-Receiver SL 65/2CI Bedienungsanleitung Version 1.4 Stand 31.08.2005...
-
Seite 7: Vorwort
Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen, • sicheren und • vorteilhaften Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass Bediener des Receivers über allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik verfügen. Jede Person, die diesen Receiver •... -
Seite 8: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteübersicht .................. 2 Die Fernbedienung ................3 Vorwort ....................5 Gestaltungsmerkmale ..............5 Inhaltsverzeichnis................6 Sicherheitshinweise ................. 8 Grundlegende Sicherheitshinweise..........8 Erläuterung der Sicherheitshinweise ..........10 Bestimmungsgemäßer Gebrauch............. 10 Lieferumfang ................... 11 Beschreibung.................. 12 Receiver anschließen ..............15 LNB-Kabel montieren ............... 16 Anschluss mit SCART-Kabel............ - Seite 9 Hinzufügen eines nicht vorprogrammierten, neuen Satelliten und Suchlauf auf diesem Satelliten ............41 Systemeinstellung ändern ..............43 Kindersicherung/PIN-Code............... 45 DiSEqC-Motoreinstellung ..............46 Prog. beim Einschalten..............46 Werkseinstellung ................46 Akustisches Signal zum Ausrichten der Satelliten-Antenne..... 46 Software-Update via Satellit ............. 47 Spielen....................
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. - Seite 11 • Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen, oder mit der Antennen-Anlage spielen. • Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere. Richtiger Standort • Stellen Sie den Receiver auf eine feste, ebene Unterlage. • Vermeiden Sie die Nähe von: - Wärmequellen, wie z.
-
Seite 12: Erläuterung Der Sicherheitshinweise
Entsorgen Werfen Sie den digitalen Satelliten-Receiver und die Batterien keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Geben Sie verbrauchte Batterien bei einer Sammelstelle ab. Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! -
Seite 13: Lieferumfang
Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung Digitaler Satelliten-Receiver SL-65 2CI Fernbedienung optional (nicht im Lieferumfang): CI-Modul 2 Batterien Typ LR 03/AAA/1,5 V SCART-Kabel... -
Seite 14: Beschreibung
Beschreibung Mit dem Receiver können Sie digitale Satelliten-Programme über eine Satelliten-Antenne empfangen. Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert. Die Satelliten-Antenne muß auf den gewünschten Satelliten ausgerichtet sein. Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten. - Seite 15 • Sirius2 5E • Astra2 28E • EutelSatW2 16E • HispaSat 30W • NileSat101 7W • ArabSat 2 26E Weitere Ausstattungsmerkmale: • Common Interface (CI) - Schacht zum Empfang von verschlüsselten Programmen • Software-Update via Satellit ASTRA 19,2° Ost, oder über den RS232-Anschluss auf der Geräterückseite.
-
Seite 16: Tv Scart Mit Cvbs, Rgb, Yuv/Ycbcr
• RCA Video-Ausgang Cinch, S-VHS Ausgang. • AC3 Koaxial Ausgang (Digital-Audio) (S/PDIF) • AC3 optischer Ausgang (Digital-Audio) (S/PDIF) • 2 Euro-SCART-Anschlüsse, jeweils einen für TV- bzw. Videogerät • TV SCART mit CVBS, RGB, YUV/YcbCr • Durchschleif-Funktion zum Anschluss eines Analog-Receivers, (F-Anschluss, loop through) •... -
Seite 17: Receiver Anschließen
Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten- Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen. Das Koaxial-Kabel gehört nicht zum Lieferumfang. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß... -
Seite 18: Lnb-Kabel Montieren
LNB-Kabel montieren (vgl. Montage-Schema auf der nachfolgenden Seite) Zur Montage der IF-Stecker auf das Koaxial-Kabel benötigen Sie eine Abisolierzange und einen Seitenschneider. Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab. Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass das Drahtgeflecht frei liegt. - Seite 19 Montage-Schema Schrauben Sie den IF-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.
-
Seite 20: Anschluss Mit Scart-Kabel
Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am Receiver. Verbinden Sie das SCART-Kabel mit dem Video-Gerät. -
Seite 21: Anschluss-Schema
Anschluss-Schema LNB IN +13/18V 300mA Max 100-2 Internal F1: 50/60Hz 2 T2AL 250V nsumption:20W MAX COAXIAL S-VHS... -
Seite 22: Anschluss Mit Yuv-Kabel
Anschluss mit YUV-Kabel Wenn Sie ein TV-Gerät mit YUV-Anschlüssen besitzen, können Sie dieses über den SCART-Anschluss „TV“ am Receiver anschließen. Dazu benötigen Sie ein YUV-Kabel mit YUV-Steckern am einen und einem SCART-Stecker am anderen Ende. Verbinden Sie das YUV-Kabel (nicht im Lieferumfang) mit den YUV-Anschlüssen am TV-Gerät. - Seite 23 Anschluss-Schema LNB IN +13/18V 300mA Max 100-24 Internal F1: 50/60Hz 20 T2AL 250V nsumption:20W MAX COAXIAL S-VHS...
-
Seite 24: Anschluss Mit S-Video-Kabel (S-Vhs)
Anschluss mit S-Video-Kabel (S-VHS) Achtung! Beachten Sie unbedingt die Angaben zum Anschluss des S-Video-Kabels (SVHS) in der Bedienungsanleitung Ihres TV- Geräts. Das S-Video-Kabel gehört nicht zum Lieferumfang. Stecken Sie das S-Video-Kabel in die Buchse „S-Video“ am Receiver. Verbinden Sie das S-Video-Kabel mit dem TV-Gerät. Stecken Sie die Cinch-Stecker des Cinch-Kabels in die Buchsen „AUDIO-R“... - Seite 25 Anschluss-Schema LNB IN +13/18V 300mA Max 100-2 Internal F1: 50/60Hz 2 T2AL 250V Consumption:20W MAX COAXIAL S-VHS...
-
Seite 26: Anschluss Mit Cinch-Kabel
Anschluss mit Cinch-Kabel Wenn Sie ein TV-Gerät besitzen, das nicht über einen SCART- Anschluss verfügt, können Sie den Receiver über ein Cinch-Kabel anschließen. Verbinden Sie den Anschluss „VIDEO“ am Receiver mit dem Video-Eingang am TV-Gerät. Verbinden Sie die Anschlüsse „AUDIO-R“ und „AUDIO-L“ des Receivers mit den Audio-Eingängen desTV-Geräts. - Seite 27 Anschluss Schema LNB IN +13/18V 300mA Max 100-24 Internal F1: 50/60Hz 20 T2AL 250V onsumption:20W MAX COAXIAL S-VHS...
-
Seite 28: Anschluss Eines Audio-Digital-Receivers
Anschluss eines Audio-Digital-Receivers Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem optischen oder koaxialen Ausgang des Receivers verbinden. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage. -
Seite 29: Anschluss Koaxialer Digitalausgang
Anschluss koaxialer Digitalausgang Stecken Sie das Koaxial-Kabel in den Anschluss „COAXIAL“ am Receiver. Verbinden Sie das Koaxial-Kabel mit dem Audio-Digital-Receiver. Anschluss-Schema LNB IN +13/18V 300mA Max 100-24 Internal F1: 50/60Hz 20 T2AL 250V nsumption:20W MAX COAXIAL S-VHS... -
Seite 30: Anschluss Optischer Digitalausgang
Anschluss optischer Digitalausgang Ziehen Sie die Schutzkappe aus der Buchse „OPTICAL“ am Receiver. Stecken Sie das optische Kabel in den Anschluss „OPTICAL“ am Receiver. Verbinden Sie das optische Kabel mit dem Audio-Digital-Receiver. Anschluss-Schema LNB IN +13/18V 300mA Max 100-24 Internal F1: 50/60Hz 20 T2AL 250V nsumption:20W MAX... -
Seite 31: In Betrieb Nehmen
In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet. Tauschen Sie schwächer werdende Batterien rechtzeitig aus. -
Seite 32: Receiver
Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss alle Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Stecken Sie den Netz-Stecker des Receivers in die Netz- Steckdose. Das Gerät befindet sich im Standby-Modus (Bereitschaft). Die Ziffern-Anzeige am Receiver leuchtet (Uhr wird angezeigt). Rote LED leuchtet. - Seite 33 Das Benutzen von Pay-TV ohne gültiges Abonnement ist illegal, bedeutet zudem sofortigen Garantieverlust und kann die Zerstörung Ihres Receivers bewirken.
-
Seite 34: Bedienen
Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programmplatz Empfanges Programm Satellit über den empfangen wird Audiosprache CA Informationen (Anzeige des Verschlüsselungssystems) Datum Aktuelle Uhrzeit Herz- Das Herz-Symbol wird angezeigt, wenn Sie das Programm in... -
Seite 35: Benutzer-Oberfläche Auf Dem Tv-Bildschirm
Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (SCART oder CINCH) verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste können Sie dieses wieder verlassen. -
Seite 36: Menü-Aufbau
Menü-Aufbau Hauptmenü Untermenü Erläuterung Programm- Programmzuordnung siehe folgenden Text Manager Programmgruppen siehe folgenden Text Programme sortieren siehe folgenden Text Neues Programm neues Programm einrichten Programme bearbeite Programm PID editieren Alles löschen siehe folgenden Text System Satelliten hinzufügen Satelliten manuell hinzufügen Installation Satellit bearbeiten Einstellungen für die vorh. - Seite 37 Software- über Satellit Update übe Astra 19,2° Hilfe Tastenbelegun Version Info zu Hardware + Software des Receivers Common CI-Menü siehe Text bei Common Interface Interface...
-
Seite 38: In Den Menüs Navigieren
In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten CH+, CH-, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Beispiel: Receiver auf Sommerzeit umstellen. Taste MENU, mit Taste CH- die System-Konfiguration auswählen, mit Taste V+ zur System-Einstellung gehen und mit Taste OK bestätigen. -
Seite 39: Programmzuordnung (Programmliste Bearbeiten)
Programmzuordnung (Programmliste bearbeiten) Um die Programmliste zu verändern, gehen Sie in das Untermenü „Programmzuordnung“ (über Menü, Programm- Manager) Der Anfang der Liste der verfügbaren Programme wird angezeigt. (Zusätzlich werden zum markierten Programm der Satellit, die Frequenz, Polarisation und Symbolrate angezeigt). An einem markierten Programm können Sie die nachstehend beschriebene Änderungen vornehmen. -
Seite 40: Programmgruppen
Programmgruppen Um die Programmgruppenlisten zu erstellen oder zu bearbeiten, gehen Sie in das Untermenü „Programmgruppen“. Die Liste der verfügbaren Fernseh-Programme wird angezeigt. Sie können jedes Programm mit Hilfe der Zahlentasten einer Programmgruppe zuordnen: • 0 Kein • 1 News • 2 Technik •... -
Seite 41: Programme Sortieren
Programme sortieren Um die Kanäle automatisch zu sortieren, gehen Sie ins Untermenü „Programme sortieren“. Sie können die Kanäle nach unterschiedlichen Kriterien automatisch sortieren lassen, z. B. A-Z nach Kanal. Wählen Sie ein Kriterium aus und bestätigen Sie die Eingabe mit der „OK“-Taste. -
Seite 42: Transponderliste Bearbeiten Oder Löschen
Transponderliste bearbeiten oder löschen Wir empfehlen, keine Änderungen an der Transponderliste vorzunehmen. Um die Transponderliste zu bearbeiten, gehen Sie unter „System Installation“ zu „Ändere Transponder“. Um einen Transponder zu löschen, gehen Sie unter System Installation“ zu „Lösche Transponder“. Automatische Programmsuche starten Wählen Sie unter „System-Installation“... -
Seite 43: Hinzufügen Eines Nicht Vorprogrammierten, Neuen Satelliten Und Suchlauf Auf Diesem Satelliten
Hinzufügen eines nicht vorprogrammierten, neuen Satelliten und Suchlauf auf diesem Satelliten Hinzufügen des neuen Satelliten Drücken Sie die „MENU“-Taste. Wählen Sie in dem Menü „System-Installation“ das Untermenü „Satelliten hinzufügen“. Drücken Sie die „OK“-Taste. Auf dem Bildschirm wird „Satelliten hinzufügen“ angezeigt. Drücken Sie die „V+“-Taste. - Seite 44 Suchlauf auf diesem neuen Satelliten Wählen Sie im Menü „System-Installation“ das Untermenü „Automatisches Einstel“. Drücken Sie die „OK“-Taste Drücken Sie die „V+“-Taste. Auf dem Bildschirm wird der neue Satellit in einem kleinen Menü angezeigt. Wählen Sie den neuen Satelliten aus. Taste OK. Taste OK. Die Satellitenfrequenzbelegung wird nach und nach aufgebaut.
-
Seite 45: Systemeinstellung Ändern
Systemeinstellung ändern Im Untermenü „System Einstellung“ (über Menü-Taste, Systemkonfiguration) können Sie die folgenden Einstellungen vornehmen: Untermenü Option/Erläuterung Sprache Menüsprache einstellen: Deutsch, Englisch, Italienisch, Türkisch, Französisch, Russisch, Arabisch, Kroatisch, Persisch, Polnisch, Spanisch, OSD Bildschirmdialog Farbe des OnScreenDisplay festlegen Ständige Zeiteinblendung im Fernsehbild Untertitel im OSD einblenden Zeitdauer der OSD-Anzeige einstellen Position der Info-Tafel auf dem Bildschirm... - Seite 46 Timermodus-Zeiteinstellung (Auto, manuell). Bei manuell ist die direkte Eingabe von Uhrzeit und Datum möglich Datum einstellen Zeit einstellen GMT-Abweichung : Abweichung von Greenwich-Zeit einstellen Timer: An/Aus, Timer ein- oder abstellen Werksvorgabe ist 0000 Kindersicherung Passwortänderung , genaue Beschreibung siehe weiter unten. Audio Tonsignal-Vergabe für einzelne Tasten Hinweis: Der untere Informations-Balken in den Bildschirmmenüs...
-
Seite 47: Kindersicherung/Pin-Code
Kindersicherung/PIN-Code In diesem Menü können Sie den vom Werk eingestellten PIN-Code (Passwort) ändern und eine beliebige andere vierstellige Zahl als persönlichen PIN-Code eingeben. Vom Werk wurde der PIN-Code „0000“ vorprogrammiert. Merken Sie sich den neuen PIN-Code, denn nach der Änderung gilt nur noch der neue Code. Wenn Sie Ihren persönlichen PIN-Code vergessen haben, wenden Sie sich bitte an den Hersteller. -
Seite 48: Diseqc-Motoreinstellung
DiSEqC-Motoreinstellung (über Menü-Taste, Systemkonfiguration) Um die DiSEqC-Motoreinstellungen vor zu nehmen, gehen Sie ins Menü „System Konfiguration“ zum Menüpunkt „DiSEqC-Motor Setup“. Sie können nur Änderungen vornehmen, wenn Sie den Receiver an eine motorisierte Satelliten-Anlage anschließen. Prog. beim Einschalten (über Menü-Taste, Systemkonfiguration) Hier können Sie das Einschaltprogramm festlegen, das nach Stromausfall gestartet wird. -
Seite 49: Software-Update Via Satellit
Software-Update via Satellit Hinweis: Das Update hat nichts mit dem Speichern von neuen Fernsehkanälen zu tun, sondern dient lediglich zum Erneuern der Betriebssoftware des Receivers. Das Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig. Sie müssen Ihre Satelliten-Anlage auf den Satelliten ASTRA 19,2°... -
Seite 50: Sonderfunktionen
Sonderfunktionen EPG-Modus Sie können sich über diesen Modus Informationen zum laufenden Programm anzeigen lassen. Drücken Sie im Normalbetrieb die „EPG“-Taste. Auf der linken Seite wird Ihnen die Senderliste, auf der rechten Seite werden Ihnen die aktuellen Informationen zum ausgewählten Programm angezeigt. Mit nochmaligem Drücken der EPG-Taste erhalten Sie weitere, zusätzliche Programm-Kurzhinweise für nachfolgende Uhrzeiten (bis zu 7 Tage im voraus). -
Seite 51: Timer
Timer Normale Timer-Programmierung: Um die Timer-Funktion zu aktivieren gehen Sie wie folgt vor: im Menu unter System-Konfiguration und System-Einstellung wählen Sie bitte den Punkt „Zeit“. Bestätigen Sie dann mit der OK-Taste. Überprüfen Sie die aktuellen Zeiteinstellungen (z. Bsp.: Sommerzeit, GMT-Abweichung). Stellen Sie dann die Timer-Funktion auf „an“. Drücken Sie die Taste OK (Achten Sie darauf, dass Sie auf Timer stehen). - Seite 52 Wählen Sie im EPG-Modus das gewünschte Ereignis aus. Bestätigen Sie die Auswahl mit der TV/SAT-Taste. Bitte überprüfen Sie in der nun erscheinenden Anzeige die Angaben auf ihre Richtigkeit. Stellen Sie dann den gewünschten Timer-Modus ein. Beispiel: „einmal“. Bestätigen Sie die Eingaben mit der OK-Taste. Es erscheint die Meldung „erfolgreich upgedatet“.
-
Seite 53: Audio
Audio Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des weiteren können Sie hier den DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die COAXIAL- oder OPTICAL-Buchse). Zoom Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern. -
Seite 54: Umschalten Tv
Umschalten TV/♫ Mit der „TV/♫“-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten. Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein Hintergrundbild an. (Sie können auch ein eigenes Wunschbild hinterlegen (siehe System-Konfiguration, System-Einstellung, OSD Bildschirmdialog). „Rahmen auswähl“ auf „Benutzer“ stellen (Falls dies nicht möglich ist, zuerst ein Bild speichern). -
Seite 55: Fav
Drücken Sie die „FAV“-Taste. Der Bildschirm zeigt die von Ihnen unter „Programmzuordnung“ festgelegten Favoriten an. (siehe oben) Wählen Sie ein Programm aus der Favoritenliste. Zum Auswählen drücken Sie die „OK“-Taste. Beispielhaft haben wir verschiedene Programme unter Favoriten und Programmgruppenlisten abgelegt. -
Seite 56: Demontieren
Demontieren Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung. Schrauben Sie das LNB-Kabel vom Receiver ab. Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen. Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton. -
Seite 57: Fehlfunktionen Beseitigen
Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Frontanzeige dunkel Das Stromkabel ist nicht angeschlossen. Schließen Sie das Netzteil an die Netz-Steckdose an. Hauptschalter einschalten. Rote LED leuchtet Der Receiver ist im Standby-Betrieb. Uhrzeit wird Drücken Sie die „STANDBY“-Taste an der Fernbedienung angezeigt (oder am Receiver). - Seite 58 Schlechter Empfang Schnurloses Telefon stört (DECT-Standard). Telefon von: anders plazieren, besseres Satellitenkabel verwenden. Sat1, Pro7, Vox, N24, DSF, etc Die Fernbedienung Die Batterien sind verbraucht. funktioniert nicht. Erneuern Sie die Batterien. Die Fernbedienung ist falsch ausgerichtet. Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht.
-
Seite 59: Technische Daten
Technische Daten Receiver Maße in mm (B × T × H) 315 × 200 × 48 Gewicht in Gramm Receiver 1480 g (ohne CI) Fernbedienung 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB 13/18 GS, 0,35 A max. - Seite 60 Stromversorgung Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz Leistungsaufnahme ca. 13 W ( Betrieb mit Single LNB ) unter ca. 3 W ( Bereitschaft ) Betriebstemperatur 0 ºC ~ +40 ºC Lagerungstemperatur – 40 ºC ~ + 65 ºC...
-
Seite 61: Hersteller
Hersteller COMAG Handels AG Zillenhardtstraße 41 D-73037 Göppingen Telefon +49 7161 50306 0 Telefax +49 7161 50306 11 Internet www.comag-ag.de Garantie: Die Gewährleistung für den Receiver entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen. -
Seite 62: Konformitätserklärung
Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 73/23/EWG • EN 60 065 Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG • EN 55 013 • EN 55 020 • EN 61000-3-2 • EN 61000-3-3 Gerätetyp/Type: Digitaler Satelliten-Receiver SL 65 / 2CI... -
Seite 63: Glossar
Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage. DiSEqC Digital Satellite Equipment Control Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel Astra und Eutelsat) gebraucht. - Seite 64 Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt. SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver. Swap-Funktion Wechsel zwischen aktuellem und letztgesehenem Programm Transponder Satellitenfrequenz. Auf einem Transponder können mehrere digitale Programme gleichzeitig gesendet werden. Abkürzung für Video Cassette Recorder.
