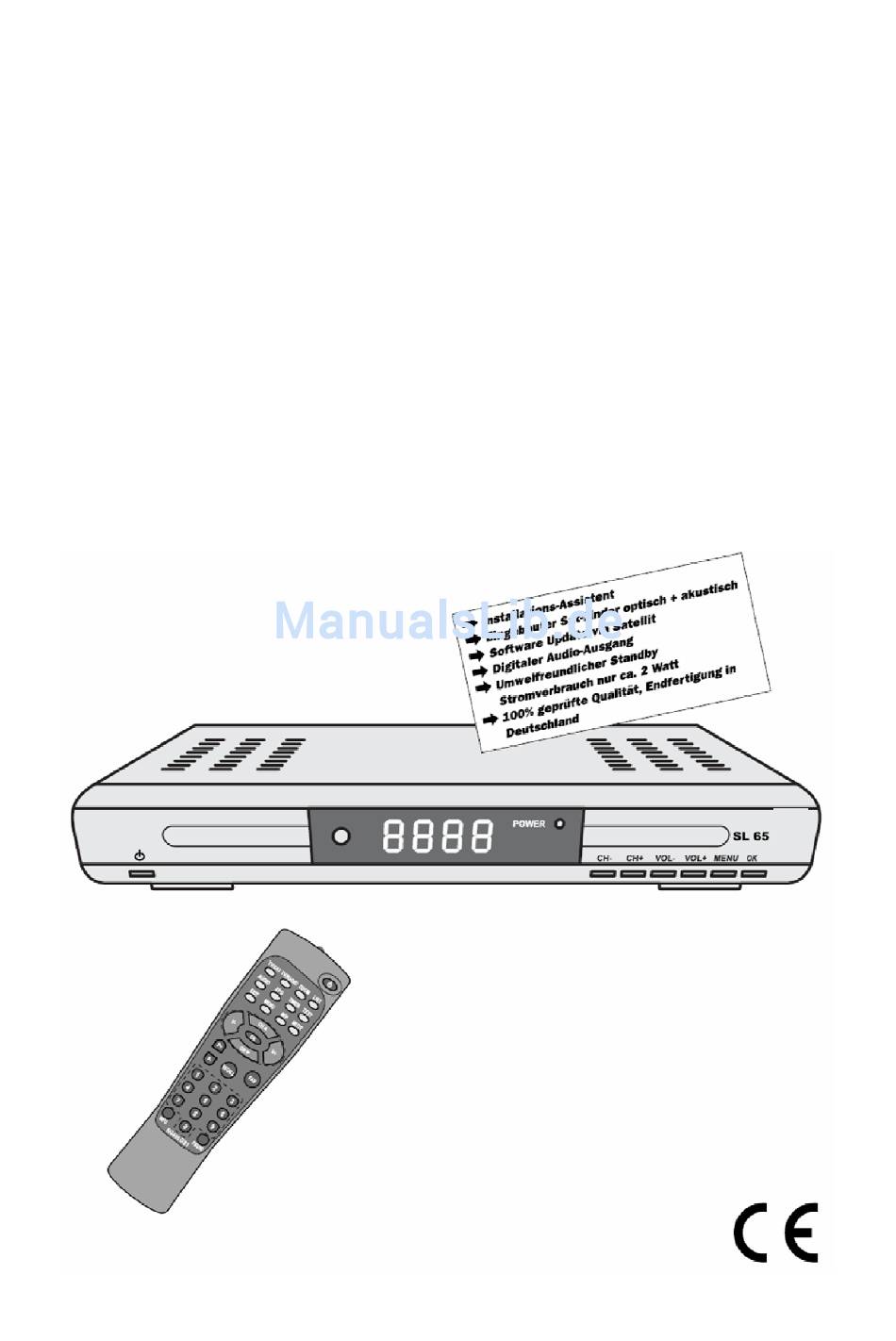

- Seite 1 Digitaler Satelliten-Receiver SL 65 SL 65 SL 65 SL 65 Bedienungsanleitung Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Version 1.3, 15.12.2006...
-
Seite 2: Geräteübersicht
Geräteübersicht Receiver Vorderseite Receiver Rückseite Fernbedienung... -
Seite 3: Die Receiver Vorderseite
Geräteübersicht Die Receiver Vorderseite LED-Display Zeigt Programmplatz oder Zeit an – Infrarotempfänger für die Signale der Fernbedienung LED POWER LED leuchtet, wenn der Receiver eingeschaltet oder im Standby-Betrieb ist Bestätigen MENU Hauptmenü aufrufen VOL+ Lautstärke anheben Cursor-Bewegung rechts Lautstärke senken VOL–... -
Seite 4: Die Fernbedienung
Die Fernbedienung Standby Einschalten und Standby-Betrieb ZOOM Bild vergrößern LIST TV-Programmliste aufrufen TIMER Timer aufrufen TEXT Teletext aufrufen MUTE Ton-Stummschaltung Multi-Picture-Funktion, Bildvorschau aufrufen Lautstärke anheben/Cursor-Bewegung rechts Im Normalbetrieb: aktuelle Programmliste aufrufen. Im Menü: Menüpunkt bestätigen. Wechsel zum nächst niedrigeren Programmplatz/ Cursor-Bewegung abwärts Eigene Favoritenliste aufrufen. -
Seite 5: Vorwort
Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen • sicheren • vorteilhaften Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver •... -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteübersicht .................. 3 Die Fernbedienung ................4 Vorwort ....................5 Gestaltungsmerkmale ..............5 Inhaltsverzeichnis................6 Sicherheitshinweise ................. 8 Grundlegende Sicherheitshinweise..........8 Erläuterung der Sicherheitshinweise ..........11 Bestimmungsgemäßer Gebrauch............. 11 Lieferumfang ................... 12 Beschreibung.................. 13 Receiver anschließen ..............17 Antennen-Kabel montieren ............... 18 Anschluss mit SCART-Kabel ............ - Seite 7 Systemeinstellungen (Symbol: Zahnrad).......... 47 Einstellung (Symbol: Werkzeuge) ............ 49 Software-Update via Satellit ............. 50 Tasten mit Sonderfunktionen............51 Umschalten TV/SAT ................. 51 Umschalten TV/Radio............... 51 ZOOM ....................51 LIST ....................51 AUDIO....................52 EPG ....................52 TEXT....................52 M/P - Multipicture................53 MUTE....................
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. - Seite 9 • Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen bevor sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags. • Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen, oder mit der Antennen-Anlage spielen. •...
- Seite 10 Richtiger Umgang mit Batterien • Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. • Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
-
Seite 11: Erläuterung Der Sicherheitshinweise
Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden. Diese Hinweise enthalten besondere Angaben zum wirt- schaftlichen Gebrauch des Receivers. -
Seite 12: Lieferumfang
Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung Receiver Fernbedienung Batterien Typ LR 03/AAA/1,5 V Bedienungsanleitung (nicht abgebildet) -
Seite 13: Beschreibung
Beschreibung Mit dem Receiver können Sie unverschlüsselte digitale Satelliten- Programme (free-to-air) über eine Satelliten-Antenne empfangen. Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert. Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein. Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten. - Seite 14 Ab Werk sind folgende Satelliten vorprogrammiert: • ASTRA1 19,2° E • Hotbird 13E • Türksat 42E • Sirius2 5E • Amos 4W • ASTRA2 28E • EutelSatW3A 7E • AtlanticBird3 5W (früher France Telecom 2D) • HispaSat 30W • HellasSat 39E Weitere Ausstattungsmerkmale: •...
- Seite 15 • Automatischer Sender-Suchlauf • Sender-Listeneditor • Analoger Tonausgang über Cinch-Stecker (Stereo), Lautstärkeregelung über Fernbedienung möglich • AC3 koaxialer Ausgang (Digital-Audio, SPDIF) • AC3 optischer Ausgang (Digital-Audio, SPDIF) • 2 Euro-SCART-Anschlüsse, für TV- und Videogerät (VCR) • TV-Scart unit CVBS, RGB und YUV(YCbCr) •...
- Seite 16 • Automatische Wahl der Fernseh-Norm mit Videoumwandler • Digitaler Sat-Finder optisch + akustisch zum Ausrichten des Parabol-Spiegels. Zusätzlich können Sie über unsere Hotline einen passenden Programm-Editor erhalten. Mit Ihrem Computer können Sie dann die Programmlisten des Receivers bearbeiten. Bitte beachten Sie hierzu die Informationen auf unserer Homepage.
-
Seite 17: Receiver Anschließen
Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten- Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen. Das Koaxial-Kabel gehört nicht zum Lieferumfang. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß... -
Seite 18: Antennen-Kabel Montieren
Antennen-Kabel montieren (vgl. Montage-Schema auf der nachfolgenden Seite) Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie eine Abisolierzange und einen Seitenschneider. Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab. Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass das Drahtgeflecht frei liegt. - Seite 19 Montage-Schema Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.
-
Seite 20: Anschluss Mit Scart-Kabel
Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart-Kabel in die Scart-Buchse „VCR “ am Receiver. Verbinden Sie das Scart-Kabel mit dem Video-Gerät. -
Seite 21: Anschluss-Schema
Anschluss-Schema... -
Seite 22: Anschluss Mit Yuv-Kabel (Ycbcr)
Anschluss mit YUV–Kabel (YCbCr) Wenn Sie ein TV-Gerät mit YUV-Anschlüssen besitzen, können Sie dieses über den SCART-Anschluss „TV“ am Receiver anschließen. Dazu benötigen Sie ein YUV-Kabel mit YUV-Steckern am einen und einem SCART-Stecker am anderen Ende. Verbinden Sie das YUV-Kabel (nicht im Lieferumfang) mit den YUV-Anschlüssen am TV-Gerät. -
Seite 23: Anschluss-Schema
Anschluss-Schema... -
Seite 24: Anschluss Mit S-Video-Kabel (S-Vhs)
Anschluss mit S-Video-Kabel (S-VHS) Achtung! Beachten Sie unbedingt die Angaben zum Anschluss des S-Video-Kabels (SVHS) in der Bedienungsanleitung Ihres TV- Geräts. Das S-Video-Kabel gehört nicht zum Lieferumfang. Stecken Sie das S-Video-Kabel in die Buchse „S-Video“ am Receiver. Verbinden Sie das S-Video-Kabel mit dem TV-Gerät. Stecken Sie die Cinch-Stecker des Cinch-Kabels in die Buchsen „AUDIO-R“... -
Seite 25: Anschluss-Schema
Anschluss-Schema... -
Seite 26: Anschluss Mit Cinch-Kabel
Anschluss mit Cinch-Kabel Wenn Sie ein TV-Gerät besitzen, das nicht über einen SCART- Anschluss verfügt, können Sie den Receiver über ein Cinch-Kabel anschließen. Verbinden Sie den Anschluss „VIDEO“ am Receiver mit dem Video-Eingang am TV-Gerät. Verbinden Sie die Anschlüsse „AUDIO-R“ und „AUDIO-L“ des Receivers mit den Audio-Eingängen des TV-Geräts. -
Seite 27: Anschluss-Schema
Anschluss-Schema... -
Seite 28: Anschluss Eines Audio-Digital-Receivers
Anschluss eines Audio-Digital-Receivers Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem optischen oder koaxialen Ausgang des Receivers verbinden. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage. - Seite 29 Anschluss koaxialer Digitalausgang Stecken Sie das Koaxial-Kabel in den Anschluss „COAXIAL“ am Receiver. Verbinden Sie das Koaxial-Kabel mit dem Audio-Digital-Receiver. Anschluss-Schema...
- Seite 30 Anschluss optischer Digitalausgang Ziehen Sie die Schutzkappe aus der Buchse „OPTICAL“ am Receiver. Stecken Sie das optische Kabel in den Anschluss „OPTICAL“ am Receiver. Verbinden Sie das optische Kabel mit dem Audio-Digital- Receiver. Anschluss-Schema...
-
Seite 31: Die Antenne Anschließen Und Grob Ausrichten
Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antenen-Kabel an den LNB anschließen. Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlos- sen haben. - Seite 32 Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA 19,2 ° E, Eutelsat Hotbird 13 ° E, Türksat 42 ° E. Je nach dem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
-
Seite 33: Erster Schritt
Erster Schritt: Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart-Verbindung muss das TV-Gerät auf dem richtigen AV-Kanal sein. Zweiter Schritt: Schalten Sie nun den Receiver ein.Bitte beachten Sie hierbei, dass der Receiver für die gängigsten Satelliten und deren Programme vorprogrammiert ist und Sie die Programmplätze nur über die Nummerntastatur der Receiver-Fernbedienung eingeben müssen:... - Seite 34 Süden Zeichnung A Zeichnung B Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90 ° drehen. Siehe Zeichnung C Süden Osten Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt.
- Seite 35 Stellen Sie nun Ihre Antenne um 1 ° steiler. Ziehen Sie hierfür oben an der Antenne. Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun die Antenne wieder 1 ° steiler und führen Sie die Antenne wieder nach links Richtung Osten.
-
Seite 36: In Betrieb Nehmen
In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet. Tauschen Sie schwächer werdende Batterien rechtzeitig aus. -
Seite 37: Receiver
Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein. Schalten Sie den AV-Kanal am TV-Gerät ein. Stecken Sie den Netz-Stecker des Receivers in die Netz- Steckdose. -
Seite 38: Bedienen
Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (änderbar) eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm –Name Empfangener Satellit Aktuelles Datum Aktuelle Uhrzeit Speicherplatz TXT- Wird angezeigt, wenn der gewählte Sender Teletext anbietet. Symbol EPG- Wird angezeigt, wenn der gewählte Sender die Programm-... -
Seite 39: Benutzer-Oberfläche Auf Dem Tv-Bildschirm
Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (SCART oder CINCH) verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf „MENU“-Taste können Sie dieses wieder verlassen. -
Seite 40: Menü-Aufbau
Menü-Aufbau Hauptmenü Untermenü Erläuterung Programm TV-Programmliste siehe folgenden Text Radio-Programmliste siehe folgenden Text (Symbol: Alle löschen siehe folgenden Text Fernseher) Installation Antenneneinstellung siehe folgenden Text Automatischer Suchlauf siehe folgenden Text (Symbol: Sat- Transponder-Suche siehe folgenden Text Antenne) Suchen-Voreinstellung siehe folgenden Text System –... -
Seite 41: In Den Menüs Navigieren
In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten CH , CH , V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Zusätzlich werden in weiteren Untermenüs die Zahlentasten benötigt. -
Seite 42: Programm (Symbol: Fernseher)
Programm (Symbol: Fernseher) Untermenü Beschreibung 1 Favorit, 2 Verschi, 3 Finden, 4 ABC, 5 Ändern, Programmliste 6 Typ, ▲▼Wählen, V- V+ Gruppe, OK Eingabe, EXIT Abbr. Radio- wie oben Programmliste Alle löschen Löschung der kompletten Programmliste. Dazu: Passworteingabe (Werkseinstellung 0000) und Warnmeldungabfrage mit Ja bestätigen. - Seite 43 5 Ändern Nach Passworteingabe (Werkseinstellung 0000) erscheinen neue Auswahlmöglichkeiten. Untermenü Beschreibung Ändern 1 Löschen, 2 Überspr, 3 Sperren, 4 Ändern, 5 Erstelle, 6 Alle lö, ▲▼Wählen, V- V+ Gruppe, P+P- Seite, EXIT Abbr. 1 Löschen Durch Markierung über die 1-Taste lassen sich ausgewählte Sender zum Löschen markieren.
- Seite 44 6 Typ (Programmgruppe) Hier können Sie ausgewählte Programme bestimmten Programmgruppen (Typen) nach Wunsch zuordnen. Bitte Auswahl mit OK bestätigen. Das Menü verlassen Sie mit EXIT.
-
Seite 45: Installation (Symbol: Sat-Antenne)
Installation (Symbol: Sat-Antenne) Untermenü Beschreibung Antennen- Satellit Satelliten-Auswahl, einstellung (Beispiel: ASTRA1 19,2°E) LNB Typ LNB Typ auswählen (Standardeinstellung ist Universal) 22KHz 22KHz-Aktivierung, (Hinweis: bei LNB-Typ Universal erfolgt die Aktivierung automatisch) DiSEqC DiSEqC-Ebene auswählen DiSEqC-Befehl DiSEqC-Befehl auswählen Beispiel: ASTRA und Hotbird Doppel-Empfang ASTRA = 1 / 2 Hotbird = 2 / 2 Für Steuerung des Motors... - Seite 46 (manueller Transponder-Daten lassen sich manuell ändern. Kanalsuchlauf) Der Vorgang wird über „Suche“ gestartet. Suchen- Vorprogrammierte Frequenzen (Transponder) Voreinstellung durchsuchen. (Normaler Automatik-Suchlauf)
-
Seite 47: Systemeinstellungen (Symbol: Zahnrad)
Systemeinstellungen (Symbol: Zahnrad) Untermenü Beschreibung Sprache Sprache Auswahl der Menüsprache (OSD) Erster Vorauswahl der Audio-Sprache Audiokanal (wenn vom Sender angeboten) Zweiter Vorauswahl der Audio-Sprache Audiokanal (wenn vom Sender angeboten) TV-System Anzeige- Auswahl des Übertragunssystems Modus Standardauswahl: Auto Bildschirm- Auswahl des Bildformats Format Standardauswahl: 4:3 LB (Letterbox) Video-Signal... - Seite 48 Neues Festlegung eines neuen Passworts. Passwort (Neues Passwort unbedingt merken) Passwort Neues Passwort bestätigen. Bestätige(n) LNB- LNB-Stromversorgung Ein- und Ausschalten. Stromversorgung Voreingestellt ist EIN. Tabelle zur Timer-Einstellung Untermenü Beschreibung Timer-Nummer Auswahl der Timernummer 1-8. Timer-Modus Art der Wiederholung (einmal, täglich, wöchentlich, monatlich, jährlich, aus).
-
Seite 49: Einstellung (Symbol: Werkzeuge)
Einstellung (Symbol: Werkzeuge) Untermenü Beschreibung Information Anzeige der Empfangs-Parameter . (Diese Anzeige Aktivierung des akustischen Tonsignals über 1- ist auch direkt Taste. über die INFO- Taste erreichbar.) Spiele Hier stehen die drei Spiele: Tetris, Snake, Othello zur Verfügung. Werkseinstellung Receiver auf die Werkseinstellung zurückstellen. Alle (erfordert Änderungen werden rückgängig gemacht. -
Seite 50: Software-Update Via Satellit
Software-Update via Satellit Das Update hat nichts mit dem Speichern von neuen Fernsehkanälen zu tun, sondern dient lediglich zum Erneuern der Betriebssoftware des Receivers. Das Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig. Sie müssen Ihre Satelliten-Anlage auf den Satelliten ASTRA1 19,2°... -
Seite 51: Tasten Mit Sonderfunktionen
Tasten mit Sonderfunktionen Umschalten TV/SAT Mit der „TV/SAT“-Taste können Sie zwischen Fernseher- und Satelliten-Funktion hin- und herschalten. (Diese Funktion muss von Ihrem Fernseher zur Verfügung gestellt werden). Drücken Sie so oft auf die „TV/SAT“-Taste, bis Sie die gewünschte Funktion eingestellt haben. Umschalten TV/Radio Mit der TV/Radio-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten. -
Seite 52: Audio
AUDIO Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des Weiteren können Sie hier den DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die COAXIAL-Buchse). Elektronische Programmzeitschrift (electronic program guide). Um die Funktion zu aktivieren drücken Sie bitte die EPG-Taste. -
Seite 53: M/P - Multipicture
Fasttext-Funktionen benutzen Die farbigen Tasten auf der Fernbedienung sind für den Fasttext bestimmt und werden nach Aufruf einer weiteren Teletext-Seite aktiv. Sie können direkt über die kleinen farbigen Tasten auf der Fernbedienung dorthin gelangen. Drücken Sie die gewünschte Taste. M/P - Multipicture Drücken Sie die M/P-Taste um in den Multipicture-Modus zu ge- langen. -
Seite 54: Recall
RECALL Durch drücken der RECALL-Taste wechseln Sie auf das zuvor gewählte Programm. INFO - Akustisches Signal zum Ausrichten der Satelliten-Antenne Drücken Sie dazu die INFO-Taste. Ausser aktuellen Empfangsparametern werden Ihnen auch Signal-Stärke und Signal- Qualität angezeigt. Zusätzlich können Sie über die 1-Taste ein akustisches Signal aktivieren. -
Seite 55: Demontieren
Demontieren Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung. Schrauben Sie das LNB-Kabel vom Receiver ab. Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen. Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton. -
Seite 56: Fehlfunktionen Beseitigen
Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Satellit wird nicht Beispiel: ASTRA1 19,2°E gefunden, oder Taste 1 (Vorprogrammierung: „Das Erste“) kein Signal Taste INFO („Das Erste“, FR11837) Signal UND Qualität sind beide 0 % senkrechten Spiegel nach Süd ausrichten Wenige Millimeter nach links drehen, ca. 3 Sekunden warten und wiederholen, bis Signal UND Qualität angezeigt werden. - Seite 57 Bild an. Das TV-Gerät ist nicht im AV-Modus. Schalten Sie das TV-Gerät auf den jeweiligen AV- Eingang. Schlechtes Bild, Die Antenne ist nicht genau auf den Satelliten Blockierfehler, ausgerichtet. Klötzchenbildung, Richten Sie die Antenne genauer aus. Benützen Sie Tonstop dafür die INFO-Taste auf der Fernbedienung. Signalanzeige für die Antennenausrichtung wird angezeigt.
-
Seite 58: Technische Daten
Technische Daten Receiver Maße in mm (B × T × H) 285 × 155 × 48 Gewicht in Gramm Receiver 1020 g Fernbedienung 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB 13/18 GS, 0,30 A max. - Seite 59 Stromversorgung Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz Leistungsaufnahme ca. 10 W (Betrieb mit Single LNB) ca. 2 W (Bereitschaft) Betriebstemperatur 0 ºC ~ +40 ºC Lagerungstemperatur – 40 ºC ~ + 65 ºC...
-
Seite 60: Hersteller
Hersteller Änderungen am Gerät führen zum Erlöschen der Gewährleistung und der Garantie des Herstellers... -
Seite 61: Konformitätserklärung
Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 73/23/EWG • EN 60 065 Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG • EN 55 013 • EN 55 020 • EN 61000-3-2 • EN 61000-3-3 Gerätetyp/Type: Digitaler Satelliten-Receiver SL 65... -
Seite 62: Glossar
Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage. DiSEqC Digital Satellite Equipment Control Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel ASTRA und Eutelsat) gebraucht. - Seite 63 SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver. Swap-Funktion Wechsel zwischen aktuellem und letztgesehenem Programm Transponder Satellitenfrequenz. Auf einem Transponder können mehrere digitale Programme gleichzeitig gesendet werden. Abkürzung für Video Cassette Recorder.
