Inhaltszusammenfassung für COMAG SR 3102

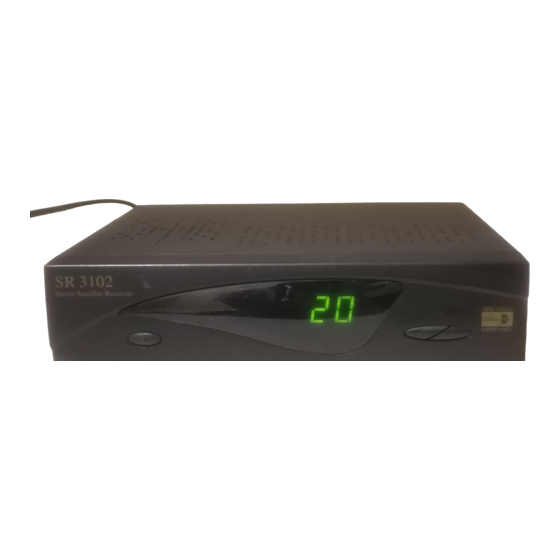

- Seite 1 SR 3102 500 Channels Stereo Satellite Receiver...
- Seite 2 Bedienungsanleitung für Satellitenreceiver SR 3102...
-
Seite 3: Inhaltsverzeichnis
Wir gratulieren Ihnen zum Kauf Ihres neuen Satellitenreceivers SR3102. Bitte lesen Sie sich diese Bedienungsanleitung genau durch, bevor Sie den Receiver anschließen und einschalten, so dass Sie die Qualität dieses Gerätes voll ausschöpfen können. Inhaltsverzeichnis Sicherheitshinweise ............................Technische Daten ............................. Bedienungselemente auf der Frontseite ...................... -
Seite 4: Sicherheitshinweise
Wichtige Sicherheitshinweise! Lesen Sie die Sicherheitshinweise und die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät anschliessen oder einstellen. Bei bestimmungswidriger Verwendung des Gerätes oder Nichtbeachtung der Anleitung entfallen jegliche Haftungs- und Garantieansprüche. Elektrischer Anschluss ® Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte, leicht zu erreichende und in der Nähe des Gerätes befindliche Steckdose (230V –... -
Seite 5: Technische Daten
Technische Daten Netzanschluß 230 Volt +/- 5% / 50 Hz Leistungsaufnahme 18 Watt Gewicht 1,8 kg Gehäuseabmessungen (LxBxH) 250x167x65mm LNB-Eingänge 1x F-Buchse, von 800-2150 MHz H/V-Umschaltung 14/18Volt Schaltfrequenz 22KHz DiSEqC 1.0 Ein- und ausschaltbar Programmplätze 500 frei programmierbar, vorprogrammiert Menüanzeige 4-stellige LED-Multifunktionsanzeige Tonträger Frequenzbereich 5,0 bis 9,0 MHz frei programmierbar... -
Seite 6: Bedienungselemente Auf Der Frontseite
Bedienungselemente auf der Frontseite F1/F2 Aufwärts- bzw. abwärtsschalten der Programmplätze F3 4-stellige LED-Multifunktionsanzeige F4 Infrarotempfangssensor F5 Umschaltung zwischen Standby- und Betriebsmodus Anschlüsse auf der Rückseite F-Anschluss für LNB mit 13V DC/17V DC VCR(OUT) - Scart TV-Scart Audio-Ausgang linker und rechter Kanal Netzanschlussleitung Funktionen auf der Unterseite B1 Video-Level Zum Einstellen des Videopegels. -
Seite 7: Funktionsübersicht Der Fernbedienung
Funktionsübersicht der Fernbedienung Umschaltung zwischen Standby- und Betriebmodus D/O N 2 MUTE Tonstummschaltung 3 P/L Programmsperre 4 0-9 Zifferntasten für die Kanal- und Frequenz- Direkteingabe Aufwärtsschalten der Programmplätze Abwärtsschalten der Programmplätze Schrittweises Erhöhen der im Setup-Modus veränderbaren Werte Umschaltung Polarisation (V/H) und Schaltfrequenz. Schrittweises Verringern der im Setup-Modus veränderbaren Werte Umschaltung Polarisation (V/H) und Schaltfrequenz. -
Seite 8: Anschluss- Und Installationshinweise
Anschluss- und Installationshinweise Bitte beachten Sie, dass Sie zuerst alle Kabelverbindungen richtig herstellen bevor Sie den Receiver an das Stromnetz anschließen!!!!!! Wenn Sie Ihren Receiver als Einzelgerät und nicht als komplette Satelliten-Anlage gekauft haben, verbinden Sie den neuen Receiver mit Ihrem TV-Gerät und Ihrer vorhandenen Sat-Anlage. Wie sie den Receiver mit dem TV-Gerät verbinden, lesen Sie bitte in dem Kapitel „Verbinden des Receivers mit dem TV-Gerät“... -
Seite 9: Herstellung Der Kabelverbindungen
Mit dieser Vorgehensweise müssen Sie sich den geeigneten Standort zur Montage Ihrer Sat-Antenne suchen. Bitte beachten Sie bei der Montage unter einem Dachvorsprung: „ Die Antenne so weit nach unten setzen, dass die Nutzung der gesamten Reflektionskapazität des Spiegels gewährleistet ist“ Bauen Sie nun Ihre Antenne zusammen, die Anleitung hierfür befindet sich im Zubehör der Antenne und befestigen diese an dem von Ihnen ausgewählten Standort. -
Seite 10: Vorbereitung: Montage Des Koaxialkabels Zur Verbindung Zwischen Lnb Und Receiver
Vorbereitung: Montage des Koaxialkabels zur Verbindung zwischen LNB und Receiver. Drahtgeflecht und innerer Leiter des LNB-Kabels führen während des Betriebs Strom. Verbinden Sie daher den Receiver erst mit dem Stromnetz, nachdem Sie ihn komplett und ordnungsgemäß verkabelt haben !!!!! Originalzustand des Koaxkabels Entfernen Sie vorsichtig die äußere Kunst- stoff-Isolierung ca. - Seite 11 Für eine Anlage für mehr als 2 Teilnehmer gilt der nachstehende Anschlusshinweis: 3 Teilnehmer: LNB Quattris mit integriertem Multischalter oder Twin-LNB und zusätzlicher Multischalter 3 / 4 sowie entsprechende Anzahl Receiver. 4 Teilnehmer: LNB Quattris mit integriertem Multischalter oder Twin-LNB und zusätzlicher Multischalter 3 / 4 sowie entsprechende Anzahl Receiver.
-
Seite 12: Verbinden Des Receivers Mit Dem Tv-Gerät
Verbinden des Receivers mit dem TV-Gerät Je nach Ausstattung des Receivers kann man den Receiver mit einem Scart-Kabel oder mit einem HF-Kabel mit dem TV-Gerät verbinden. Wir empfehlen generell die Verbindung mit einem Scart-Kabel, da hiermit die Qualität besser ist. Stellen Sie eine Verbindung mit einem Euro-AV-Kabel (Scart-Kabel) zwischen Ihrem TV-Gerät und dem Sat- Receiver her. -
Seite 13: Verbinden Des Receivers Mit Dem Tv-Gerät Und Einem Videorecorder
In der beiliegenden Frequenztabelle können Sie die vorprogrammierten Radioprogramme ersehen. Um Radioprogramme zu hören müssen Sie den Receiver einschalten und auf einen Programmplatz stellen, welcher für Radioempfang vorprogrammiert ist. Zum Empfang von Radio muss Ihr TV-Gerät nicht eingeschaltet sein. Wollen Sie den TV-Ton über Ihre Stereoanlage empfangen muss das TV-Gerät eingeschaltet sein. Verbinden des Receivers mit dem TV-Gerät und einem Videorecorder Je nach Ausstattung des Receivers kann man den Receiver mit einem Scart-Kabel oder mit einem HF-Kabel mit dem TV-Gerät und dem Videorecorder verbinden. -
Seite 14: Einrichten Der Satelliten-Antenne
Einrichten der Satelliten-Antenne Nachdem Sie nun alle Verbindungen hergestellt haben, können Sie nun beginnen, die Antenne einzurichten. Bitte überprüfen Sie nochmals, ob der Receiver mit dem LNB an der Antenne verbunden ist und der Receiver mit Ihrem TV-Gerät verbunden ist. Wenn diese Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten. -
Seite 15: Programme Am Receiver Anwählen
Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes langsam nach Osten ( links ), bis das Empfangsteil genau nach Osten zeigt, also 90 Grad drehen. Siehe Zeichnung C Richtung Süden Zeichnung C 1 Grad Richtung Osten „ 90 Grad Winkel „ Stellen Sie nun Ihre Antenne um 1 Grad steiler. -
Seite 16: Ändern Der Videofrequenz
Die selbe Vorgehensweise gilt auch für Programme, die auf vertikalen Empfang eingestellt sind. Wenn sie diese ändern wollen, gehen Sie genauso vor wie oben beschrieben. Um die gewünschte Einstellung zu speichern, drücken Sie auf Ihrer Fernbedienung die Taste „ MEM“. Der eingestellte Wert ist gespeichert und der Receiver zeigt auf dem Display wieder den Programmplatz an. -
Seite 17: Einstellen Des 22 Khz-Schaltsignals
Die Zahlenanzeige wie z.B. 7.02 ist die Audiofrequenz. Die Audiofrequenz kann auch wieder direkt über die Nummerntasten der Fernbedienung eingegeben werden. Bitte beachten Sie, dass Sie nur einen Audioträger eingeben müssen, der zweite stellt sich dann automatisch ein. Die Audiofrequenz 7.02 ist bei allen Programmen immer der Stereoton. -
Seite 18: Aktivieren Der Diseqc-Funktion
Aktivieren der DiSEqC-Funktion Bitte beachten Sie hierbei, dass dieses Schaltkriterium nur für bestimmte Konfigurationen von Satelliten- Empfangsanlagen benötigt wird. Um das DiSEqC-Schaltsignal zu benutzen, muss in der Sat-Anlagen- Konfiguration auch ein DiSEqC-Schaltgerät (DiSEqC-Schalter, Motor mit DiSEqC-Funktion) installiert sein. Ist dies nicht der Fall, ist die Aktivierung des DiSEqC-Schaltsignals am Receiver auch nicht nötig. Stellen Sie Ihren Receiver auf den Programmplatz, für den Sie das DiSEqC-Schaltsignal einstellen wollen. -
Seite 19: Grundsätzliches Entsperren Eines Programmplatzes
Grundsätzliches Entsperren eines Programmplatzes 1. Schritt: Wählen Sie den Programmplatz, den Sie entsperren wollen (z.B. 1) Display-Anzeige: L1 2. Schritt: Drücken Sie nun die P/L - Taste Display-Anzeige: - - - - 3. Schritt: Geben Sie mit den Zifferntasten den Code 2736 ein. Geben Sie mit den Nummerntasten der Fernbedienung den Code 2736 ein, die Eingabe des Codes erscheint nicht auf dem Display. -
Seite 20: Fehlersuchhilfen
Fehlersuchhilfen Fehler Mögliche Ursache Abhilfe Kein Bild, kein Ton, Display leuchtet Keine Netzspannung Netzkabel + Anschlusskabel zum nicht Receiver überprüfen Kein Bild, kein Ton, Display leuchtet Kurzschluss am LNB - Eingang Kurzschluss beseitigen Defekte oder fehlende Kabel-Verbindung Alle Kabelverbindungen prüfen Eingestelltes Programm ist mit der Anderes Programm einstellen Außeneinheit nicht zu empfangen... -
Seite 21: Garantiebestimmungen
Garantiebestimmungen Sie haben einen hochwertigen Satellitenreceiver gekauft, welcher auf jeder Produktionsstufe mehreren Qualitätstests und einer strengen Warenausgangskontrolle unterzogen wurde. Sollte es trotzdem an Ihrem Gerät zu einer Störung kommen, gewährt der Hersteller Ihnen eine 24 monatige Garantie. Während der Garantiezeit werden etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind, behoben.
