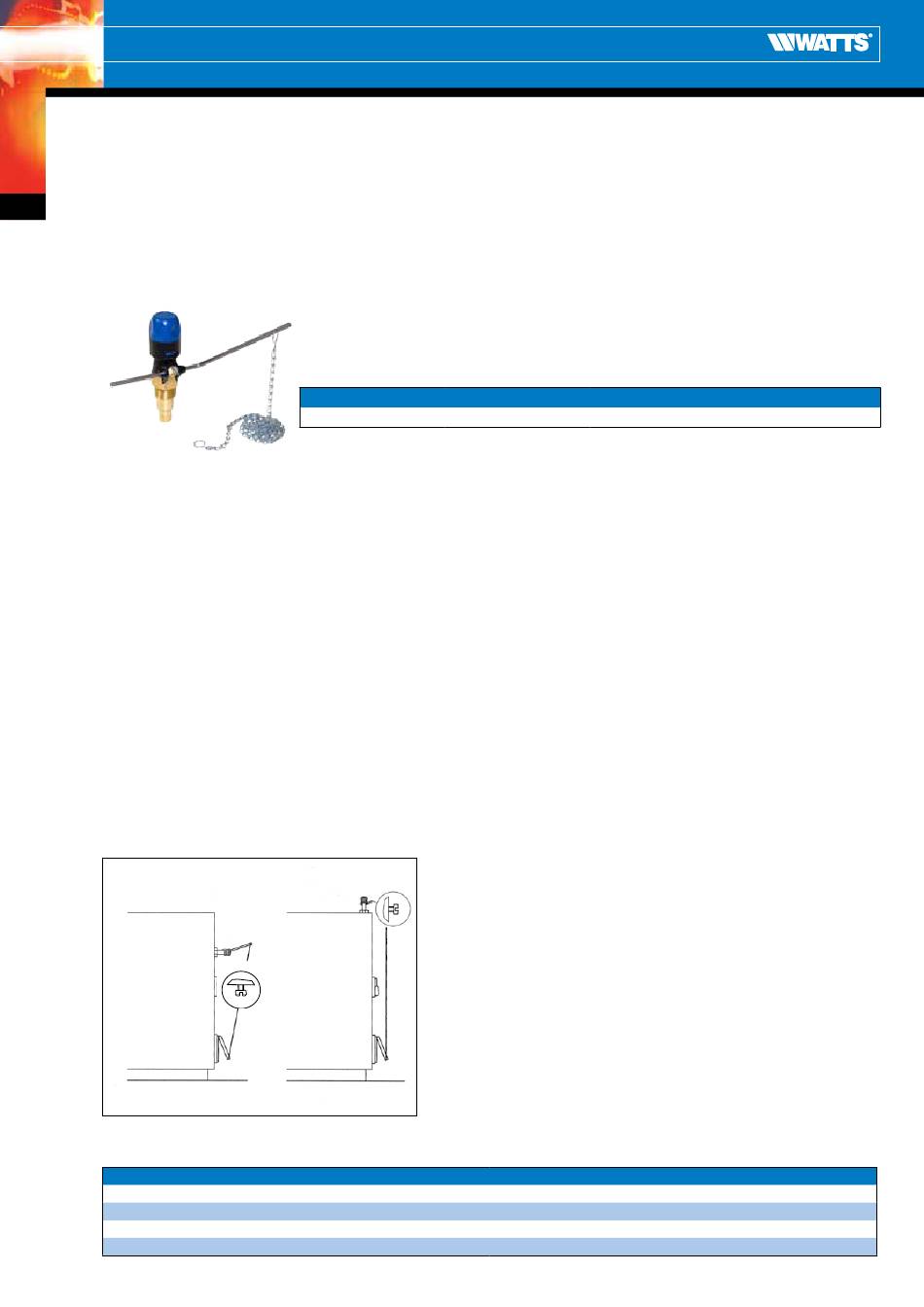

FEUERUNGSREGLER RT10N
Beschreibung
2
Feuerungsregler werden eingesetzt bei Festbrennstoff- und Wechselbrandkesseln. Sie regeln die Luftzufuhr für die
Verbrennung und damit die Vorlauftemperatur durch Öffnen bzw. Schließen der Belüftungsklappe.
Funktion
Eine Temperaturänderung bewirkt eine Ausdehnung bzw. Kontraktion des Messstoffes im Fühlerelement. Diese wird über ein
Gelenk auf den Hebel übertragen, welcher die Belüftungsklappe öffnet oder schließt.
Montage
Der Feuerungsregler kann am Wärmeerzeuger horizontal oder vertikal angebracht werden.
Bei horizontaler Montage (Bild 1) muss die Fixierschraube nach unten zeigen, hier wird die Temperatur im oberen Fenster
abgelesen. Bei vertikaler Montage (Bild 2) muss die Fixierschraube nach vorne zeigen dann wird die Temperatur im vorderen
Fenster abgelesen.
Um das Verpackungsvolumen zu beschränken wird der Feuerzugregler mit abgenommener Hebelstange geliefert.
Nachdem das Gerät am Kessel angebracht wurde wird die Hebelstange eingesetzt und in der gewünschten Position mit der
Fixierschraube befestigt.
Es ist darauf zu achten, dass die Öffnungen (Hebelstange und Belüftungsklappe) zum Anbringen der Kette senkrecht überei-
nander liegen. Die Kette am Hebelstangenende einhängen. Das andere Ende der Kette frei hängen lassen. Die Verbindung
mit der Belüftungsklappe erst beim Einstellen des Gerätes vornehmen.
KESSEL
Bild 1
Technische Daten
Max. Medium Temperatur
Einstellbereich
Max. Hebelweg
Max. Umgebungstemperatur am Einstellknopf
RT10N
Feuerungsregler für Festbrennstoff- und Wechselbrandkessel.
Einstellungsbereich: 30°C – 100°C.
Anschluss: G3/4".
Type
rT10N
Einstellung
Die Belüftungsklappe darf nicht im Öffnungsgrad behindert werden.
Durch Drehen des Einstellknopfes die gewünschte Temperatur einstel-
len und am jeweiligen Fenster ablesen.
KESSEL
Kessel auf die gewünschte Temperatur erwärmen und diese am
Heizkesselthermometer kontrollieren. Sobald die Temperatur den
Einstellwert erreicht hat, die Kette an der Belüftungsklappe einhängen.
Die Kette sollte gut gespannt sein (max. 1mm Öffnungstoleranz der
Belüftungsluke in geschlossenem Zustand).
Bild 2
Artikel-Nr. Hebelweg
10030719 60 - 80 mm
115°С
30 - 100 °C
80mm
70°С
Kettenlänge
125 cm
