Hinweis
13.7
Kabelanforderungen
• Alle in Verbindung mit OJ-DRHX verwendeten Kabel und Leiter müssen den örtlichen und
nationalen Vorschriften entsprechen.
• Generell werden Kabeltypen mit Kupferleitern empfohlen.
• Die empfohlenen Kabelabmessungen für M20-Steckverbinder sind 6-13 mm.
• In der Klemmenleiste installierte Steuersignaldrähte (siehe Abb. 13.15) müssen den min./max.
Abmessungen gemäß Tabelle 13.7.1 entsprechen.
• In der Klemmenleiste in den Kennzeichnungen „L", „N" und „PE" installierte Starkstromleitungen
(siehe Abb. 13.12) müssen mit den min./max. Abmessungen gemäß Tabelle
13.7.2.übereinstimmen.
• Das werkseitig installierte Kabel am Schrittmotor, einschließlich des vormontierten 4-poligen
Steckers, ist zu verwenden und darf nicht ausgetauscht werden.
• Das durch die spezielle Gummidichtung geführte Modbus-Kabel kann ein Telekommunikationska-
bel, 6-adrig, ungeschirmt, Typ 30 AWG/0,066 mm² oder ein gleichwertiges Produkt sein.
• Es bestehen keine Anforderungen an die Verwendung von abgeschirmten Kabeln.
Steuerdrähte und -kabel
Tabelle 13.7.1
Volldrähte
Mehradrige Leiter
„Mit oder ohne Kernhülsen/Endhülsen
Stromleitungen und -kabel
Tabelle 13.7.2
Volldrähte
Mehradrige Leiter
„Mit oder ohne Kernhülsen/Endhülsen
13.8
Öffnen des Antriebs
• Bitte sich vergewissern, dass die Spannungsversorgung des OJ-DRHX vor dem Öffnen der
Abdeckung unterbrochen wurde.
• Nach Abschaltung vom Netz, mit dem Entfernen der Abdeckung ca. 3 Minuten warten.
• OJ-DRHX wird durch Lösen der die Plastikabdeckung haltenden sechs Torx-20-Schrauben
geöffnet.
• Die gelöste Abdeckung vorsichtig entfernen.
13.9
Kabeleinführungen – Kabelverschraubungen –
Zugentlastung
• Die werkseitig montierten M20-Kabelverschrau-
bungen sind zum Einführen von Starkstrom- und
Motor- und Steuerkabeln in den OJ-DRHX zu
benutzen.
• Nicht vergessen, die Kabelverschraubungen
wieder festzuziehen, um die Schutzart und die
Kabelzugentlastung zu gewährleisten.
• Basiert die Modbus-Kommunikation auf
6-adrigem, ungeschirmten 30 AWG/0,066 mm²
Telecomkabel, muss das Kabel durch die
werkseitig montierte Gummidichtung eingeführt
werden. Siehe Abb. 13.9.
• Die Gummidichtung hat einen geschnittenen Einsteckschlitz und gewährleistet bei
ordnungsgemäßer Montage die Schutzart des Gehäuses. Siehe Abb. 13.9.
• Die Modbus-Kabeleinführung verfügt über eine 3-Punkt-Zugentlastung, die verwendet
werden muss.
Elektrische Installation
Leiterabmessung Min. Leiterabmessung Max.
0,08 mm
1,5 mm
2
0,14 mm
1,0 mm
2
Leiterabmessung Min. Leiterabmessung Max.
0,2 mm
4,0 mm
2
0,2 mm
2,5 mm
2
© 2019 OJ Electronics A/S
Kabelgröße
3-8 mm
2
3-8 mm
2
Kabelgröße
3-8 mm
2
3-8 mm
2

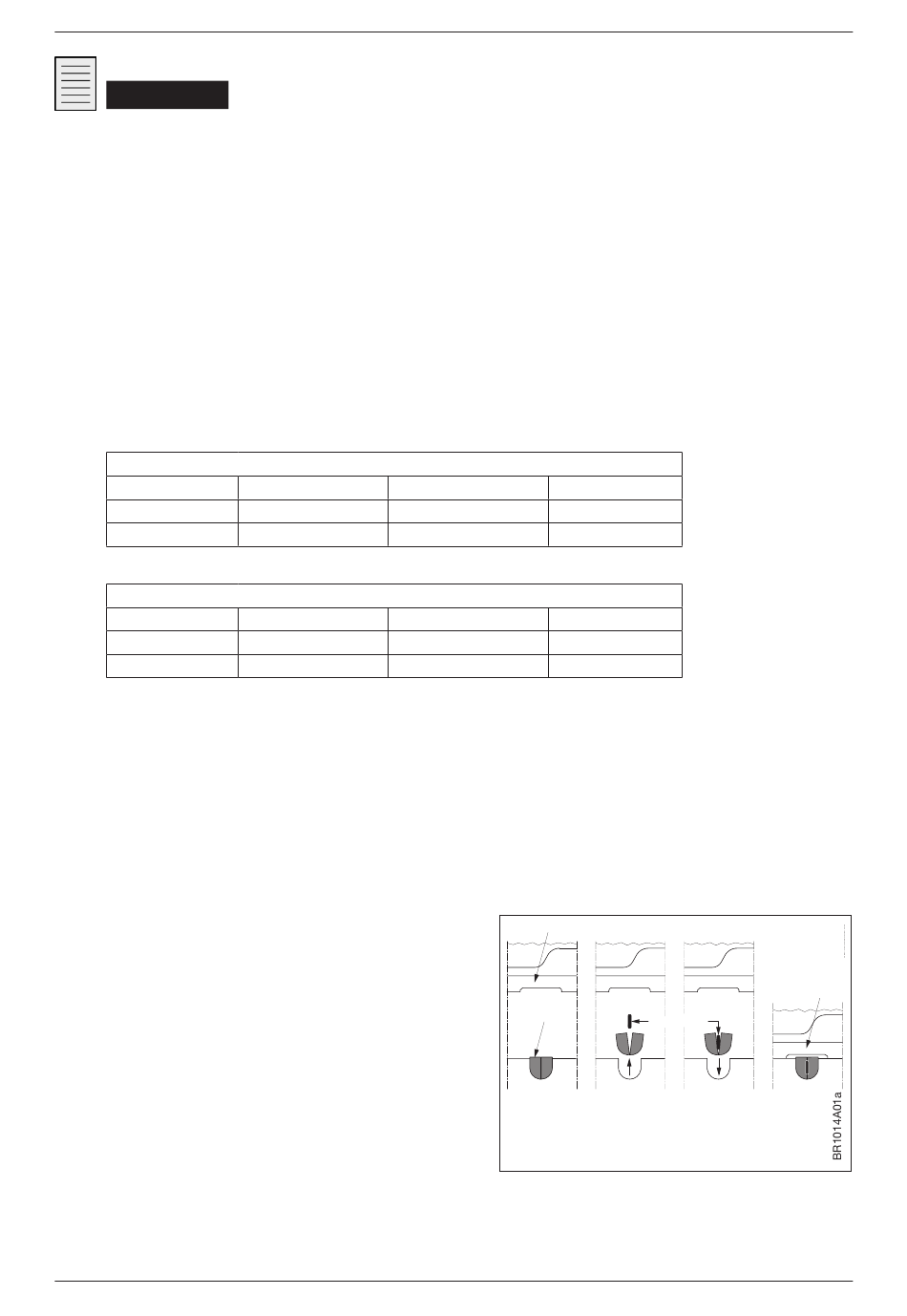

Abbildung 13.9
OJ-DV låg
Gummipakning
1
OJ-DV låg
Modbus kabel
2
3
4
