9500
Verfügbare Optionen
Einstellungen
Nullabgleich
1-Punkt
2-Punkt
Individuell
ISO 19840 Null/Offset
ISO 19840 2-Punkt
SSPC PA2 Null/Offset
SSPC PA2 2-Punkt
Mittelwertbildung An/Ab
wählen (Flexibel, 3, 5, 10)
Rauheit An/Ab wählen
(Rauheit einstellbar)
Justierspeicher
Speichern und abrufen von
Justier-Ergebnissen
Zeige Fe
Zeigt die Ergebnisse der Jus-
tierung an
Zeige NFe
Werksjustierung
Justierung wird auf den Aus-
lieferungszustand zurückge-
setzt
>
Mit der
Taste die Justierung starten. Sofern die
legt ist
>
„Starten" auswählen und Justierung mit Eingabe-Taste
>
Messgerät auf geeigneten Trägermaterial oder Referenzplatten aufsetzen und die geforderte An-
zahl der Messungen durchführen
>
Bei Bedarf Ergebnisse im Justierspeicher ablegen
VORSICHT
Werksjustierung
Bei Bestätigung der Auswahl werden die aktuellen Einstellungen zur Justierung gelöscht und der
Auslieferungszustand wiederhergestellt.
Führen Sie ggf. die Justierung erneut durch.
16 / 35
16
4 Betrieb und Bedienung
Gerät
QNix
®
9500B
QNix
®
9500P
QNix
®
9500P+
X
X
X
X
X
X
X
X
X
-
X
X
-
-
X
-
-
X
-
-
X
-
-
X
X
X
X
X
X
X
-
X
X
-
X
X
-
X
X
X
X
X
Taste bei 9500P bzw. 9500P+ anders be-
starten
QNix 9500_V1.0_2019-11-28-2a
4 Betrieb und Bedienung

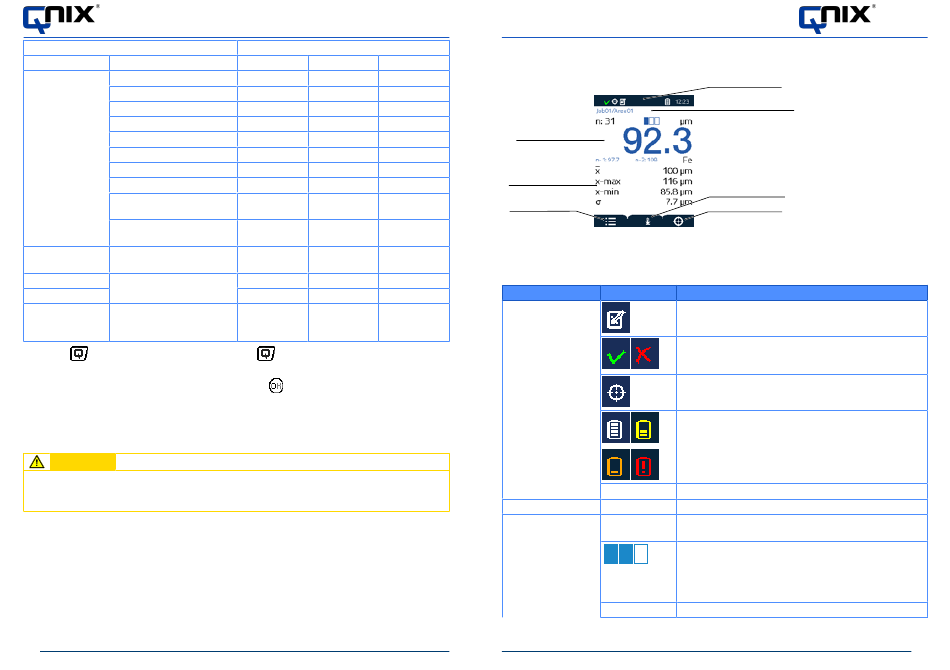

4.3 Messwertanzeige
Die Messwertanzeige gliedert sich in die Bereiche
Messwertbereich
Auswertebereich
Belegung Menü-Taste
Abb. 5: Messwertanzeige
Kontextabhängig enthält die Messwertanzeige folgende Informationen:
Bereich
Symbole
Beschreibung
Geräte-Statusleiste
Areas sind aktiv
Messwerte werden in der aktiven Area gespeichert
Konformitätsanzeige zur Einhaltung / Nichteinhaltung der
gewählten Grenzwerte; bezieht sich immer auf die Mess-
werte in einer Area
Justierung wurde durchgeführt
Ladeanzeige Batterie 100 % / 50 % / 25 % / leer
Hinweis! Fällt der Ladezustand der Batterien unter 50 %,
erscheint ein Warn-Bildschirm. Quittieren Sie den Bild-
schirm mit „OK" und tauschen Sie die Batterien umge-
hend aus.
12:40
Uhrzeit
Job / Area
nnnnn/nnnnn
Ausgewählter Job und aktive Area
Messwert-Bereich
n:
Anzahl der bereits aufgenommenen Spots in der aktiven
Area
Anzahl der Messwerte, die für die Mittelwertbildung ver-
wendet werden, bei mehr als 5 Werten erscheint die An-
zahl als Ziffer.
Gefüllte Kästchen entsprechen der Anzahl der bereits auf-
genommenen Messwerte.
µm / mil
Einheit für die Schichtdicke
QNix 9500_V1.0_2019-11-28-2a
9500
Geräte-Statusleiste
aktiver Job / aktive Area
Sonden-Statusfeld
Belegung Q-Taste
17 / 35
17
