9500
Bereich
Symbole
Beschreibung
aktueller Messwert (innerhalb der Grenzwerte)
Es sind noch nicht alle Messwerte für die Mittelwertbil-
dung aufgenommen
Messwert liegt außerhalb der Grenzwerte
n-1:
Letzter und vorletzter Messwert
n-2:
NFe / Fe
Aktuelles Substrat
Auswerte-Bereich
Hinweis: Der Auswertebereich gliedert sich in drei Unter-
bereiche: Grafische Darstellung, Statistik und Conforman-
ce. Hier wird der Bereich Statistik Werte beschrieben.
Weitere Erläuterungen finden Sie im Kapitel „Messergeb-
nisse beurteilen [S. 20]".
Mittelwert
x
x-max
Höchster gemessener Wert
x-min
Niedrigster gemessener Wert
σ
Standardabweichung
Sonden-Statusleiste
Sonde verbunden
Belegung Menü-Taste
Wechsel zum Menü (Taste Ein-/Aus)
Wechsel zur Messwertanzeige
Belegung Q-Taste
Area manuell weiterschalten
(falls die Q-Taste entsprechend belegt; nur QNix®9500P
und QNix®9500P+)
Alle Areas sind deaktiviert
Justierung starten
(falls die Q-Taste entsprechend belegt)
Im Menü: eine Ebene zurück
Bei Auswahl eines Grenzwertsatzes: Öffnen der Einstellun-
gen
18 / 35
18
4 Betrieb und Bedienung
QNix 9500_V1.0_2019-11-28-2a
4 Betrieb und Bedienung

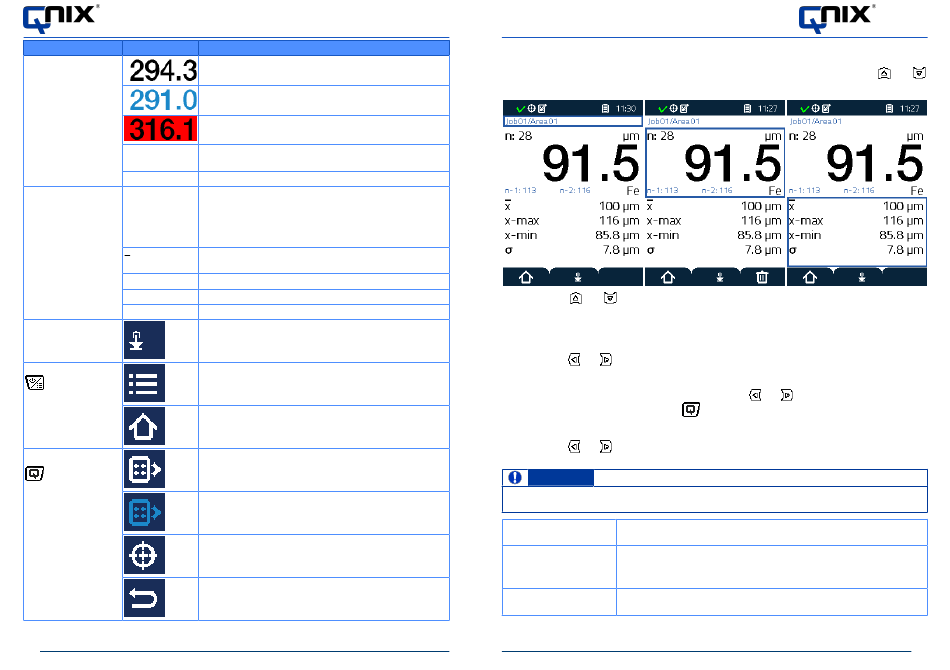

4.3.1 Der Fokusrahmen
Bereits während der Messung können Sie durch die Messergebnisse navigieren, um diese zu analy-
sieren oder einzelne Werte zu löschen. Rufen Sie dazu den Fokusrahmen mit den Tasten
auf und navigieren Sie in den gewünschten Bereich.
Mit den Tasten
und
navigieren Sie zwischen „Job/Area", „Messwertbereich" und „Auswerte-
bereich".
Ein angewählter Bereich wird durch den Fokusrahmen hervorgehoben.
Navigation Job/Area Zeile
Mit den Tasten
und
wechseln Sie die aktive Area.
Navigation Messwertbereich
Wenn der Messwertbereich angewählt ist, mit den Tasten
Messwerte blättern und diese ggf. mit der
Navigation Auswertebereich
Mit den Tasten
und
im Auswertebereich lassen sich drei Statistiken anzeigen.
HINWEIS
Darstellung der Grenwerte
Die Darstellung hängt von den gewählten Grenzwert-Sätzen ab. Im Beispiel ist eine Darstellung mit
„einfachen Grenzwerten" und Mittelwertbildung gewählt.
Standard
Übersicht kleinster / größter Messwert, Mittelwert und Standardabwei-
chung
Navigation nach links
Anzeige der Messwerte in einem Stabdiagramm;
Anzeige der gewählten Grenzwerte, kleinster / größter Messwert und
aktueller Messwert
Navigation nach rechts
Anzahl der bereits aufgenommen Spots in der Area;
Grenzwertbedingung erfüllt oder überschritten
QNix 9500_V1.0_2019-11-28-2a
9500
und
durch bereits aufgenommene
Taste (Papierkorb) löschen.
und
19 / 35
19
