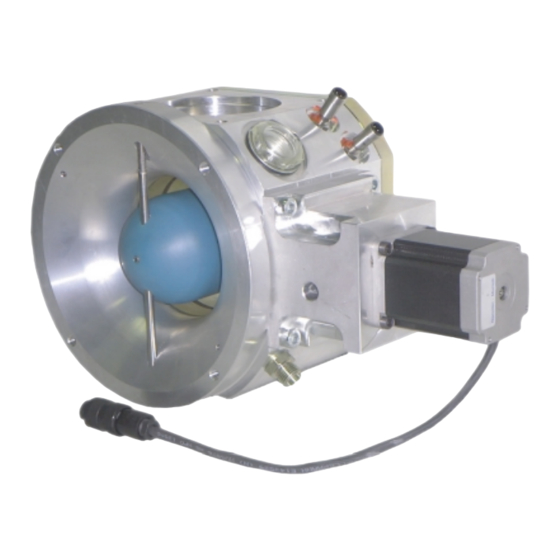

- Seite 1 GASMISCHER RMG 985 985.20 BetrieBs- und Wartungsanleitung, ersatzteile serving the gas industry worldwide...
-
Seite 2: Inhaltsverzeichnis
Getriebe und Kupplung Abstimmplatte Zentrierstangen Einstellanweisung Endlagenschalter (Näherungsinitiatoren) Ersatzteilzeichnungen und Ersatzteillisten 4.1.1 Ersatzteilzeichnung RMG 985-140/65 mit Phytron-Schrittmotor und Näherungsinitiator 4.1.2 Ersatzteilliste RMG 985-140/65 mit Phytron-Schrittmotor und Näherungsinitiator 4.2.1 Ersatzteilzeichnung RMG 985-140/65 mit Nanotec-Schrittmotor und Näherungsinitiator 4.2.2 Ersatzteilliste RMG 985-140/65 mit Nanotec-Schrittmotor und Näherungsinitiator 4.3.1... -
Seite 3: Allgemeines
Allgemeines Jede Person, die mit dem Einbau, Betrieb oder der Wartung des Gasmischers RMG 985 beauftragt wird, ist angehalten, vorab folgende Schriften vollständig und aufmerksam durchzulesen: • Technische Produktinformation 985.00 - sie enthält technische Daten, Abmessungen sowie eine Beschreibung über Aufbau und Arbeitsweise. - Seite 4 Abbildung 1: Anschlussbild Schrittmotor Der elektrische Anschluss ist ein 5-poliger Stecker Serie 723 der Firma Bilder. Hinweis Zum Schrittmotor-Stecker passende Kabeldose ist im Lieferumfang enthalten. Tabelle 2: Technische Daten Endlagenschalter (Näherungsinitiator): Anschluss V1-Gerätestecker Betriebsspannung 10 – 60 VDC Restwelligkeit ≤ 10 % Schaltfrequenz 500 Hz Betriebsstrom...
-
Seite 5: Spezielle Wartungshinweise
Spezielle Wartungshinweise Achtung Wartungsarbeiten sind nur im spannungslosen Zustand durchführen. Schraubenanziehdrehmomente MA Die mit MA = ... Nm gekennzeichneten Teile sind mit Drehmomentschraubenschlüssel auf den vorgeschriebenen Wert anzuziehen. Schraubenanziehdrehmomente sind in den Ersatzteilzeichnungen angegeben. Schmierstoffe Alle O-Ringe mit Silikonfett (Teilenummer 27081) einfetten. Abbildung 3: Schmierung Getriebe Nut ist mit Fett (Teilenummer 27052) bündig mit Führungsdurchmesser zu füllen (Hinweis 1, Abb. -
Seite 6: Getriebe Und Kupplung
Getriebe und Kupplung Zur Prüfung des Antriebszahnrads des Winkelgetriebes und des Zahnkranzes des Venturieinsatzes Getriebede- ckel abbauen (siehe Abb. 4). Abbildung 4: Demontage Getriebedeckel und Wellenkupplung Venturieinsatz und des Venturiträger zur Inspektion nach folgenden Punkten ausbauen (siehe dazu entsprechen- de Ersatzteilzeichnung): •... -
Seite 7: Abstimmplatte
Abstimmplatte Wenn Antriebsbauteile (z. B. Venturieinsatz, Winkelgetriebe, Ritzel) ausgetauscht werden, muss der Achsabstand mittels einer neuen Abstimmscheibe folgendermaßen eingestellt werden. Die Abstimmplatte ist in ihrer Stärke so einzustellen, dass bei der Montage des Getriebedeckels mit dem Gasmi- scher das Winkelgetriebe nicht verspannt wird (siehe Abb. 6). Abbildung 6: Einstellung mittels Abstimmplatte Das Maß... -
Seite 8: Einstellanweisung Endlagenschalter (Näherungsinitiatoren)
Die Näherungsinitiator-Schaltung hat bei den in der Tabelle 3 angegebenen Zähnezahlen plus einer Toleranz von 8 Zähnen zu erfolgen. Tabelle 3: Schaltpunkt Mager Gasmischer Schaltpunkt Mager RMG 985-140/65 21 Zähne -> entspricht 1/3 Umdrehung RMG 985-200/100 30 Zähne -> entspricht 1/3 Umdrehung RMG985-300/150 29 Zähne ->... -
Seite 10: Ersatzteilliste Rmg 985-140/65 Mit Phytron-Schrittmotor Und Näherungsinitiator
4.1.2 Ersatzteilliste RMG 985-140/65 mit Phytron-Schrittmotor und Näherungsinitiator Pos.- Benennung Anz. Werkst. Teile - Nummer Näherungsinitiator 24122 Zylinderstift 17277 Gewindestift 12438 Zentrierstange 19082206 Zeppelin, wahlweise Zeppelin Ø 11 19084888 Zeppelin Ø 22 19082297 Zeppelin Ø 27 19082298 Zeppelin Ø 30 19082296 Zeppelin Ø... -
Seite 11: Ersatzteilzeichnung Rmg 985-140/65 Mit Nanotec-Schrittmotor Und Näherungsinitiator
985.20 S.11... -
Seite 12: Ersatzteilliste Rmg 985-140/65 Mit Nanotec-Schrittmotor Und Näherungsinitiator
4.2.2 Ersatzteilliste RMG 985-140/65 mit Nanotec-Schrittmotor und Näherungsinitiator Pos.- Benennung Anz. Werkst. Teile - Nummer Näherungsinitiator 24122 Zylinderstift 17277 Gewindestift 12438 Zentrierstange 19082206 Zeppelin, wahlweise Zeppelin Ø 11 19084888 Zeppelin Ø 22 19082297 Zeppelin Ø 27 19082298 Zeppelin Ø 30 19082296 Zeppelin Ø... -
Seite 13: Ersatzteilzeichnung Rmg 985-140/65 Mit Nanotec-Schrittmotor Und Potentiometer
985.20 S.13... -
Seite 14: Ersatzteilliste Rmg 985-140/65 Mit Nanotec-Schrittmotor Und Potentiometer
4.3.2 Ersatzteilliste RMG 985-140/65 mit Nanotec-Schrittmotor und Potentiometer Pos.- Benennung Anz. Werkst. Teile - Nummer Zylinderstift 17277 Gewindestift 12438 Zentrierstange 19082206 Zeppelin, wahlweise Zeppelin Ø 11 19084888 Zeppelin Ø 22 19082297 Zeppelin Ø 27 19082298 Zeppelin Ø 30 19082296 Zeppelin Ø 31 19082379 Zeppelin Ø... -
Seite 15: Ersatzteilzeichnung Rmg 985-200/100 Mit Phytron-Schrittmotor Und Näherungsinitiator
985.20 S.15... -
Seite 16: Ersatzteilliste Rmg 985-200/100 Mit Phytron-Schrittmotor Und Näherungsinitiator
4.4.2 Ersatzteilliste RMG 985-200/100 mit Phytron-Schrittmotor und Näherungsinitiator Pos.- Benennung Anz. Werkst. Teile - Nummer Zylinderschraube 10067 Verschlussschraube 26175 Dichtring 18842 Schauglas 27280 Näherungsinitiator 24122 Zylinderstift 17007 Gewindestift 12441 Zentrierstange 10022002 Zeppelin, wahlweise Zeppelin Ø 30 10020982 Zeppelin Ø 41 10030478 Zeppelin Ø... -
Seite 17: Ersatzteilzeichnung Rmg 985-200/100 Mit Nanotec-Schrittmotor Und Näherungsinitiator
985.20 S.17... -
Seite 18: Ersatzteilliste Rmg 985-200/100 Mit Nanotec-Schrittmotor Und Näherungsinitiator
4.5.2 Ersatzteilliste RMG 985-200/100 mit Nanotec-Schrittmotor und Näherungsinitiator Pos.- Benennung Anz. Werkst. Teile - Nummer Zylinderschraube 10067 Verschlussschraube 26175 Dichtring 18842 Schauglas 27280 Näherungsinitiator 24122 Zylinderstift 17007 Gewindestift 12441 Zentrierstange 10022002 Zeppelin, wahlweise Zeppelin Ø 30 10020982 Zeppelin Ø 41 10030478 Zeppelin Ø... -
Seite 19: Ersatzteilzeichnung Rmg 985-300/150 Mit Phytron-Schrittmotor Und Näherungsinitiator
985.20 S.19... -
Seite 20: Ersatzteilliste Rmg 985-300/150 Mit Phytron-Schrittmotor Und Näherungsinitiator
4.6.2 Ersatzteilliste RMG 985-300/150 mit Phytron-Schrittmotor und Näherungsinitiator Pos.- Benennung Anz. Werkst. Teile - Nummer Zylinderschraube 10067 Zylinderschraube 10382 Dichtring 18701 O-Ring 21117 O-Ring 20246 Zentrierstange 10022004 Gewindestift 12442 Kabeldose 24107 Phytron-Schrittmotor 100206 Zylinderstift 17007 Metallbalgkupplung LM/NSt 27422 Getriebedeckel NSt/LM... -
Seite 21: Ersatzteilzeichnung Rmg 985-300/150 Mit Phytron-Schrittmotor Und Näherungsinitiator
985.20 S.21... -
Seite 22: Ersatzteilliste Rmg 985-300/150 Mit Phytron-Schrittmotor Und Näherungsinitiator
4. 7.2 Ersatzteilliste RMG 985-400/200 mit Phytron-Schrittmotor und Näherungsinitiator Pos.- Benennung Anz. Werkst. Teile - Nummer Zylinderschraube 10067 Zylinderschraube 10382 Dichtring 18701 O-Ring 21117 O-Ring 20246 Sicherungsgewindestift 10022072 Anschlussring 10022073 Kabeldose 24107 Phytron-Schrittmotor LM/St 100206 Zylinderstift 17007 Metallbalgkupplung LM/NSt 27422... -
Seite 23: Weitere Informationen
34123 Kassel, Deutschland Tel: +49 (0)561 5007-0 Fax: +49 (0)561 5007-207 POLEN Honeywell Process solutions Gazomet Sp. z o.o. ul. Sarnowska 2 63-900 Rawicz, Polen Tel: +48 (0)65 5462401 RMG 985.20 2010-03 Fax: +48 (0)65 5462408 © 2010 Honeywell International Inc.
