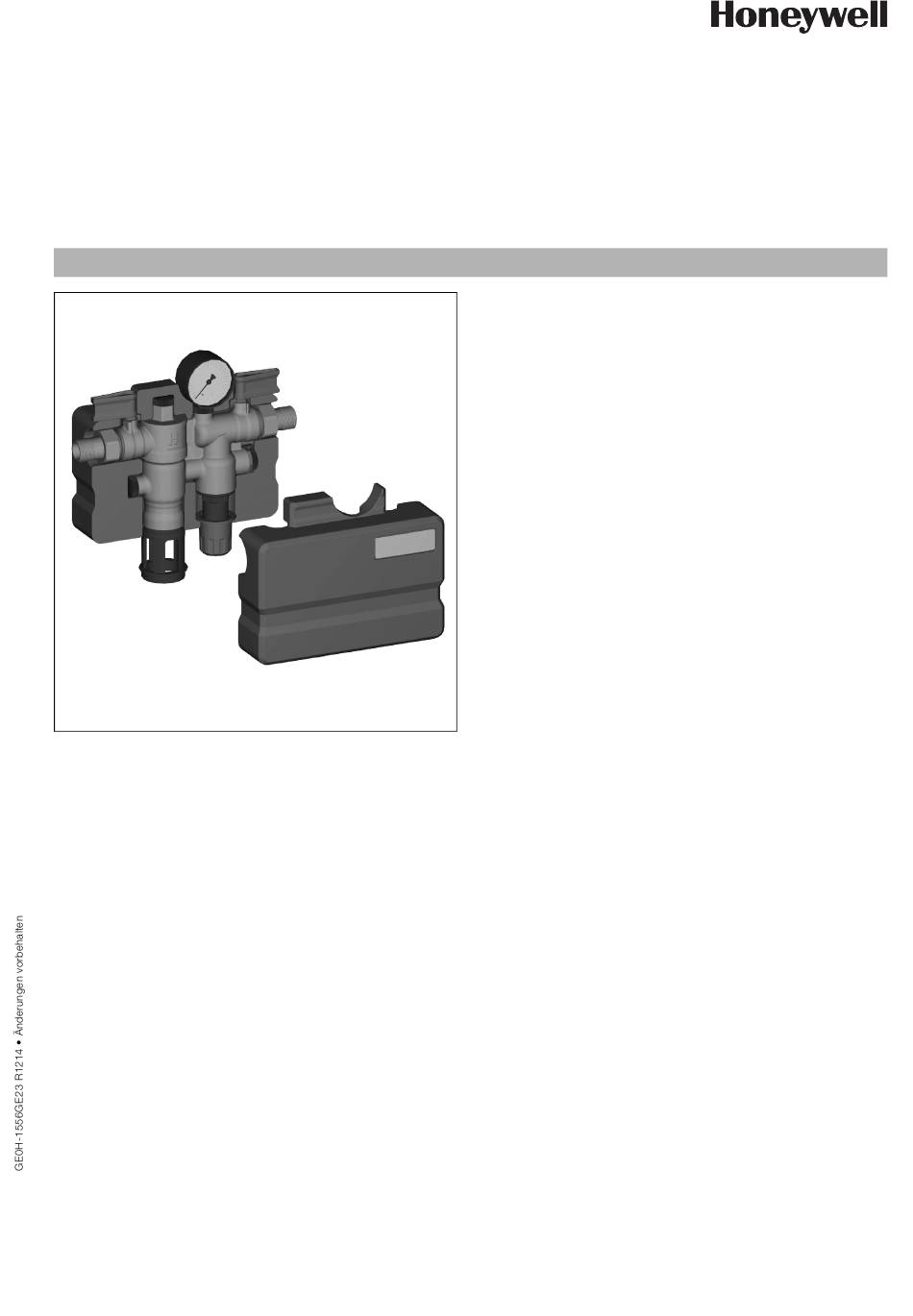

Ausführung
Die Nachfüllkombination besteht aus:
Absperrarmaturen, ein- und ausgangsseitig
Kompletter Systemtrenner mit Ablaufanschluss, Kartuschen-
einsatz (inkl. integriertem Rückflussverhinderer und
Ablassventil, eingangsseitig), integriertem Schmutzfänger
eingangsseitig (Maschenweite ca. 0,2 mm), Rückflussverhin-
derer ausgangsseitig und drei Messstellen
Kompletter Druckminderer mit Ventileinsatz (inkl. Membrane
und Ventilsitz), Federhaube (inkl. Stellschraube), Sollwertfeder
und Manometer
Werkstoffe
Gehäuse aus entzinkungsbeständigem Messing
Ablaufanschluss, Kartuscheneinsatz, Ventileinsatz und
Federhaube aus hochwertigem Kunststoff
Membrane aus EPDM, gewebeverstärkt
Dichtelemente aus NBR und EPDM
Sollwertfeder aus Federstahl
Feinsieb aus nichtrostendem Stahl
Nachfüllkombination
Anwendung
Die Nachfüllkombination dient dem Be- und Nachfüllen von
geschlossenen Heizungsanlagen nach DIN EN 12828:2003.
Sie kann gemäß DIN EN 1717-2000 ständig mit der Trinkwas-
serleitung verbunden werden.
Die Nachfüllkombination vereinigt Systemtrenner (Typ BA),
Druckminderer und zwei Absperrkugelhähne in einem Gerät.
Alle Bestandteile zur normgerechten Befüllung einer Heizungsan-
lage sind enthalten.
Besondere Merkmale
DVGW-Zulassung beantragt
Ständige Verbindung mit der Trinkwasserleitung gemäß
EN1717 durch Schlauch- oder Rohrleitung möglich
Optimaler Schutz für das Trinkwasserversorgungsnetz
Systemtrenner schallschutzgeprüft, Klasse 2
Druckminderer schallschutzgeprüft, Klasse 2
Dreifache Sicherheit - Zwei Rückflussverhinderer und ein
Ablassventil unterteilen den Systemtrenner in drei Kammern
Druckminderer mit Vordruckkompensation - schwankende
Vordrücke haben keinen Einfluss auf den Hinterdruck
Hinterdruck einstellbar und am Manometer ablesbar
Geringer Wartungsaufwand - Kartuscheneinsatz und Ventil-
einsatz komplett austauschbar
KTW / W270-Empfehlungen für Trinkwasser werden einge-
halten
Verwendung
Medium
Wasser
Vordruck
min. 2,0 bar
max. 10,0 bar
Hinterdruck
einstellbar von 1,5-4 bar
voreingestellt auf 1,5 bar
Flüssigkeitskatagorie
4 (giftige, sehr giftige, krebserzeu-
Systemtrenner BA
gende, radioaktive Stoffe)
Technische Daten
Einbaulage
waagrecht mit Ablaufanschluss nach
unten
Betriebstemperatur
max. 65 °C
Druckminderer Anschluss
G
Kugelhahn Systemtrenner
Ablaufanschluss
HT 40
1
Anschlussgröße
/
NK300S
Produkt-Datenblatt
1
/
"
4
" Außengewinde
2
www.honeywell-haustechnik.de
1
