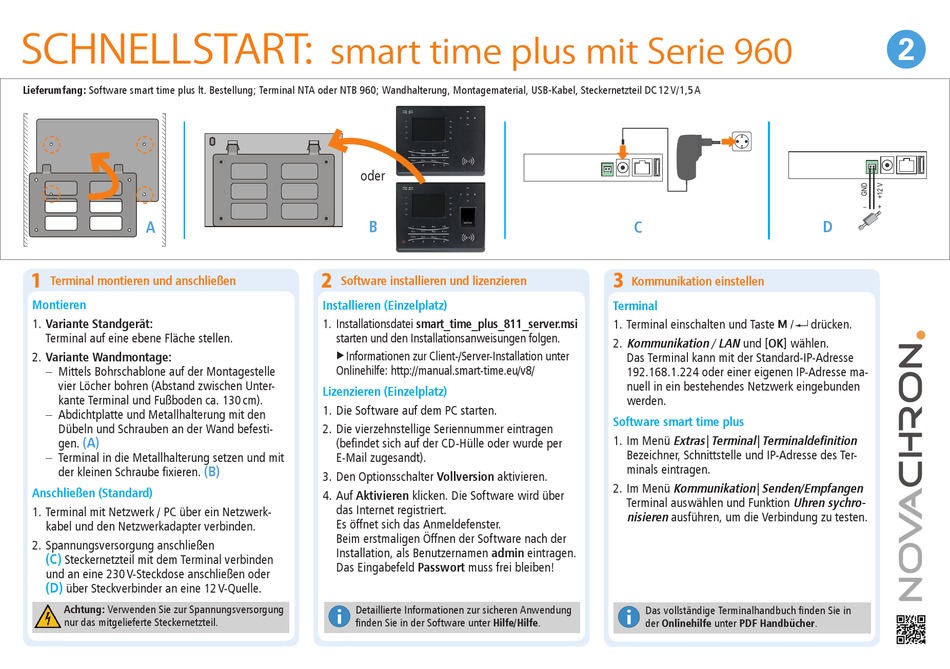

NovaCHRON 960 serie Schnellstart Seite 2

SCHNELLSTART:
Lieferumfang: Software smart time plus lt. Bestellung; Terminal NTA oder NTB 960; Wandhalterung, Montagematerial, USB-Kabel, Steckernetzteil DC 12 V/1,5 A
A A
1
Terminal montieren und anschließen
Montieren
1. Variante Standgerät:
Terminal auf eine ebene Fläche stellen.
2. Variante Wandmontage:
– Mittels Bohrschablone auf der Montagestelle
vier Löcher bohren (Abstand zwischen Unter-
kante Terminal und Fußboden ca. 130 cm).
– Abdichtplatte und Metallhalterung mit den
Dübeln und Schrauben an der Wand befesti-
(A)
gen.
– Terminal in die Metallhalterung setzen und mit
der kleinen Schraube fixieren.
Anschließen (Standard)
1. Terminal mit Netzwerk / PC über ein Netzwerk-
kabel und den Netzwerkadapter verbinden.
2. Spannungsversorgung anschließen
(C)
Steckernetzteil mit dem Terminal verbinden
und an eine 230 V-Steckdose anschließen oder
(D)
über Steckverbinder an eine 12 V-Quelle.
Achtung: Verwenden Sie zur Spannungsversorgung
nur das mitgelieferte Steckernetzteil.
smart time plus mit Serie 960
oder
B
2
Software installieren und lizenzieren
Installieren (Einzelplatz)
1. Installationsdatei smart_time_plus_811_server.msi
starten und den Installationsanweisungen folgen.
Informationen zur Client-/Server-Installation unter

Onlinehilfe: http://manual.smart-time.eu/v8/
Lizenzieren (Einzelplatz)
1. Die Software auf dem PC starten.
2. Die vierzehnstellige Seriennummer eintragen
(befindet sich auf der CD-Hülle oder wurde per
E-Mail zugesandt).
(B)
3. Den Optionsschalter Vollversion aktivieren.
4. Auf Aktivieren klicken. Die Software wird über
das Internet registriert.
Es öffnet sich das Anmeldefenster.
Beim erstmaligen Öffnen der Software nach der
Installation, als Benutzernamen admin eintragen.
Das Eingabefeld Passwort muss frei bleiben!
Detaillierte Informationen zur sicheren Anwendung
finden Sie in der Software unter Hilfe/Hilfe.

C
3
Kommunikation einstellen
Terminal
1. Terminal einschalten und Taste
2. Kommunikation / LAN und [OK] wählen.
Das Terminal kann mit der Standard-IP-Adresse
192.168.1.224 oder einer eigenen IP-Adresse ma-
nuell in ein bestehendes Netzwerk eingebunden
werden.
Software smart time plus
1. Im Menü Extras | Terminal | Terminaldefinition
Bezeichner, Schnittstelle und IP-Adresse des Ter-
minals eintragen.
2. Im Menü Kommunikation | Senden/Empfangen
Terminal auswählen und Funktion Uhren sychro-
nisieren ausführen, um die Verbindung zu testen.
Das vollständige Terminalhandbuch finden Sie in
der Onlinehilfe unter PDF Handbücher.
s
D
drücken.
