NovaCHRON 960 serie Schnellstart

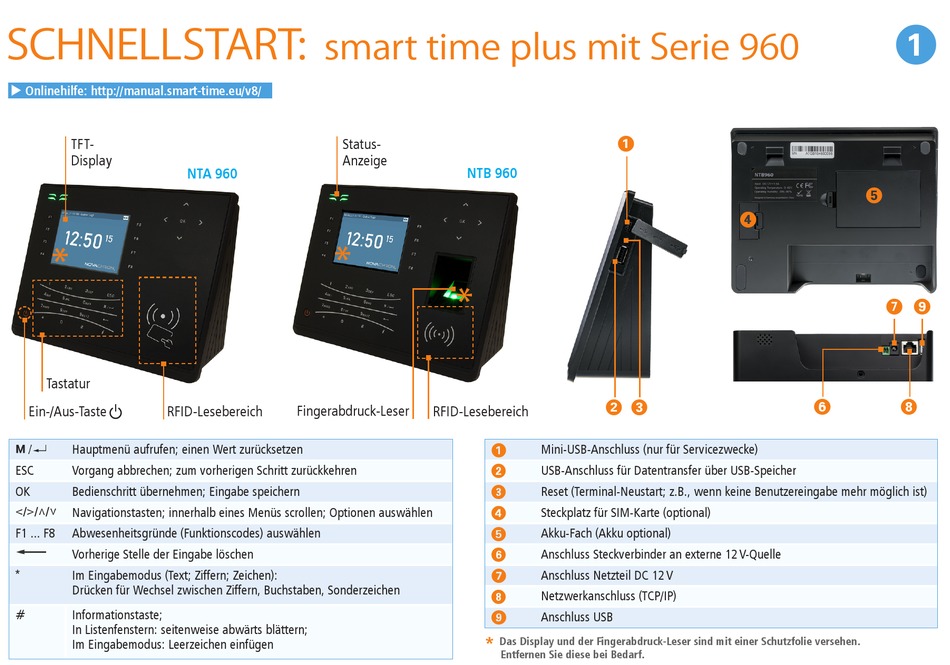

SCHNELLSTART:
 Onlinehilfe: http://manual.smart-time.eu/v8/
TFT-
Display
NTA 960
*
Tastatur
Ein-/Aus-Taste RFID-Lesebereich
Hauptmenü aufrufen; einen Wert zurücksetzen
ESC Vorgang abbrechen; zum vorherigen Schritt zurückkehren
OK Bedienschritt übernehmen; Eingabe speichern
˂/˃/˄/˅
Navigationstasten; innerhalb eines Menüs scrollen; Optionen auswählen
F1 ... F8 Abwesenheitsgründe (Funktionscodes) auswählen
Vorherige Stelle der Eingabe löschen
* Im Eingabemodus (Text; Ziffern; Zeichen):
Drücken für Wechsel zwischen Ziffern, Buchstaben, Sonderzeichen
# Informationstaste;
In Listenfenstern: seitenweise abwärts blättern;
Im Eingabemodus: Leerzeichen einfügen
smart time plus mit Serie 960
Status-
Anzeige
NTB 960
*
*
Fingerabdruck-Leser RFID-Lesebereich
a
s d
Mini-USB-Anschluss (nur für Servicezwecke)
a
USB-Anschluss für Datentransfer über USB-Speicher
s
Reset (Terminal-Neustart; z.B., wenn keine Benutzereingabe mehr möglich ist)
d
Steckplatz für SIM-Karte (optional)
f
Akku-Fach (Akku optional)
g
Anschluss Steckverbinder an externe 12 V-Quelle
h
Anschluss Netzteil DC 12 V
j
Netzwerkanschluss (TCP/IP)
k
Anschluss USB
l
*
Das Display und der Fingerabdruck-Leser sind mit einer Schutzfolie versehen.
Entfernen Sie diese bei Bedarf.
a
g
f
j l
h k
