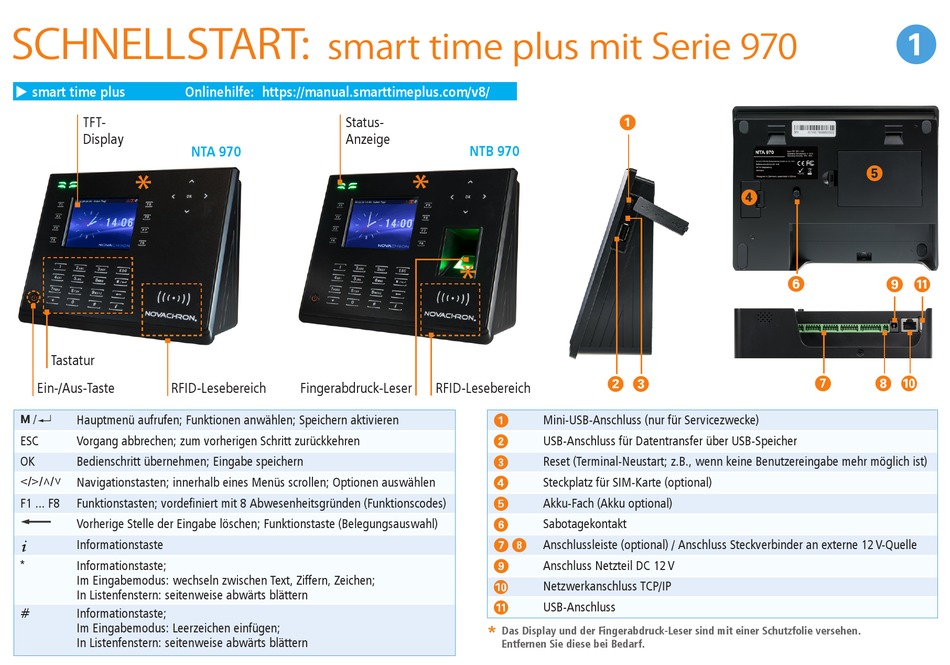

NovaCHRON smart time plus 970 Serie Schnellstart

SCHNELLSTART:
 smart time plus Onlinehilfe: https://manual.smarttimeplus.com/v8/
TFT-
Display
NTA 970
*
Tastatur
Ein-/Aus-Taste RFID-Lesebereich
Hauptmenü aufrufen; Funktionen anwählen; Speichern aktivieren
ESC Vorgang abbrechen; zum vorherigen Schritt zurückkehren
OK Bedienschritt übernehmen; Eingabe speichern
˂/˃/˄/˅
Navigationstasten; innerhalb eines Menüs scrollen; Optionen auswählen
F1 ... F8 Funktionstasten; vordefiniert mit 8 Abwesenheitsgründen (Funktionscodes)
Vorherige Stelle der Eingabe löschen; Funktionstaste (Belegungsauswahl)
i
Informationstaste
* Informationstaste;
Im Eingabemodus: wechseln zwischen Text, Ziffern, Zeichen;
In Listenfenstern: seitenweise abwärts blättern
# Informationstaste;
Im Eingabemodus: Leerzeichen einfügen;
In Listenfenstern: seitenweise abwärts blättern
smart time plus mit Serie 970
Status-
Anzeige
NTB 970
*
*
Fingerabdruck-Leser RFID-Lesebereich
a
s d
Mini-USB-Anschluss (nur für Servicezwecke)
a
USB-Anschluss für Datentransfer über USB-Speicher
s
Reset (Terminal-Neustart; z.B., wenn keine Benutzereingabe mehr möglich ist)
d
Steckplatz für SIM-Karte (optional)
f
Akku-Fach (Akku optional)
g
Sabotagekontakt
h
Anschlussleiste (optional) / Anschluss Steckverbinder an externe 12 V-Quelle
j k
Anschluss Netzteil DC 12 V
l
Netzwerkanschluss TCP/IP
;
USB-Anschluss
A
*
Das Display und der Fingerabdruck-Leser sind mit einer Schutzfolie versehen.
Entfernen Sie diese bei Bedarf.
a
g
f
h
l A
j k ;
