4.6.2

Anzeige des Betriebszustandes

Steuerung easyOne

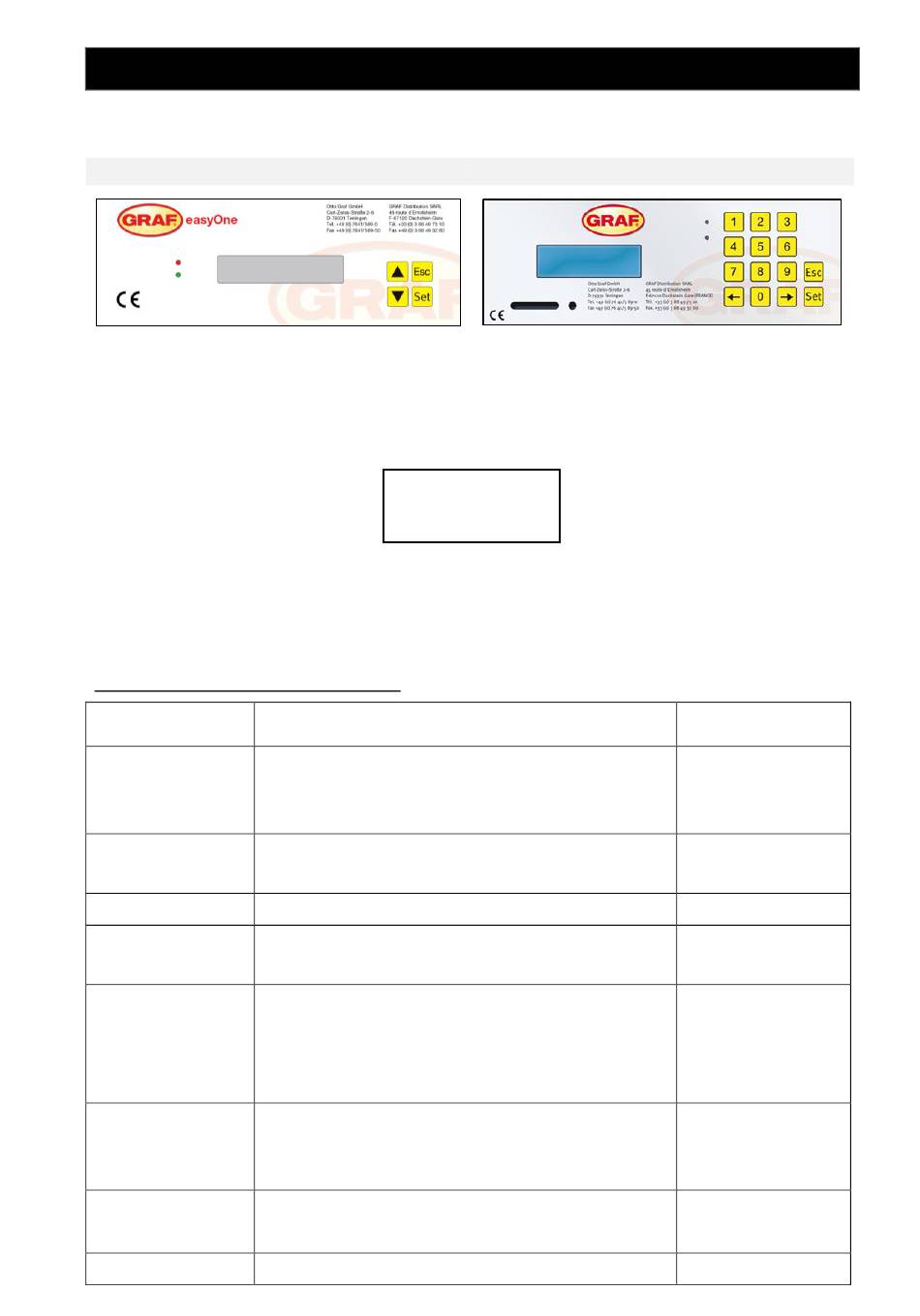

Abbildung 8: Ansicht der Bedieneinheit easyOne
Der Betriebszustand der Anlage wird durch die Leuchtdioden
Text auf dem Bildschirm angezeigt.
Im normalen Betriebsmodus (Belüftungsmodus) hat die Anzeige folgendes Aussehen:
Im Automatikbetrieb zeigt die Flüssigkristallanzeige die aktuelle Arbeitsphase und die verbleibende Rest-
zeit dieses Arbeitsabschnittes an.
Tritt eine Störung auf, schaltet sich die rote LED ein. In der Flüssigkristallanzeige erscheint die Meldung,
welches Bauteil gestört ist (z.B. Störung Verdichter 0.0A).
Folgende Arbeitsphasen werden angezeigt:
easyOne
Steuerung
Denitrifiktion
Belueftung Belüftung wird angesteuert, die Anlage wird in Interval-
len belüftet.
Absetzen Ruhephase; der Belebtschlamm setzt sich ab.
Abzug Ablaufheber wird angesteuert, das Klarwasser wird in
den Ablauf gepumpt.
Schlammheber wird angesteuert, der Überschuss-
schlamm wird aus dem letzten Behälter in den ersten
Behälter zurück gepumpt.
NUR bei Mehrbehälteranlagen
Zykluspause Belüftung wird angesteuert, die Anlage wird in Interval-
len belüftet (wesentlich geringer als bei der Phase „Be-
lüftung").
Ferienbetrieb
Tage XX
Rest: XXX:XX min X Anzeige der verbleibenden Zeit.
4. Steuerung
Belueftung
Rest: 120:10min
Durchgeführter Vorgang
Belüftung wird intermittierend angesteuert, der Be-
lebtschlamm wird kurz durchmischt. Es folgen lange
Pausen (Reaktionszeiten).
Belüftung wird angesteuert, die Anlage wird in Interval-
len belüftet, es wird kein Reinigungszyklus abgearbeitet.
Steuerung KL24plus
Abbildung 9: Ansicht der Bedieneinheit KL24plus
(Grün = Betrieb /
16 / 46
Rot = Störung) und als
KL24plus
Steuerung
Denitrifikation
Belüftung
Absetzphase
Ablaufphase
Schlammabzug
Zykluspause
Ferienbetrieb
Rest: XXX.XX Min
