4. Steuerung

Die Kleinkläranlage easyOne wird mit zwei unterschiedlichen Steuerungen ausgeliefert: Der easyOne
Steuerung für Einbehälteranlagen und der KL24plus Steuerung für Mehrbehälteranlagen.
4.1 Anschlüsse an die easyOne Steuerung

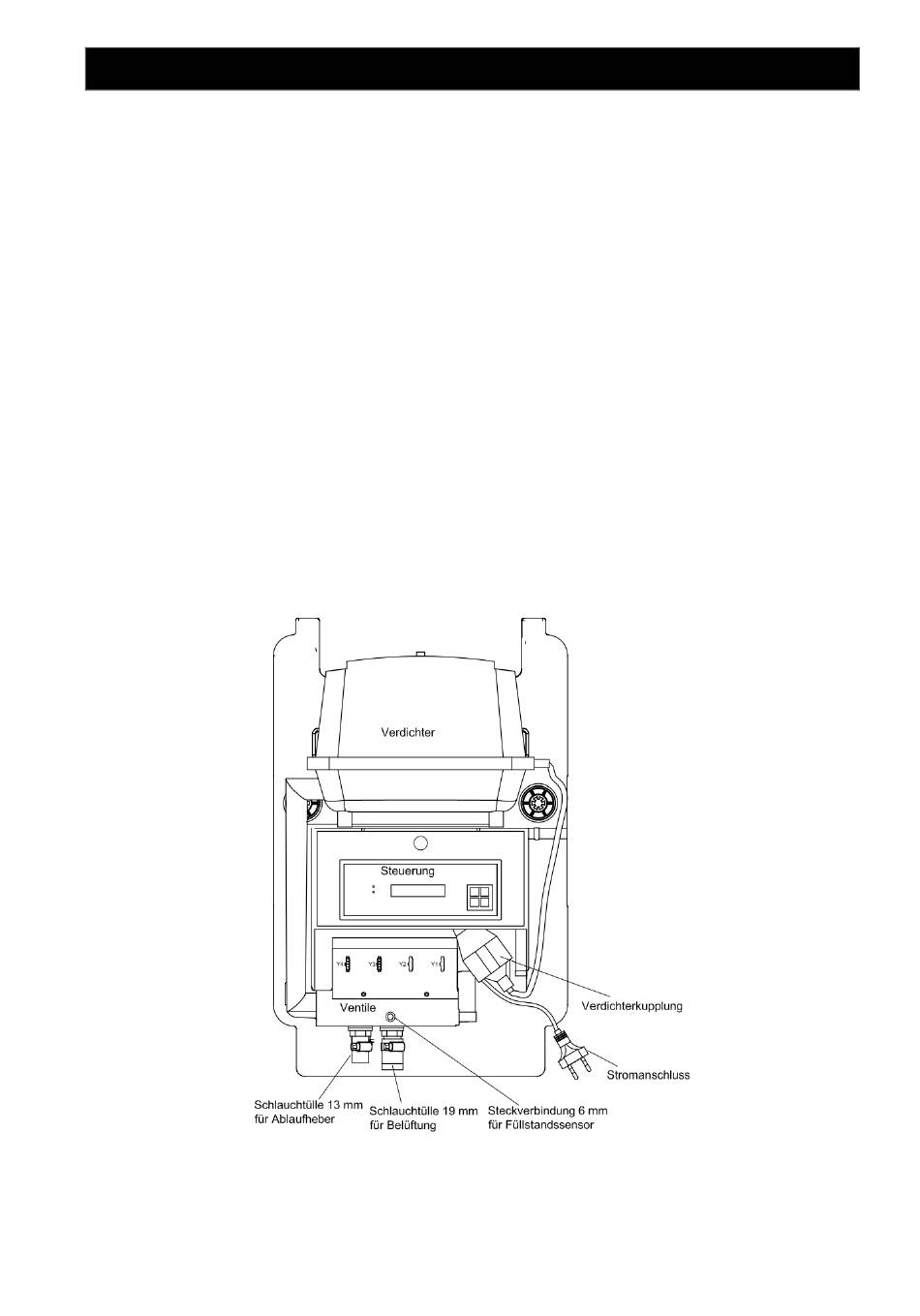

Die nachfolgende Abbildung zeigt den grundsätzlichen Aufbau des Schaltschrankes für Einbehälteranla-
gen.
Der Steuerkasten mit der Steuerung befindet sich auf einem Haltewinkel zur Wandmontage direkt
unterhalb des Verdichters.
Insgesamt befinden sich am Steuerkasten fünf unterschiedliche Anschlüße:
1. Netzanschluß 230V AV ~ 50 Hz, zum Anschliessen der Steuerung an eine Steckdose
2. Verdichteranschluß, zum Anschliessen des Verdichters über einen integrierten Schuko-
Kupplung an die Steuerung
3. Luftanschluß des Verdichters. Hiermit wird die im Schaltkasten integrierte Ventilleiste mit dem
Verdichter verbunden
4. Schlauchanschluß (19 mm PVC-Tülle) zur Verbindung der Belüftungseinheit
5. Schlauchanschluß (13 mm PVC-Tülle) zur Verbindung des Ablaufhebers
