Graf easyOne Betriebsbuch Seite 14

4. Steuerung

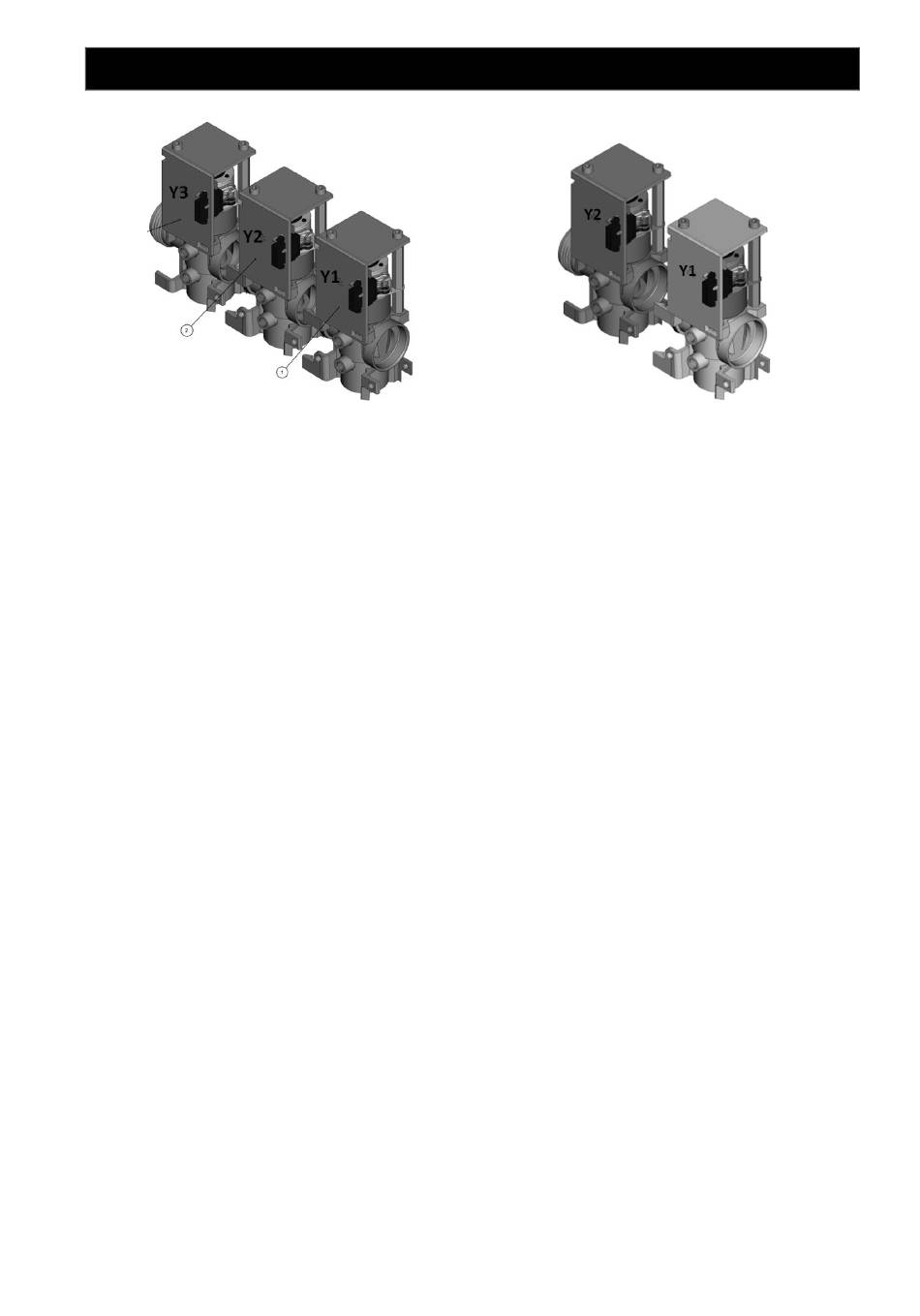

Abbildung 6: Ventilblock mit 3 Schrittmotor- Abbildung 7: Ventilblock mit 2 Schrittmotor-
Ventilen Ventilen
4.5 Inbetriebnahme der Steuereinheit
Nachdem die Anlage mit dem Stromnetz verbunden wurde, führt sie einen kurzen Systemtest durch. Der
Systemtest dauert einige Sekunden. Dabei wird die Echtzeitpufferung überprüft. In dieser Zeit leuchtet die
LED rot. Anschließend schaltet die LED auf grün um und die Startphase ist beendet. Während des Sys-
temtests erscheinen für kurze Zeit die Anzeigen „SYSTEM TEST ... OK", die Programmversion und die
Seriennummer der Steuerung. Danach wird der momentane Betriebszustand der Anlage in der Flüssig-
kristallanzeige angezeigt. Nach Beendigung des Systemtests ist das Datum und die aktuelle Uhrzeit zu
überprüfen und ggf. einzustellen.
Im Anschluss an die Kontrolle von Datum/Uhrzeit ist eine Funktionskontrolle der Einbauteile durchzufüh-
ren. Die Kontrolle kann nur erfolgen, sobald die Einbauteile mit dem Steuerschrank über die erforderli-
chen Luftschläuche verbunden sind. Die Kontrolle sollte über den in der Steuerung vorgesehenen Menü-
punkt „Handbetrieb" erfolgen. Hierbei sind die einzelnen Einbauteile nacheinander durch Aktivierung zu
überprüfen.
Nach der erfolgreichen Kontrolle ist die Anlage in den Automatikbetrieb zurückzusetzen.
ACHTUNG: Die Funktion des Klarwasserhebers ist nur bei gefüllten Behältern möglich.
Wird Datum und Uhrzeit nicht korrekt eingestellt, werden Betriebsstörungen mit einer falschen Zeitangabe
abgespeichert.
