4.2
Anschlüsse an die KL24plus Steuerung
Die nachfolgenden Abbildungen zeigen den grundsätzlichen Aufbau des Schaltschrankes einer Zweibe-
hälteranlage.
Insgesamt befinden sich am Schaltschrank die nachfolgenden Anschlüße:
1. Netzanschluß 230V AV ~ 50 Hz, zum Anschliessen der Steuerung an eine Steckdose
2. Verdichteranschluss, zum Anschliessen des Verdichters über eine integrierte Schuko-Kupplung an
die Steuerung,
3. Luftanschluss des Verdichters. Hiermit wird die im Schaltkasten integrierte Ventilleiste mit dem
Verdichter verbunden,
4. Schlauchanschluss (19 mm) zur Verbindung der Belüftungseinheit,
5. Schlauchanschluss (13 mm) zur Verbindung des Ablaufhebers und
6. Schlauchanschluss (13 mm) zur Verbindung des Schlammhebers.
4. Steuerung

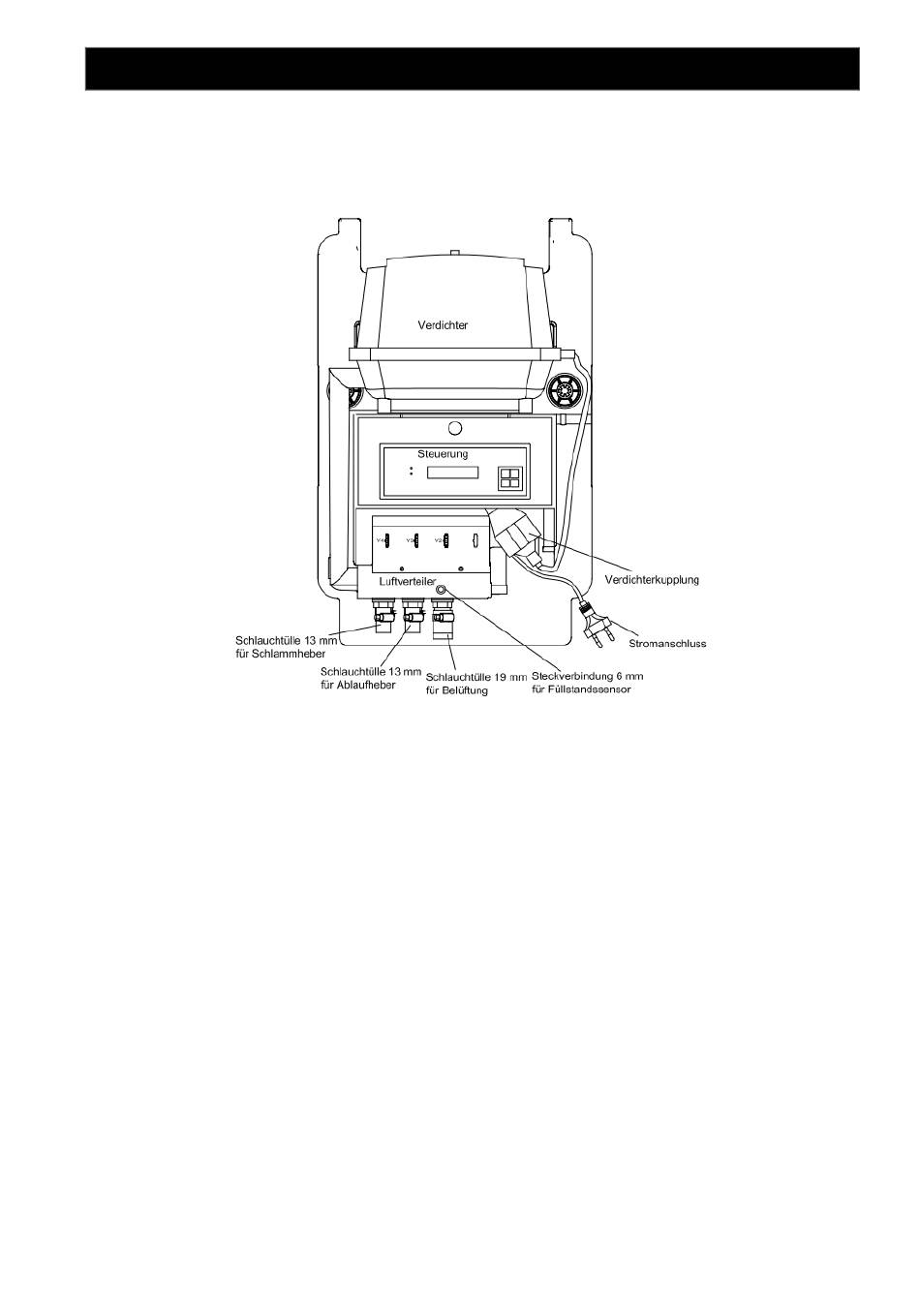

Abbildung 3: EPP Schrank mit 3-fachem Luftverteiler
