2.2.1 Installationsschritte (Abluftführung nach außen)

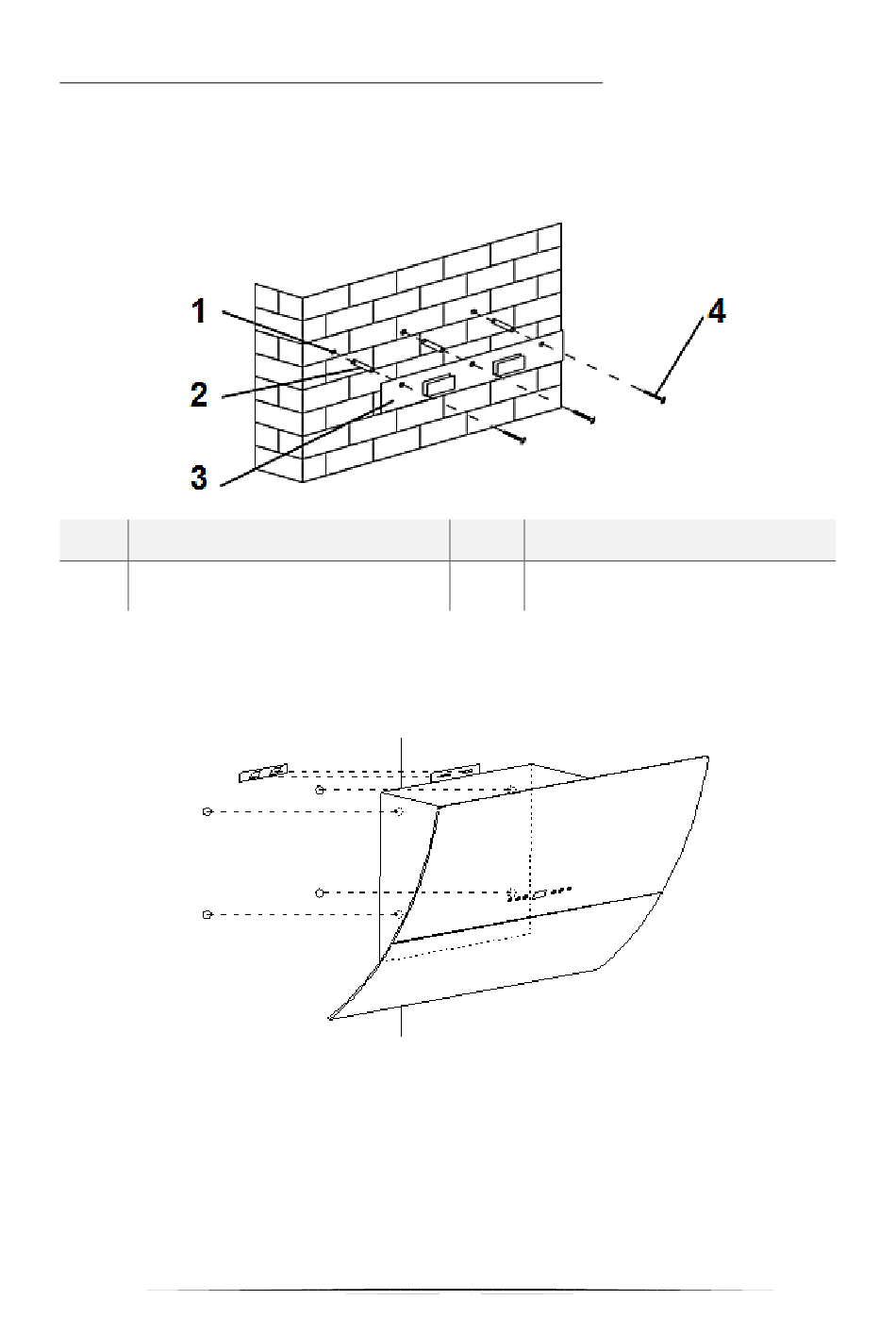

1. Bohren Sie drei 8 mm Löcher zur Befestigung der Befestigungsklammer.
Befestigen Sie mittels der mitgelieferten Schrauben und Dübel die
Befestigungsklammer an der Wand.
1
B
OHRLÖCHER
3
B
EFESTIGUNGSKLAMMER
2. Für abgeschrägte Modelle benötigen Sie zusätzlich vier 8 mm Bohrungen, um das
Gerät mit den entsprechenden Schrauben und Dübeln zu fixieren.
3. Hängen Sie die Haube auf die Befestigungsklammer. Befestigen Sie die Haube
(siehe auch Schritt 2). Die Haube muss waagerecht ausgerichtet sein.
Kontrollieren Sie die Ausrichtung mit einer Wasserwaage.
2
D
ÜBEL
4
S
CHRAUBEN
11
4mm*30mm
